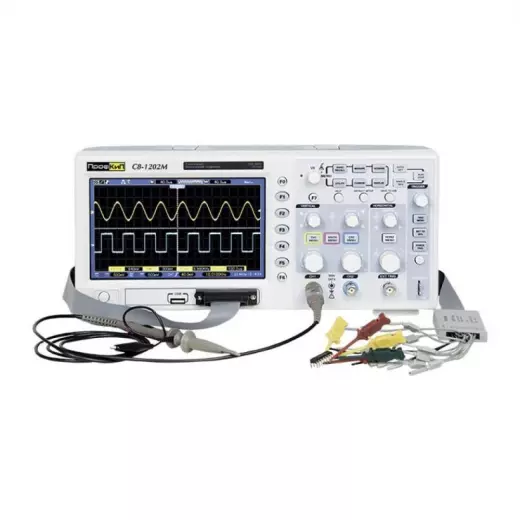

ПрофКиП С8-1202М осциллограф смешанных сигналов

Осциллограф ПрофКиП С8-1202М смешанных сигналов представляет собой профессиональный прибор для комплексного анализа, объединяющий два аналоговых канала с полосой пропускания 200 МГц и 16 цифровых логических входов. Такое сочетание позволяет инженеру одновременно наблюдать аналоговые сигналы и цифровые последовательности, что критически важно при отладке высокоскоростных микроконтроллерных систем, интерфейсов памяти и сложных цифро-аналоговых трактов. В отличие от стандартных осциллографов с аналогичной полосой, модель С8-1202М предлагает широкие возможности по работе с цифровыми уровнями, включая независимую настройку порогов срабатывания для каждой группы каналов. Этот прибор ориентирован на разработчиков встраиваемых систем, инженеров по тестированию и сервисные центры, сталкивающиеся с необходимостью анализа взаимодействия аналоговой и цифровой частей устройства. С8-1202М занимает флагманское положение в линейке смешанных осциллографов ПрофКиП, предлагая максимальную полосу пропускания и полноту анализа для самых требовательных задач.

Полоса пропускания 200 МГц

Осциллограф С8-1202М обеспечивает полосу пропускания 200 МГц по аналоговым каналам, что позволяет исследовать сигналы с высокой частотой и короткими фронтами. Этот параметр критичен при работе с современными цифровыми интерфейсами, тактовыми частотами процессоров, высокоскоростными шинами и радиочастотными трактами. Благодаря такой полосе, прибор способен корректно отображать фронты импульсов длительностью около 1.8 нс, что соответствует требованиям к анализу сигналов в системах с тактовой частотой до 100 МГц и выше. В сочетании с частотой дискретизации 1 ГС/с, С8-1202М обеспечивает детальное восстановление формы сигнала, позволяя увидеть выбросы, звон и другие паразитные эффекты, влияющие на надежность работы цифровых устройств. Полоса пропускания 200 МГц делает эту модель предпочтительным выбором для лабораторий, занимающихся разработкой и тестированием высокоскоростной электроники.

• Аналоговая полоса пропускания: 200 МГц — для анализа высокочастотных сигналов и быстрых цифровых интерфейсов.
• Реальная частота дискретизации: 1 ГС/с — обеспечивает до 5 точек отсчета на период сигнала на верхней границе полосы.
• Эквивалентная дискретизация: Позволяет повысить разрешение для повторяющихся сигналов, улучшая детализацию фронтов.
• Длительность фронта (расчетная): ~1.8 нс — минимальная длительность нарастания, корректно отображаемая прибором.

Структура смешанных сигналов

Ключевая особенность С8-1202М — интеграция 16 цифровых каналов, разделенных на две группы по 8 входов с индивидуальной настройкой порогов срабатывания. Это позволяет одновременно анализировать сигналы различных логических уровней, например, ТТЛ и КМОП, без использования внешних преобразователей. Цифровые каналы используются для наблюдения за состояниями адресных и шин данных, управляющими сигналами и последовательными протоколами, предоставляя инженеру полную картину работы устройства. Аналоговые каналы, в свою очередь, позволяют контролировать качество питания, проверять выходы датчиков и анализировать форму сигналов в точках соединения цифровых и аналоговых блоков. Сочетание двух типов каналов делает С8-1202М универсальным решением для отладки систем на базе микроконтроллеров, ПЛИС и цифровых сигнальных процессоров.

• Аналоговые каналы: 2 входа с коэффициентом отклонения от 2 мВ/дел до 10 В/дел для широкого диапазона измеряемых напряжений.
• Цифровые каналы: 16 входов, сгруппированных по 8, с независимой настройкой порогов от -20 до +20 В.
• Диапазон установки порогов: Индивидуально для каждой группы, шаг 0.1 В — совместимость с ТТЛ, КМОП, LVTTL.
• Отображение цифровых сигналов: В виде осциллограмм с возможностью группировки и цветового кодирования состояний.

Экран и управление разверткой

С8-1202М оснащен цветным ЖК-дисплеем диагональю 5.6 дюймов с разрешением 640x480 пикселей, обеспечивающим четкое и контрастное отображение осциллограмм, меню и измерительной информации. Размер и разрешение экрана позволяют одновременно выводить две аналоговые осциллограммы, 16 цифровых сигналов, до пяти автоматических измерений и параметры триггера без перекрытия данных. Управление горизонтальной разверткой выполнено в диапазоне от 2 нс/дел до 50 с/дел, что перекрывает как сверхбыстрые переходные процессы, так и медленно меняющиеся сигналы, например, при анализе зарядных характеристик конденсаторов или работы датчиков. Вертикальная чувствительность регулируется в диапазоне от 2 мВ/дел до 10 В/дел, что позволяет измерять сигналы от малых шумов до высоковольтных импульсов в цепях питания. Такая гибкость настройки развертки делает С8-1202М удобным инструментом для работы как с микровольтовыми сигналами датчиков, так и с напряжением силовых цепей.

• Тип и диагональ дисплея: Цветной ЖК-экран, 5.6 дюймов, разрешение 640x480.
• Диапазон горизонтальной развертки: От 2 нс/дел до 50 с/дел — для сигналов любой длительности.
• Диапазон вертикальной чувствительности: От 2 мВ/дел до 10 В/дел — от слабых сигналов до высоких напряжений.
• Режим автоматической настройки: Быстрая подстройка параметров под входной сигнал одним нажатием.

Глубина памяти и измерения

Осциллограф С8-1202М оснащен памятью объемом 1 Мточка на каждый канал, что позволяет захватывать длительные последовательности данных с высоким разрешением. При частоте дискретизации 1 ГС/с глубина памяти обеспечивает запись временных интервалов до 1 мс при максимальной частоте дискретизации, что достаточно для анализа пакетов данных, переходных процессов и работы микроконтроллерных алгоритмов. Прибор поддерживает 23 автоматических измерения, включая амплитудные и временные параметры, а также статистические функции для оценки стабильности сигнала. Математическая обработка включает базовые операции (сложение, вычитание, умножение, деление) и БПФ, позволяющее проводить спектральный анализ сигналов в реальном времени. Для детального ручного анализа доступны курсорные измерения с отображением разницы по времени, частоте и напряжению между выбранными точками. Интерфейсы USB Device и USB Host обеспечивают связь с компьютером и сохранение данных на внешние носители.

• Глубина записи: 1 Мточка на канал — для детального анализа длительных процессов.
• Автоматические измерения: 23 параметра с возможностью выбора до 5 для одновременного отображения.
• Математические функции: Сложение, вычитание, умножение, деление, БПФ для спектрального анализа.
• Курсорные измерения: Ручное позиционирование с вычислением разницы по времени, частоте и амплитуде.

При выборе между С8-1202М и моделью С8-1102М основное различие заключается в полосе пропускания: 200 МГц против 100 МГц. Это делает С8-1202М предпочтительным для задач, связанных с высокоскоростными интерфейсами (Ethernet, USB 2.0, DDR-память), где требуется анализ сигналов с частотой выше 100 МГц и коротких фронтов. Модель С8-1102М, в свою очередь, является более экономичным решением для стандартных задач отладки микроконтроллеров с тактовой частотой до 50 МГц и аудиоаппаратуры. Таким образом, С8-1202М — это выбор для профессиональных лабораторий и разработчиков, работающих с высокопроизводительной цифровой электроникой, где каждая доля наносекунды фронта может влиять на стабильность системы.
