ПрофКиП С8-1102М осциллограф смешанных сигналов

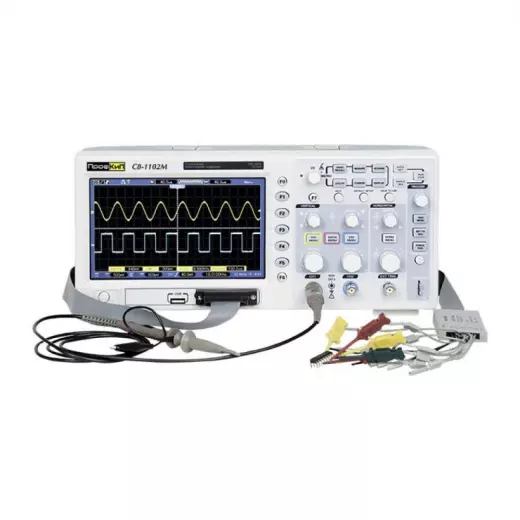

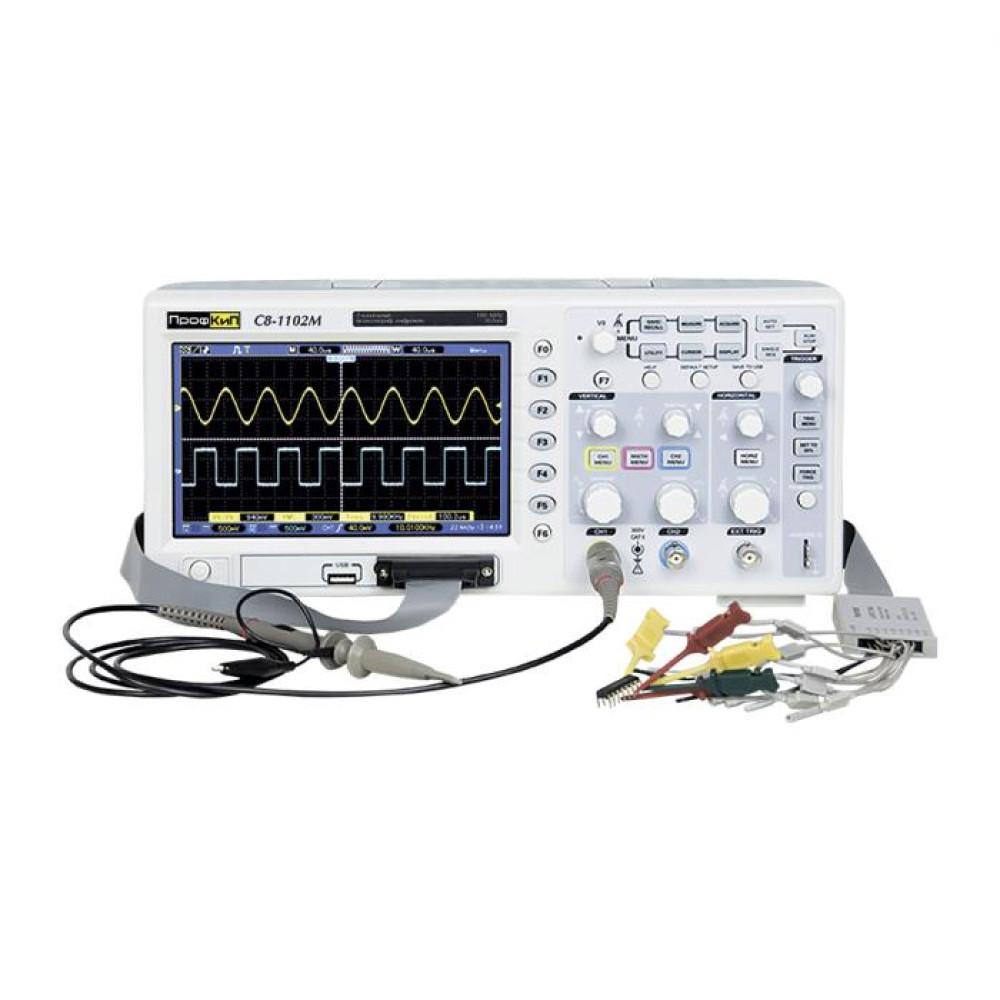

Осциллограф ПрофКиП С8-1102М смешанных сигналов представляет собой гибридный измерительный прибор, который объединяет два аналоговых канала и 16 цифровых логических входов в одном корпусе. Такая архитектура делает его незаменимым инструментом при отладке сложных микроконтроллерных систем, где требуется одновременный контроль аналоговых уровней питания и цифровых протоколов обмена. В отличие от классических осциллографов, ограниченных анализом только напряжения, С8-1102М позволяет инженеру видеть полную картину работы устройства: от формы сигнала на выходе датчика до логических состояний на выводах процессора. Модель ориентирована на сервисные центры, лаборатории разработки и производственные участки, где востребован анализ смешанных сигналов без необходимости приобретать отдельный логический анализатор. С8-1102М занимает промежуточное положение между профессиональными многоканальными системами и бюджетными портативными осциллографами, предлагая расширенные возможности цифрового анализа при сохранении удобства работы с аналоговыми сигналами.

Аналоговая полоса и дискретизация

Осциллограф С8-1102М оснащен двумя аналоговыми входами с полосой пропускания 100 МГц, что позволяет исследовать сигналы в широком диапазоне частот — от низкочастотных шумов в цепях питания до высокочастотных гармоник в импульсных преобразователях. Частота дискретизации 1 ГС/с обеспечивает захват формы сигнала с высоким временным разрешением, достаточным для визуализации фронтов длительностью около 3.5 нс. Такое сочетание параметров делает С8-1102М подходящим для измерения параметров тактовых генераторов, анализа шин передачи данных и проверки целостности сигналов в цифровых трактах. Благодаря 10-кратному запасу дискретизации относительно верхней границы полосы пропускания, прибор сохраняет возможность восстановления формы сигнала без артефактов, связанных с недостаточной частотой опроса.

• Полоса пропускания аналоговых каналов: 100 МГц — позволяет работать с сигналами до 100 МГц без затухания амплитуды более чем на 3 дБ.
• Реальная частота дискретизации: 1 ГС/с — обеспечивает до 10 точек отсчета на период сигнала при измерении частоты 100 МГц.
• Эквивалентная дискретизация: Повышает разрешение для повторяющихся сигналов, позволяя детализировать фронты и выбросы.
• Режим интерполяции: Используется для построения плавной осциллограммы по дискретным отсчетам.

Цифровые каналы и пороги

Шестнадцать цифровых каналов осциллографа С8-1102М организованы в две группы по 8 входов, что упрощает подключение к стандартным 8-битным шинам микроконтроллеров. Каждая группа имеет независимую настройку порога срабатывания в диапазоне от -20 до +20 В с дискретностью 0.1 В, что обеспечивает совместимость с различными логическими уровнями: ТТЛ (0.8/2.0 В), КМОП (1.5/3.5 В), LVTTL (0.4/2.4 В) и дифференциальными парами. Благодаря такой гибкости, С8-1102М может быть использован для анализа протоколов UART, SPI, I2C, 1-Wire и других последовательных интерфейсов без необходимости использования внешних согласующих устройств. Цифровые каналы позволяют одновременно отображать до 16 логических состояний в виде временных диаграмм, наложенных на аналоговые осциллограммы, что дает полное представление о процессах в цифро-аналоговых преобразователях, кодеках и контроллерах двигателей.

• Количество цифровых каналов: 16 (две группы по 8) — для параллельного анализа состояния шин данных и адреса.
• Настройка порогов: Индивидуально для каждой группы, диапазон ±20 В с шагом 0.1 В.
• Совместимые логические уровни: ТТЛ, КМОП, LVTTL, РСТЛ, LVDS (при соответствующей настройке порога).
• Отображение цифровых сигналов: В виде осциллограмм с группировкой по 8 каналов и цветовой маркировкой уровней.

Глубина памяти и измерения

Объем памяти осциллографа С8-1102М составляет 1 Мточку на каждый канал (как аналоговый, так и цифровой), что позволяет захватывать длительные последовательности данных без потери разрешения по времени. Этого объема достаточно для записи нескольких десятков миллисекунд работы микроконтроллера с частотой тактирования 50 МГц, включая полный цикл инициализации и обмена по шине. Прибор оснащен набором автоматических измерений 23 параметров, включая амплитудные (пиковое, среднеквадратичное, среднее), временные (период, частота, длительность импульсов, скважность) и статистические (отклонение, размах). Для более глубокого анализа доступен курсорный режим с вычислением разницы по времени и напряжению между двумя метками, а также математическая обработка сигналов, включающая сложение, вычитание и БПФ. Функция FFT позволяет выявлять гармонические составляющие в сигналах, что особенно полезно при отладке импульсных блоков питания и фильтров.

• Глубина записи: 1 Мточка на канал — обеспечивает детальный анализ переходных процессов и пакетов данных.
• Автоматические измерения: 23 встроенных параметра для быстрой оценки характеристик сигнала.
• Математические операции: Сложение, вычитание, умножение, деление, FFT — для спектрального анализа.
• Курсорные измерения: Ручное позиционирование с отображением разницы по времени и амплитуде.

Экран и интерфейсы

С8-1102М оснащен цветным ЖК-дисплеем диагональю 5.6 дюймов с разрешением 640x480 пикселей, обеспечивающим комфортную работу с несколькими сигналами одновременно. Экран позволяет одновременно отображать до двух аналоговых осциллограмм, 16 цифровых состояний, до пяти автоматических измерений и меню настроек без перекрытия важной информации. Для подключения к компьютеру предусмотрен интерфейс USB Device, который используется для управления прибором, передачи осциллограмм и обновления прошивки. Дополнительный порт USB Host позволяет подключать флэш-накопители для сохранения скриншотов, настроек и данных измерений в формате CSV или изображения. Управление осуществляется через кнопки и энкодеры на передней панели, обеспечивая быстрый доступ к основным функциям: вертикальной развертке (чувствительность от 2 мВ/дел до 10 В/дел), горизонтальной развертке (диапазон времени от 2 нс/дел до 50 с/дел) и настройкам триггера. В линейке ПрофКиП модель С8-1102М отличается от младшей версии С8-1062М полосой пропускания 100 МГц против 60 МГц, что дает преимущество при анализе высокочастотных сигналов и быстрых фронтов цифровых интерфейсов.

• Тип и диагональ дисплея: Цветной ЖК, 5.6 дюймов — четкое отображение сигналов и текстовой информации.
• USB Host: Для сохранения данных на внешние носители без ПК.
• USB Device: Для удаленного управления и передачи данных на компьютер.
• Регулировка чувствительности: 2 мВ/дел — 10 В/дел — широкий диапазон для работы с различными уровнями сигналов.

Сравнивая С8-1102М с моделью С8-1062М, стоит отметить, что при одинаковой архитектуре смешанных сигналов (2 аналоговых + 16 цифровых каналов) и частоте дискретизации, они различаются полосой пропускания. С8-1102М с 100 МГц позволяет работать с более высокочастотными сигналами, что критично при отладке современных микроконтроллеров с тактовой частотой от 50 МГц и выше, шин USB 1.0/2.0 (Low/Full Speed), видеосигналов и радиочастотных трактов. Более доступный С8-1062М ограничен 60 МГц, чего достаточно для диагностики классических микроконтроллеров (AVR, PIC, 8051), звуковых усилителей и релейных схем. Выбор между ними определяется спектром решаемых задач: для лабораторий с широким диапазоном исследуемых сигналов предпочтительнее С8-1102М, тогда как сервисные центры по ремонту бытовой техники могут выбрать более экономичную модель без потери функциональности для своего профиля.
