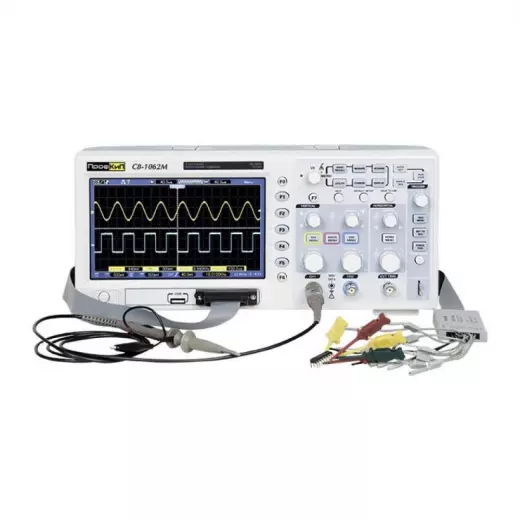

ПрофКиП С8-1062М осциллограф смешанных сигналов

Осциллограф ПрофКиП С8-1062М смешанных сигналов представляет собой комбинированный прибор, объединяющий функциональность цифрового запоминающего осциллографа и логического анализатора. В отличие от стандартных двух- или четырехканальных DSO, модель С8-1062М оборудована 16 цифровыми каналами, что позволяет одновременно анализировать не только форму аналоговых сигналов, но и логику работы цифровых шин и микроконтроллерных цепей. Это решение ориентировано на инженеров по отладке встраиваемых систем, специалистов сервисных центров и разработчиков электроники, которым критически важна синхронизация аналоговых процессов с цифровыми состояниями. Прибор сочетает в себе достаточно высокую полосу пропускания и продуманную эргономику, что делает его рабочим инструментом для сложных измерений, где одного осциллографа недостаточно для полной картины. С8-1062М занимает нишу между профессиональными стационарными анализаторами и универсальными портативными осциллографами, предлагая баланс между функциональной насыщенностью и ценой.

Полоса пропускания и дискретизация

Осциллограф С8-1062М обладает полосой пропускания по аналоговым каналам 60 МГц, что перекрывает большинство задач по ремонту бытовой техники, аудио/видео аппаратуры, контроллеров и импульсных блоков питания. Данной полосы достаточно для визуализации гармонических сигналов до 6 МГц с погрешностью менее 3%, а также для наблюдения фронтов прямоугольных импульсов с длительностью нарастания около 5,8 нс. Частота дискретизации в 1 ГС/с (1 Гвыб/с) обеспечивает высокую детализацию даже при работе с сигналами, приближенными к верхней границе полосы пропускания. Такое соотношение полосы и дискретизации гарантирует достоверное восстановление формы сигнала без значительных искажений, вызванных недостатком точек отсчета. Для смешанных сигналов критически важно, чтобы осциллограф корректно отображал быстрые переходные процессы — и С8-1062М справляется с этой задачей за счет 10-кратного запаса по частоте дискретизации относительно аналоговой полосы.

• Аналоговая полоса пропускания: 60 МГц — определяет максимальную частоту сигнала, который прибор может измерить без существенного затухания амплитуды.
• Частота дискретизации (реальная): 1 ГС/с — обеспечивает до 16 точек отсчета на период сигнала частотой 60 МГц.
• Эквивалентная дискретизация: Доступна для периодических сигналов, позволяя наблюдать ВЧ-осцилляции с более высоким временным разрешением.
• Режим интерполяции: Используется для сглаживания формы сигнала между точками выборки, повышая наглядность осциллограмм.

Структура смешанных каналов

Главная особенность ПрофКиП С8-1062М — разделение каналов на две независимые группы: 2 аналоговых и 16 цифровых. Аналоговые каналы с входным сопротивлением 1 МОм и чувствительностью до 2 мВ/дел предназначены для работы с датчиками, аудиосигналами, питанием и аналоговыми интерфейсами. Цифровые каналы организованы в две группы по 8 линий, каждая из которых имеет собственный порог срабатывания, настраиваемый от -20 до +20 В с шагом 0.1 В. Благодаря этому вы можете одновременно контролировать аналоговую форму питающего напряжения и логические уровни на выводных ножках микроконтроллера. Для работы с цифровыми шинами (UART, SPI, I2C) требуется только задать логические пороги — осциллограф С8-1062М позволяет видеть временные диаграммы в виде наложенных осциллограмм или в режиме «цифровой шины» с цветовой маркировкой состояний. Такой подход исключает необходимость в двух отдельных приборах на рабочем столе, экономя пространство и упрощая синхронизацию измерений.

• Аналоговые каналы: 2 входа BNC с диапазоном коэффициентов отклонения от 2 мВ/дел до 10 В/дел.
• Цифровые каналы: 16 логических входов с возможностью группового отображения до 8 сигналов в одном ряду.
• Установка порогов: Индивидуально для двух групп цифровых каналов, совместимо с ТТЛ, КМОП, LVTTL и дифференциальными уровнями.
• Визуализация шин: Отображение декодированных данных в шестнадцатеричном или двоичном виде на экране осциллографа.

Глубина памяти и автоматические измерения

Для работы с цифровыми каналами и длительными процессами важна не только частота дискретизации, но и глубина памяти. В осциллографе С8-1062М максимальная длина записи достигает 1 Мточки на канал, что позволяет захватывать временные интервалы длительностью до нескольких сотен миллисекунд при сохранении высокого разрешения. Этого объема хватает для анализа последовательных пакетов данных, отладки алгоритмов работы ШИМ-контроллеров и поиска случайных сбоев в протоколах обмена. Прибор оснащен системой автоматических измерений 23 параметров, включая амплитудные (Vpp, Vmax, Vmin, Vavg), временные (период, частота, длительность переднего/заднего фронта, скважность) и статистические (среднее, среднеквадратичное). Все результаты выводятся на экран одновременно без необходимости ручного позиционирования курсоров, а математическая функция FFT позволяет быстро выявить спектральные составляющие в сигнале.

• Глубина памяти: 1 Мточка на канал (аналоговый и цифровой) — компромисс между длительностью записи и скоростью обработки данных.
• Автоматические измерения: Одновременный вывод до 5 выбранных параметров на экран с обновлением в реальном времени.
• Курсорные измерения: Ручной режим с вычислением разницы по времени, частоте и амплитуде между двумя метками.
• Математическая обработка: Сложение, вычитание, умножение, деление двух сигналов и БПФ (Быстрое Преобразование Фурье).

Экран, интерфейсы и управление

Отображение данных осуществляется на цветном ЖК-дисплее с диагональю 5.6 дюймов, который обеспечивает четкую картинку при работе в лабораторных условиях и при ярком освещении. Разрешение экрана позволяет одновременно выводить до 4 осциллограмм аналоговых сигналов, логические состояния цифровых шин и вспомогательную информацию (частоту, параметры триггера, настройки каналов). Для взаимодействия с компьютером или внешними системами в С8-1062М предусмотрен интерфейс USB Device, который позволяет управлять прибором через ПК, сохранять осциллограммы в файл и обновлять встроенное ПО. Опционально доступен USB Host для подключения флэш-накопителя — это упрощает сохранение скриншотов и настроек без использования дополнительного программного обеспечения. Система управления построена на интуитивных кнопках и ручках с функцией энкодера, что ускоряет доступ к вертикальной и горизонтальной развертке, выбору режимов триггера и навигации по меню. В линейке ПрофКиП модель С8-1062М выделяется именно смешанной архитектурой, в то время как более простые варианты серии С8 ограничены 2-4 аналоговыми каналами без возможности анализа цифровых уровней.

• Дисплей: 5.6 дюймов, цветной ЖК-экран с разрешением 640x480 точек.
• USB Device: Для подключения к ПК и работы с программой удаленного управления.
• USB Host: Для подключения внешних носителей и прямого сохранения данных.
• Управление: Полноценная передняя панель с отдельными регуляторами V/дел, Время/дел и триггера.

При выборе между осциллографом С8-1062М и более простым двухканальным аналогом (например, С8-1042) стоит учитывать характер задач. Двухканальный С8-1042 подходит для стандартных измерений напряжений и тока, проверки целостности сигналов в усилителях или блоках питания. С8-1062М, в свою очередь, становится незаменимым при работе с цифро-аналоговыми преобразователями, контроллерами двигателей, системами управления на базе микроконтроллеров и устройствами с последовательными шинами. Разница в количестве доступных линий — 16 цифровых каналов против 2 аналоговых у младшей модели — позволяет сократить время диагностики в 5-8 раз, поскольку все проверки выполняются за одно подключение без перекоммутации щупов. Стоит также отметить, что большинство решений в ценовом сегменте до 1500 USD не предлагают интеграции 16 логических каналов с двухканальным осциллографом, что делает С8-1062М более сбалансированным выбором для сервисных инженеров и разработчиков ПО нижнего уровня.

Покупка ПрофКиП С8-1062М осциллограф смешанных сигналов в BESTKIP

Купить ПрофКиП С8-1062М осциллограф смешанных сигналов можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда С8-1062 оптимален, а когда стоит рассмотреть другую модель линейки.
