ПрофКиП С1-161М осциллограф универсальный

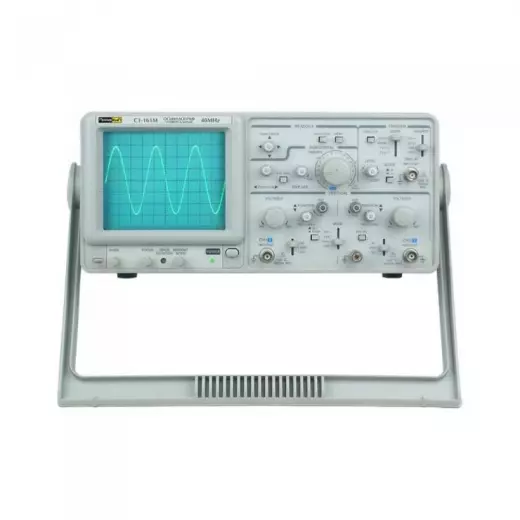

Осциллограф ПрофКиП С1-161М универсальный представляет собой двухканальный аналоговый прибор с прямоугольной электронно-лучевой трубкой диагональю 6 дюймов, полосой пропускания 40 МГц и широким набором сервисных функций, ориентированных на профессиональную отладку электронных устройств. Модель С1-161 оснащена переключателем чувствительности Y-ATT, обеспечивающим 12 диапазонов от 5 мВ/дел до 20 В/дел с погрешностью ±3%, а также режимом х5, расширяющим чувствительность до 1 мВ/дел для работы с микровольтовыми сигналами. Благодаря наличию двух независимых каналов с возможностью суммирования, вычитания и поочередного режима (ALT/CHOP), С1-161М позволяет одновременно контролировать два сигнала, сравнивать их амплитуду, временные соотношения и фазовые сдвиги. Встроенный 5-разрядный частотомер с диапазоном от 10 Гц до 40 МГц и курсорные измерения ΔV, ΔT и 1/ΔT с разрешением 1/25 деления превращают этот осциллограф в компактную измерительную станцию для лабораторий, сервисных центров и учебных классов. В отличие от младших моделей линейки, С1-161 предлагает увеличенную до 40 МГц полосу пропускания, режим масштабирования развертки х10 и фиксацию уровня синхронизации, что приближает его к профессиональным приборам, сохраняя при этом привычную аналоговую архитектуру и наглядность отображения.

Двухканальная архитектура и чувствительность

Осциллограф С1-161 построен по двухканальной схеме с идентичными трактами вертикального отклонения, что обеспечивает симметрию измерений и удобство сравнения сигналов. Чувствительность каждого канала регулируется переключателем Y-ATT в диапазоне от 5 мВ/дел до 20 В/дел с погрешностью ±3% (12 фиксированных положений), а при активации режима х5 чувствительность возрастает до 1 мВ/дел…4 В/дел с погрешностью ±5%, что позволяет исследовать сигналы малого уровня без внешних усилителей. Полоса пропускания в основном режиме (х1) составляет 40 МГц при открытом входе и 40 МГц при закрытом (с нижней границей 10 Гц), что перекрывает спектр большинства аналоговых и импульсных устройств. При переключении на режим х5 полоса сужается до 7 МГц, что является платой за повышенную чувствительность и соответствует времени нарастания 25 нс против 8.75 нс в основном режиме. Входной импеданс 1 МОм ±3% с параллельной емкостью 25 пФ ±5 пФ обеспечивает стандартную нагрузку, а максимальное входное напряжение достигает 400 В на частоте 1 кГц, позволяя подключаться к цепям с высокими уровнями сигнала. Переключатель входа предоставляет режимы открытого (DC), закрытого (AC) и заземленного (GND) входа для быстрой установки нуля и подавления постоянной составляющей.

• Чувствительность х1: 5 мВ/дел…20 В/дел ±3% (12 диапазонов).
• Чувствительность х5: 1 мВ/дел…4 В/дел ±5% (12 диапазонов).
• Полоса пропускания (-3 дБ) х1: 0…40 МГц (DC) и 10 Гц…40 МГц (AC).
• Входной импеданс: 1 МОм ±3% / 25 пФ ±5 пФ, макс. входное напряжение 400 В.

Развертка с масштабированием и задержкой

Блок горизонтальной развертки С1-161М обеспечивает коэффициенты развертки от 0.2 мкс/дел до 0.5 с/дел с точностью ±3%, а режим масштабирования х10 позволяет увеличить скорость развертки до максимального значения 20 нс/дел, что критически важно для анализа высокочастотных импульсов и измерения временных параметров цифровых сигналов. При активации масштабирования погрешность увеличивается до ±5%, а линейность развертки достигает ±5% в основном режиме и ±10% при масштабировании, что следует учитывать при высокоточных измерениях длительностей. Двухканальный режим предусматривает попеременную (ALT) или поочередную (CHOP) развертку для отображения двух сигналов, а также режимы сложения (ADD) и вычитания (CH2 INV), позволяющие выделять дифференциальные составляющие и подавлять синфазные помехи. Наличие внешнего выхода сигнала канала 1 расширяет возможности подключения к частотомерам или другим измерительным устройствам, а Z-вход с частотным диапазоном 2 МГц и чувствительностью 5 В пик-пик позволяет модулировать яркость луча для маркировки или визуализации дополнительной информации.

• Коэффициент развертки: 0.2 мкс/дел…0.5 с/дел ±3% (с масштабированием х10 до 20 нс/дел).
• Масштабирование развертки: х10, максимальный коэффициент 20 нс/дел.
• Линейность развертки: ±5% (основной), ±10% (с масштабированием).
• Z-вход: ~47 кОм, ≥5 В пик-пик, частотный диапазон 2 МГц.

Расширенная синхронизация и ТВ-режимы

Система синхронизации С1-159М предлагает автоматический (AUTO), ждущий (NORM), ТВ-строк (TV-H), ТВ-кадров (TV-V) режимы, а также фиксацию уровня (LEVEL LOCK), которая стабилизирует запуск развертки при плавающих амплитудах сигнала, что особенно полезно при наблюдении нестабильных последовательностей. Источник синхронизации выбирается из канала CH1, CH2, их чередования (ALT), сети (LINE) или внешнего входа, причем вход синхронизации имеет импеданс 1 МОм ±3% и емкость 25 пФ ±5 пФ, выдерживая напряжение до 300 В на частоте 1 кГц. Чувствительность внутренней синхронизации в диапазоне 20 Гц…2 МГц составляет 0.5 деления (для CH1 и CH2), а для ALT-режима – 2.0 деления, что обеспечивает стабильный запуск даже при слабых сигналах. На частотах 2…20 МГц чувствительность составляет 1.5 деления для одиночных каналов и 3.0 деления для ALT, а внешняя синхронизация требует 200 мВ (при 20 Гц…2 МГц) и 800 мВ (при 2…20 МГц). ТВ-синхронизация распознает синхроимпульсы при уровне >1 деления на внутреннем канале или 1 В на внешнем входе, что позволяет наблюдать видеосигналы с четкой фиксацией строк и кадров, незаменимо при ремонте мониторов, видеопроцессоров и телекоммуникационного оборудования.

Частотомер, курсоры и калибратор

Встроенный 5-разрядный частотомер осциллографа С1-161М работает в диапазоне от 10 Гц до 40 МГц, что полностью перекрывает полосу пропускания прибора и позволяет оперативно измерять частоту сигнала без подключения внешнего оборудования, экономя время и повышая эффективность диагностики. Курсорные измерения поддерживают определение разности напряжений (ΔV), временных интервалов (ΔT) и обратной частоты (1/ΔT), а также уникальный метод измерения координат, который упрощает оценку параметров сложных сигналов непосредственно по сетке экрана. Разрешение курсоров составляет 1/25 деления, что при рабочей площади 8×10 делений (где 1 деление = 1 см) обеспечивает достаточную точность для большинства инженерных задач, а эффективный диапазон простирается до ±3 делений по вертикали и ±4 делений по горизонтали. Для проверки каналов предусмотрен встроенный калибратор, формирующий положительный меандр частотой 1 кГц с амплитудой 2 В пик-пик ±2%, который позволяет быстро верифицировать коэффициенты отклонения, согласовать щупы и убедиться в исправности измерительных трактов. Питание осциллографа С1-161 осуществляется от сети 110/220 В ±10% с частотой 50/60 Гц, а масса 8 кг и габариты 310×150×455 мм делают его стационарным прибором для лабораторных стендов, но при этом достаточно компактным для размещения на ограниченном пространстве.

В линейке аналоговых осциллографов ПрофКиП модель С1-161 занимает позицию между 10-МГц моделями (С1-159) и 100-МГц приборами (С1-157), предлагая сбалансированный набор параметров для повседневной инженерной работы. По сравнению с С1-159, осциллограф С1-161 отличается увеличенной в четыре раза полосой пропускания (40 МГц против 10 МГц), наличием масштабирования развертки х10 до 20 нс/дел, встроенным частотомером и режимом фиксации уровня синхронизации, что делает его более универсальным при работе с цифровыми и импульсными сигналами. При этом он сохраняет компактные для своего класса размеры и массу, а также унаследованную от старших моделей систему курсорных измерений и двухканальную архитектуру. С1-161 ориентирован на сервисные центры, занимающиеся ремонтом компьютерной техники, блоков питания, аудио- и видеооборудования, а также на учебные лаборатории, где требуется визуализация быстропротекающих процессов с возможностью количественного анализа параметров без использования сложных цифровых систем.

Покупка ПрофКиП С1-161М осциллограф универсальный в BESTKIP

Купить ПрофКиП С1-161М осциллограф универсальный можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Консультация — поможем выбрать между С1-161 и альтернативами на BESTKIP.
