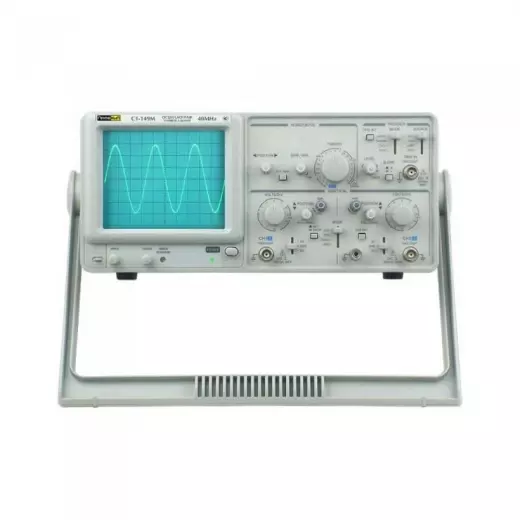

ПрофКиП С1-149М осциллограф универсальный

Осциллограф ПрофКиП С1-149М представляет собой универсальный аналоговый измерительный прибор на базе электронно-лучевой трубки (ЭЛТ) с прямоугольным экраном диагональю 6 дюймов и полезной площадью 8 х 10 делений (цена деления — 1 см). Модель оснащена двухканальным трактом вертикального отклонения с полосой пропускания 40 МГц (режим ×1) и временем нарастания ≤ 8.75 нс, что обеспечивает точное воспроизведение импульсных сигналов длительностью до единиц наносекунд и высокочастотных гармоник до 40 МГц. Ключевая особенность С1-149 — наличие переключаемого аттенюатора Y-ATT, который позволяет расширить диапазон чувствительности до 1 мВ/дел в режиме ×5, что особенно полезно при работе с сигналами малой амплитуды, при этом полоса в этом режиме сохраняется на уровне 7 МГц. Такой набор параметров в сочетании с уникальным режимом фиксации уровня синхронизации (LEVEL LOCK) делает С1-149 оптимальным инструментом для лабораторий разработки, сервисных центров и производственных участков, где требуется высокая чувствительность в сочетании с широкой полосой пропускания.

Чувствительность и переключаемый аттенюатор

Канал вертикального отклонения С1-149 оснащён переключателем Y-ATT, обеспечивающим работу в двух режимах чувствительности. В основном положении ×1 доступны 12 диапазонов от 5 мВ/дел до 20 В/дел с точностью ±3%, перекрывающие большинство практических задач от диагностики логических уровней до наблюдения выходных напряжений усилителей мощности. Режим ×5 расширяет нижнюю границу чувствительности до 1 мВ/дел (диапазон 1…4 В/дел с погрешностью ±5%), что позволяет подключать осциллограф С1-149 непосредственно к выходам микрофонных предусилителей, электрохимических датчиков, тензомостов и других источников слабых сигналов, где традиционные осциллографы с порогом 5 мВ/дел оказываются недостаточно чувствительными. При этом входной импеданс ~1 МОм ±3% / 25 пФ ±5 пФ сохраняется в обоих режимах, гарантируя минимальную нагрузку на исследуемую цепь.

• Чувствительность ×1: 5 мВ/дел…20 В/дел ±3% (12 диапазонов) — основной динамический диапазон для большинства измерений.
• Чувствительность ×5: 1 мВ/дел…4 В/дел ±5% (12 диапазонов) — расширенный режим для сигналов малой амплитуды.
• Входной импеданс: ~1 МОм ±3% / 25 пФ ±5 пФ — низкая нагрузка на исследуемые цепи в обоих режимах.
• Максимальное входное напряжение: 400 В при 1 кГц — защита от случайного превышения уровня.

Полоса пропускания и переходные характеристики

В основном режиме ×1 полоса пропускания С1-149 составляет 0…40 МГц при открытом входе и 10 Гц…40 МГц при закрытом, что обеспечивает исследование сигналов от постоянного тока до высокочастотных колебаний в верхнем УКВ-диапазоне. Время нарастания переходной характеристики ≤ 8.75 нс подтверждает способность прибора корректно отображать крутые фронты импульсных сигналов, характерные для цифровых схем на логике ТТЛ и КМОП, а также для выходов быстродействующих операционных усилителей. При включении режима ×5 полоса сокращается до 7 МГц (время нарастания ≤ 25 нс), что является платой за увеличение чувствительности и соответствует физическим ограничениям малошумящих усилителей. Эта особенность позволяет пользователю сознательно выбирать между максимальной полосой и предельной чувствительностью в зависимости от конкретной измерительной задачи.

• Полоса пропускания ×1: 0…40 МГц (открытый вход) и 10 Гц…40 МГц (закрытый вход) — работа от постоянного тока до 40 МГц.
• Полоса пропускания ×5: 0…7 МГц (открытый вход) и 10 Гц…7 МГц (закрытый вход) — расширенная чувствительность с ограниченной полосой.
• Время нарастания ×1: ≤ 8.75 нс — высокое быстродействие для импульсных измерений.
• Время нарастания ×5: ≤ 25 нс — достаточное для низкочастотных слабых сигналов.

Развёртка и масштабирование

Горизонтальный тракт С1-149 обеспечивает коэффициент развёртки от 0.2 мкс/дел до 0.5 с/дел в основном режиме и от 20 нс/дел до 50 мс/дел при включённом масштабировании ×10, что даёт возможность визуализировать как медленно меняющиеся процессы длительностью до секунд, так и высокочастотные сигналы с периодом в десятки наносекунд. Точность развёртки в калиброванном состоянии составляет ±3%, а в режиме масштабирования — ±5% (для диапазонов 20…50 нс/дел точность некалиброванная). Линейность развёртки оценивается в ±5% для основного режима и ±10% при масштабировании, что вполне приемлемо для визуальной оценки формы и грубых временных измерений. Минимальная развёртка 20 нс/дел позволяет наблюдать детали высокочастотных сигналов вплоть до верхней границы полосы пропускания (40 МГц), а плавная регулировка ≥2.5:1 даёт возможность точно позиционировать интересующий участок осциллограммы.

• Коэффициент развёртки: 0.2 мкс/дел…0.5 с/дел (основной) и 20 нс/дел…50 мс/дел (с масштабированием).
• Максимальная развёртка: 20 нс/дел — детальный просмотр высокочастотных сигналов.
• Масштабирование: ×10 с сохранением возможности фиксации участков сигнала.
• Линейность развёртки: ±5% (основной) и ±10% (при масштабировании).

Синхронизация и режим LEVEL LOCK

Отличительной особенностью С1-149 является наличие режима фиксации уровня синхронизации (LEVEL LOCK) в дополнение к стандартным AUTO, NORM, TV-H и TV-V. Этот режим позволяет зафиксировать уровень запуска развёртки относительно опорного напряжения, что особенно полезно при исследовании сигналов с плавающим уровнем или дрейфом постоянной составляющей. Система синхронизации поддерживает все основные источники: CH1, CH2, ALT (сложение каналов), LINE (сетевое напряжение) и внешний вход EXT с импедансом 1 МОм ±3% / 25 пФ и максимальным напряжением 400 В при 1 кГц. Чувствительность синхронизации разделена на два диапазона: до 2 МГц — 0.5 дел по каналам и 200 мВ по внешнему входу; до 20 МГц — 1.5 дел и 800 мВ соответственно. ТВ-синхроимпульс надежно выделяется при уровне >1 дел или 1 В на внешнем входе, что делает прибор удобным для ремонта видеооборудования и контроля телевизионных сигналов.

• Режимы синхронизации: AUTO, NORM, TV-H, TV-V, LEVEL LOCK — расширенный набор для стабильного запуска.
• Источники синхронизации: CH1, CH2, ALT, LINE, EXT — гибкий выбор опорного сигнала.
• Внешний вход EXT: 1 МОм ±3% / 25 пФ, 400 В — для внешней синхронизации.
• Калибратор: 1 кГц, 2 Впик-пик, меандр с коэффициентом заполнения 48:52 — для проверки каналов.
• Z-вход: сопротивление ~47 кОм, уровень ≥5 Впик-пик, частотный диапазон 2 МГц — для управления яркостью луча.

В линейке аналоговых осциллографов ПрофКиП модель С1-149 занимает нишу универсального прибора с полосой 40 МГц и расширенной чувствительностью, что делает её переходным звеном между базовыми моделями (20–30 МГц) и профессиональными 50-мегагерцевыми приборами. В отличие от младших моделей, С1-149 предлагает режим ×5 с чувствительностью 1 мВ/дел, что критично при работе с датчиками и слабыми сигналами. По сравнению со старшей моделью С1-127, С1-149 уступает в полосе пропускания (40 МГц против 50 МГц), но выигрывает за счёт более тонкой настройки чувствительности и наличия фиксации уровня синхронизации. Масса 8 кг и габариты 310×150×455 мм делают его устойчивым на рабочем месте, а универсальное питание 110/220 В ±10% позволяет использовать прибор в любых сетях без дополнительных преобразователей.
