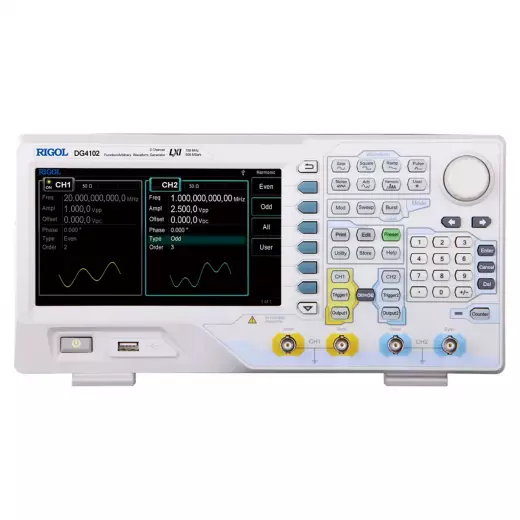

RIGOL DG4102 универсальный генератор сигналов
Ссылка скопирована
150 797 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Госреестр
Бренд
Rigol
Rigol
Гарантия
36 мес.
36 мес.
Артикул
DG4102
DG4102
Госреестр СИ РФ
56012-13
56012-13
Межповерочный интервал
12 мес.
12 мес.
Официальный дилер
Сертификат дилера
Универсальный генератор сигналов RIGOL DG4102 объединяет в себе функции более 150 различных сигналов, частотомера, а также аналогового и цифрового модулятора. Это означает, что пользователи могут создавать широкий спектр решений для различных приложений, от простых тестов до сложных исследований.
| Rigol DG4102 | |||||
|---|---|---|---|---|---|
| Характеристика | Значение | ||||
| Максимальная выходная частота |
100 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала |
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 100 МГц | < -50 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) | ||||
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
| Прямоугольный канал | |||||
| Время нарастания / спада | < 10 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса |
≥ 12 нс |
||||
| Время нарастания / спада | ≥ 7 нс | ||||
|
Период |
от 40 нс до 1000000 с |
||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
|
Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания |
> 5 нс (1 Вп-п) |
||||
| Джиттер (СКЗ) |
2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования |
по точкам, сегментами |
||||
| Генератор гармоник | |||||
| Порядок гармоник |
≤ 16 |
||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
| Характеристики выхода: | ||
|---|---|---|
|
Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц) |
|
|
Точность установки (1 кГц, >10 мВп-п, синус) |
±(1%+2 мВ) |
|
|
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) |
|
|
Единицы установки |
Вп-п, Вскз, дБм | |
|
Разрешение |
1 мВ или 3 бит | |
| Смещение (50 Ом): | ||
|---|---|---|
| Диапазон | ±5 В АС+DC | |
|
Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
|
| Выход сигнала: | ||
|---|---|---|
|
Импеданс |
50 Ом |
|
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
|
| Модуляция | |
|---|---|
|
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM Модуляция (AM) : | |
|---|---|
|
Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Коэффициент модуляции |
0% ~ 120% |
| ФМ Модуляция (PM): | |
|---|---|
|
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Девиация |
0 ~ 360° |
| Вход внешнего запуска: | |
|---|---|
|
Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
|
Полоса |
5 МГц |
|
Импеданс входа |
100 Ом |
| Режим свипирования (качания): | |
|---|---|
|
Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Закон |
линейный, логарифмический, ступенчатый |
|
Диапазон частот |
от 1 мкГц до 100 МГц |
| Направление | Вверх / Вниз |
| Время свипирования | от 1 мс до 300 с |
|
Время стояния / возврата |
от 0 мс до 300 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
| Режим пачек импульсов: | |
|---|---|
|
Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
|
Частота несущей |
от 2 мГц до 100 МГц |
|
Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
|
Начальная / Конечная фаза |
от 0° до 360° |
|
Внутренний период |
от 2 мкс до 500 с |
|
Стробированный запуск |
внешний запуск |
|
Источник запуска |
ручной, внешний, внутренний |
|
Задержка запуска |
от 0 нс до 85 с |
| Частотомер: | ||||
|---|---|---|---|---|
|
Измеряемый параметр |
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|
Частотный диапазон |
1 мкГц ~ 200 МГц | |||
|
Разрешение по частоте |
6 разрядов/с | |||
|
Диапазон периода |
от 5 нс до 16 дней | |||
|
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
|||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
||
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
|||
|
Длительность импульса и коэффициент заполнения |
диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
|||
|
Коэффициент заполнения |
0 ~ 100% | |||
| Параметры входа | входной импеданс |
50 Ом, 1 МОм |
||
| тип свяи | AC, DC | |||
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 225 МГц |
|||
| аттенюация | включен: "х10", выключен: "х1" | |||
|
Система запуска |
уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
|
Время счета |
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
|
Активация защиты |
±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
|||
| Вход запуска: | |
|---|---|
|
Уровень |
TTL |
|
Длительность импульса |
> 50 нс |
|
Запуск по фронту |
нарастающий, спадающий выбирается |
|
Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
| Выход запуска: | |
|---|---|
|
Уровень |
TTL |
|
Длительность импульса |
> 60 нс |
|
Максимальная частота |
1 МГц |
| Вход/выход 10 МГц: | |
|---|---|
| Вход внешнего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
от 250 мВп-п до 5 Вп-п |
|
Время блокировки |
< 2 c |
|
Импеданс |
1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
|
Диапазон |
от 0° до 360° |
|
Разрешение |
0,03° |
| Выход внутреннего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
3,3 Вп-п |
|
Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
|
Уровень |
TTL-совместимый |
|
Импеданс |
50 Ом |
| Основные характеристики: | ||
|---|---|---|
|
Тип дисплея |
жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов |
|
|
Питание |
100~240 В АСскз, 45~440 Гц, CATII | |
|
Интерфейс |
USB устройство, USB host (2), LAN | |
|
Потребляемая мощность |
не более 50 Вт | |
|
Рабочая температура |
10 °C...40 °C | |
| Габаритные размеры | 313 х 161 х 117 мм | |
|
Вес |
3,2 кг | |
