Комплект для радиоизмерительного стенда ВЧ и СВЧ
Калибровка и отладка ВЧ-тракта: источник сигнала, спектр на экране, мощность на датчике, приём антенной — четыре прибора в одном коммерческом предложении.
BESTKIP собирает комплект радиоизмерительного стенда для разработки, приёмки и сервиса ВЧ/СВЧ-узлов: источник известного сигнала, контроль спектра и уровня, согласование с измерительной антенной. Четыре позиции подбирают по полосе частот и интерфейсам — в одном КП со скидкой на набор.
Сценарий — лаборатория связи, производство РЭС, метрология тракта, учебный стенд ВЧ, а не бытовая диагностика Wi‑Fi на смартфоне и не осциллограф для низкочастотной платы питания. Отдельный выбор прибора — в разделах каталога ниже.
| Прибор | Роль на стенде | Типичный результат |
|---|---|---|
| Генератор сигналов | Эталонный источник CW/модуляции | Частота, уровень, форма на выходе |
| Анализатор спектра | Спектр и уровень на входе | Гармоники, побочные, занятость полосы |
| Измеритель мощности | Мощность на датчике / в тракте | дБм, Вт, КСВ при связке с мостом |
| Измерительная антенна (+ аттенюатор) | Приём поля, согласование | Калибровка тракта «антенна — кабель — прибор» |
Оснащение измерительной лаборатории шире: мультиметры, осциллографы, нагрузки, метрология. Испытание блоков питания — DC и импульсные БП. Здесь — узкий ВЧ/СВЧ тракт.
Укажите диапазон частот (МГц–ГГц), требуемую мощность, тип модуляции и интерфейс (LAN/USB/GPIB) — подберём модели и зафиксируем КП.
Разделы каталога
Радиоизмерительный стенд — комплект в одном КП
Радиоизмерительный стенд в одном коммерческом предложении: генератор сигналов, анализатор спектра, измеритель ВЧ-мощности и комплект антенна/аттенюатор — согласованная скидка на четыре позиции.
Опишите полосу частот, уровни и интерфейсы управления — подберём приборы из каталога и сроки поставки.
- коммерческое предложение на все приборы из подборки;
- единая скидка на комплект и согласованные сроки поставки;
- альтернативы по брендам и классу точности;
- документы для бухгалтерии и метрологическая поддержка.
Товары в подборке
Заявка отправлена
Менеджеры BESTKIP подберут оборудование по вашему запросу и подготовят расчёт или коммерческое предложение. Свяжемся с вами в ближайшее время — обычно в течение рабочего дня (пн–пт, 8:30–17:30 по Москве). Если заявка поступила вечером или в выходной, ответим в первый рабочий день.
Коммерческое предложение
Из чего состоит радиоизмерительный стенд
Минимальный лабораторный контур для проверки передатчиков, усилителей, фильтров и кабельных трактов: генератор задаёт сигнал, анализатор спектра показывает состав частот и уровень, измеритель мощности фиксирует мощность на известном датчике, антенна (с аттенюатором) позволяет согласовать приёмный тракт. Осциллограф даёт форму во времени, но для поиска побочных и занятости полосы на рабочей частоте анализатор спектра незаменим — поэтому он в ядре комплекта, а не дублируется осциллографом из других подборок.
| Этап | Действие | Прибор |
|---|---|---|
| 1. Калибровка уровня | Генератор → аттенюатор → анализатор / датчик мощности | Согласование дБм по всей цепи |
| 2. Спектр несущей | CW на f0 | Анализатор: пик на f0, фоновый шум |
| 3. Модуляция | AM/FM/цифровая форма с генератора | Спектр боковых полос |
| 4. Приёмник/ПЧ | Антенна → кабель → вход УРЧ | Измеритель мощности на выходе тракта |
Генератор сигналов и синтезатор частот
Генератор сигналов в лабораторном смысле — прибор с выходом на 50 Ом (или 75 Ом по ТЗ), задающий синус, прямоугольник, импульсы, произвольную форму или векторную модуляцию. Генератор частоты сигнала и синтезатор частот на PLL/DDS часто входят в состав трансивера; на стенде их роль закрывает отдельный лабораторный генератор или встроенный синтезатор в измерительном комплекте.
| Параметр | На что смотреть при подборе |
|---|---|
| Полоса | Верхняя граница fmax с запасом 20–30 % под гармоники фильтров |
| Уровень на выходе | дБм, достаточный для каскада без перегруза анализатора |
| Стабильность | Дрейф частоты, фазовый шум (для узкополосных систем) |
| Интерфейс | SCPI, LAN — для автоматизации калибровки |
Каталог: генераторы сигналов.
Анализатор спектра: радиочастотный спектр

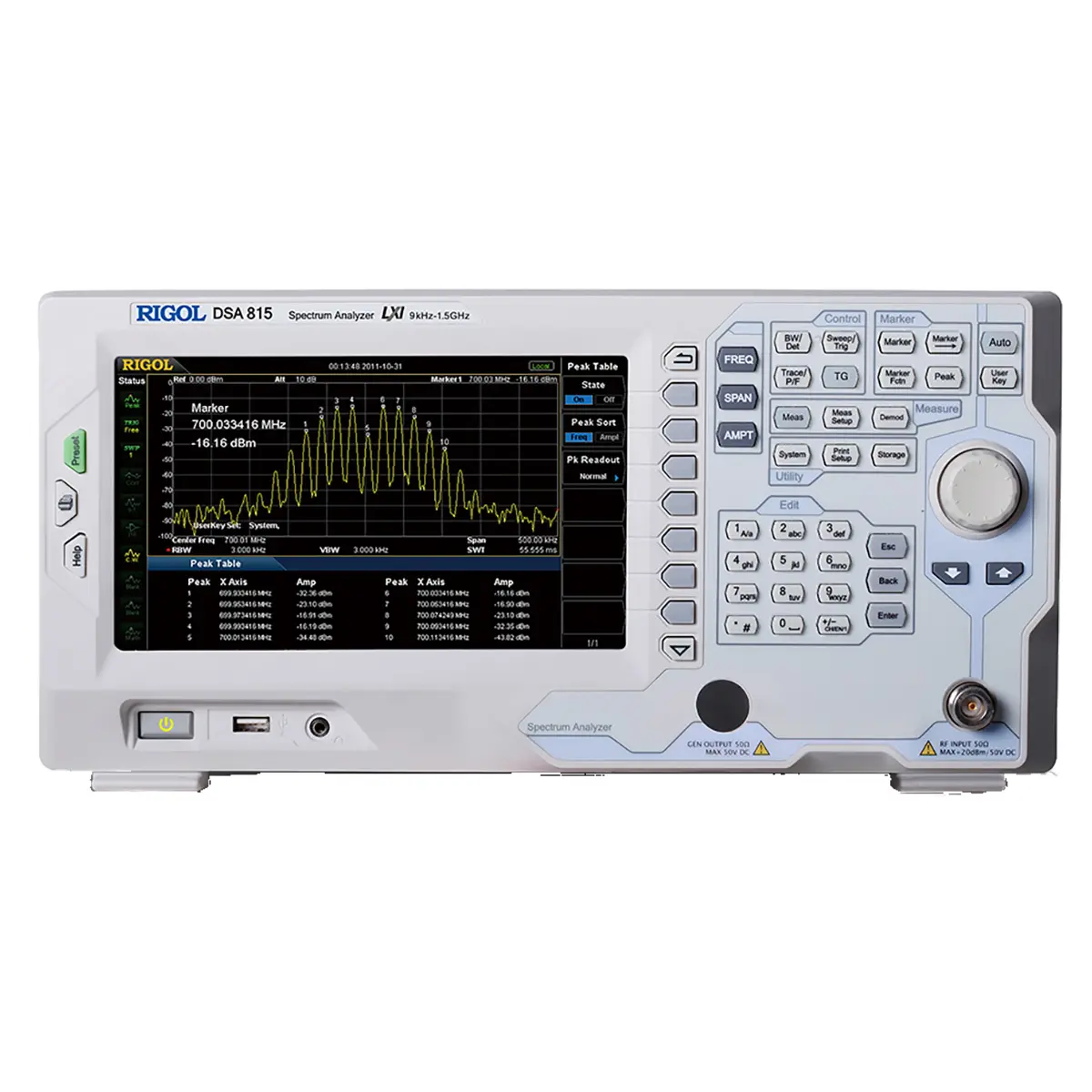

Анализатор спектра (спектроанализатор) отображает уровень сигнала по частоте. Для ВЧ и СВЧ важны верхняя граница полосы (ГГц), динамический диапазон (различимость слабого сигнала рядом с сильным), разрешение по частоте (RBW) и скорость развёртки (время обновления экрана). Портативные USB-анализаторы удобны для полевой диагностики; лабораторные приборы Rigol, Keysight, Rohde & Schwarz, АКИП — для стендов с поверкой и документацией.
| Задача | Ориентир по прибору |
|---|---|
| Поиск побочных и гармоник | Полоса выше рабочей f, RBW 1–100 кГц |
| Контроль маски излучения | Известный уровень эталона, маркеры, лимиты |
| Занятость спектра | Waterfall, длительная запись |
Каталог: анализаторы сигналов.
Измеритель мощности и КСВ
Измеритель мощности в ВЧ-тракте — это датчик (термопарный или диодный) и измерительный блок, показывающий мощность в ваттах или дБм. Для согласования антенны и передатчика используют измеритель КСВ и мощности (отражённая волна). Отдельно от бытового ваттметра в розетку 220 В и от дозиметра излучения — другие классы приборов.
| Тип | Применение |
|---|---|
| Датчик мощности + индикатор | Точка в тракте 50 Ом, калибровка уровня |
| Измеритель КСВ/мощности | Настройка антенны, кабеля, фильтра |
| Оптический тестер | Мощность в волокне (при ТЗ на ВОЛС) |
Каталог: измерители мощности.
Антенны и аттенюаторы

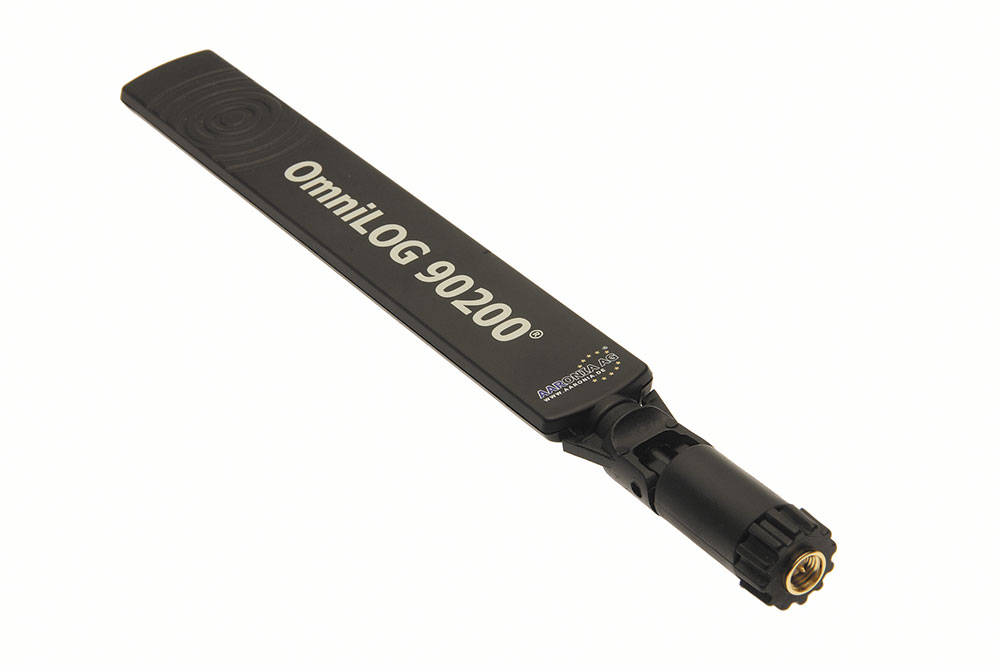

Измерительные антенны (логопериодические, дипольные, рупорные, направленные) согласуют приём поля с полосой анализатора. Аттенюатор снижает уровень до безопасного для входа прибора и позволяет работать без перегрузки генератора. Кабель 50 Ом, качественные разъёмы N/SMA — часть согласованного комплекта в КП.
Каталог: антенны измерительные.
Отличие от других подборок BESTKIP
- Оснащение лаборатории — полный парк КИП, включая осциллограф и низкочастотный генератор.
- Испытание блоков питания — DC, нагрузка, осциллограф; не замена ВЧ-стенда.
- Анализаторы цепей (ВАЦ) — другой класс приборов; при необходимости S-параметров дополняют ТЗ.
Комплект в КП
Отправьте полосу частот, уровни сигнала, нужные интерфейсы и требования к документам — сформируем радиоизмерительный стенд с ценой в одном предложении. Отдельный генератор, анализатор или измеритель мощности — в каталоге по ссылкам выше.
