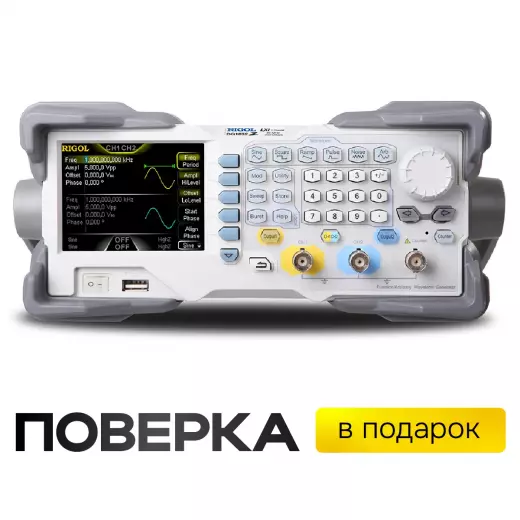

RIGOL DG1032Z универсальный генератор сигналов
Ссылка скопирована
77 493 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Госреестр
Бренд
Rigol
Rigol
Гарантия
36 мес.
36 мес.
Артикул
DG1032Z
DG1032Z
Госреестр СИ РФ
56011-20
56011-20
Межповерочный интервал
12 мес.
12 мес.
Официальный дилер
Сертификат дилера
Генератор сигналов Rigol DG1032Z — это надежный и многофункциональный инструмент, который станет незаменимым помощником для инженеров, исследователей и студентов. Универсальность, точность и широкий спектр возможностей делают его идеальным выбором для решения прикладных и научных задач в области электроники и автоматизации. Независимо от того, работаете ли вы в лаборатории или обучаете студентов, эта модель поможет вам достичь новых высот в вашей работе.
| Rigol DG1032Z | |||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
30 МГц |
||||
| Количество каналов |
2 |
||||
|
Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Гармонические искажения |
типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) |
||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения |
типичное (0 дБм) |
||||
| Фазовый шум |
типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
| Прямоугольный канал | |||||
| Время нарастания / спада |
< 10 нс (1 Вп-п) типичное |
||||
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
||||
| Коэф. заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
||||
|
Ассиметрия
|
1% от периода + 5 нс |
||||
|
Джиттер (СКЗ)
|
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность |
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс |
< 5 % (1 Вп-п) типичное |
||||
|
Джиттер (СКЗ) |
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала |
8 ~ 2 М точек (16 М точек опция) |
||||
| Вертикальное разрешение | 14 бит | ||||
|
Частота дискретизации
|
200 Мвыб/сек | ||||
| Время нарастания |
< 5 нс (1 Вп-п) типичное |
||||
| Джиттер (СКЗ) |
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Способ редактирования |
по точкам, сегментами, встроенное построение формы |
||||
| Генератор гармоник | |||||
|
Порядок гармоник |
≤ 8 |
||||
|
Тип гармоник |
четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник |
регулируемая для каждой гармоники |
||||
|
Фаза гармоник
|
регулируемая для каждой гармоники | ||||
| Характеристики выхода: | ||
|---|---|---|
| Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
|
| Точность установки |
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
|
| Неравномерность АЧХ |
типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
|
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 0,1 мВпп или 4 бит | |
| Модуляция | |
|---|---|
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Частотомер | ||||
|---|---|---|---|---|
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
|||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
|||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
||
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
|||
|
Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс |
1 МОм |
||
| Тип свяи | AC, DC | |||
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 200 МГц |
|||
|
опасное напряжение (1 МОм) |
±7 В AC+DC | |||
| Система запуска |
уровень запуска: ±2,5 В |
|||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Основные характеристики: | ||
|---|---|---|
| Тип дисплея |
жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост , LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес |
3,2 кг (в упаковке 4,5 кг) |
|
