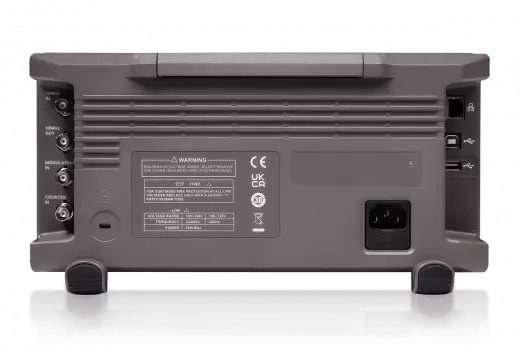

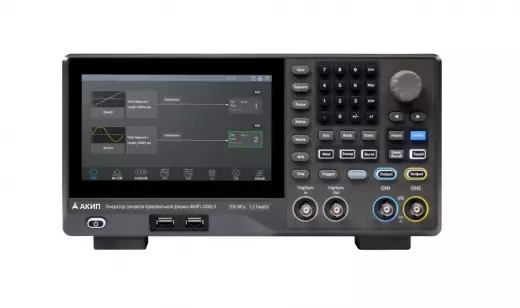

АКИП-3436/1 генератор сигналов

Серия: АКИП-3436 Генераторы сигналов произвольной формы серии АКИП-3436 Серия состоит из трех моделей двухканальных генераторов специальных форм и сигналов произвольных формы. Генераторы серии имеют частотные диапазоны 80 / 160 / 200 МГц, превосходные характеристики системы дискретизации до 1,2 Гвыб/с и 16-битное вертикальные разрешение. Основанные на традиционной технологии DDS, генераторы АКИП-3436 используют инновационные технологии TrueArb и EasyPulse, которые преодолевают присущие технологии DDS недостатки в выводе произвольных сигналов и прямоугольных импульсов, обеспечивая пользователям высокоточные сигналы с низким уровнем джиттера. Кроме того, АКИП-3436 также предоставляет функции генерации псевдослучайных двоичных последовательностей (PRBS), последовательности, двойного импульса и векторного вывода сигналов для удовлетворения более широкого спектра потребностей приложений. Мощная функция воспроизведения последовательностей Позволяет легко задавать количество циклов воспроизведения для каждой формы сигнала и порядок их следования. Поддерживает до 1024 сегментов. В процессе воспроизведения отображается текущий активный сегмент, что обеспечивает полный контроль над тестированием. Пять режимов работы: непрерывный, по запуску, пачкой, одиночный и расширенный. Расширенный режим позволяет индивидуально задавать источник запуска для каждого сегмента. Доступны четыре источника запуска: «Авто», «Внешний», «Ручной» и «Таймер». Встроенная функция формирования импульсных последовательностей Наличие встроенной функции вывода сдвоенных импульсов в сочетании с осциллографом АКИП позволяет быстро измерять коммутационные параметры и динамические характеристики силовых приборов без использования сложного программного обеспечения.. Поддерживает формирование последовательностей до 30 импульсов с возможностью индивидуальной установки ширины каждого импульса и интервала между импульсами. Формирование настраиваемых PRBS-последовательностей Обеспечивает вывод множества тестовых последовательностей от PRBS3 до PRBS32 с максимальной битовой скоростью до 120 Мбит/с. Помимо выхода однофазного сигнала, два канала могут быть настроены на дифференциальный выход. Формирование векторных сигналов АКИП-3436 поддерживает сигналы базовой или промежуточной частоты и способен генерировать IQ-сигналы с широко распространенными типами модуляции, такими как ASK, FSK, PSK, QAM и др. Прибор обеспечивает превосходные значения показателя EVM (векторной ошибки) при любом значении скорости передачи в диапазоне от 250 сим/с до 50 Мсим/с. Встроенный цифровой квадратурный модулятор позволяет переносить IQ-сигнал на любую частоту в полосе до 200 МГц. Модуляция Обеспечивает широкий набор функций модуляции, поддерживая распространённые виды: АМ / АМ-БП / ЧМ / ФМ / АМн (ASK) / ЧМн (FSK) / ФМн (PSK) / ШИМ. Доступны два источника модулирующего сигнала: внутренний и внешний. Встроенный веб-сервер Позволяет управлять прибором через веб-браузер, обеспечивая возможность дистанционного выполнения тестовых задач.
