АКИП-4216 анализатор спектра портативный с опцией sha860-f2

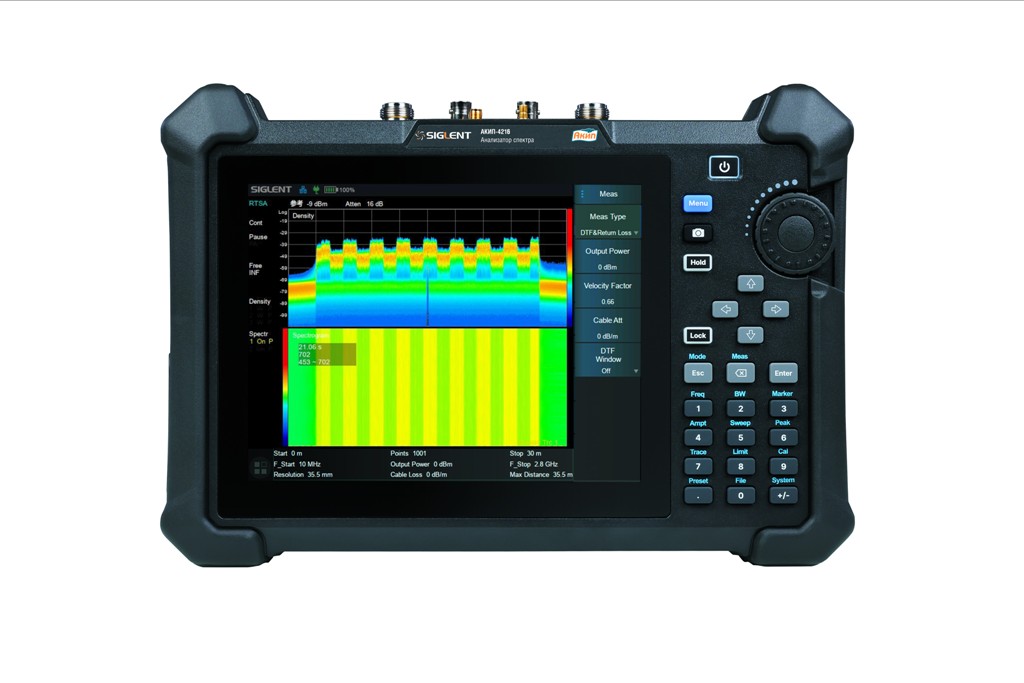

Серия: АКИП-4216 Серия АКИП-4216 — это портативные анализаторы сигналов нового поколения, объединяющие в одном компактном устройстве анализатор спектра анализ, векторный анализатор цепей и анализатор АФУ. Это комплексное решение для развертывания и обслуживания базовых станций 5G/LTE. При поддержке частотного диапазона от 9 кГц до 7,5 ГГц АКИП-4216 предлагает передовые функции, включая OTA-тестирование 5G NR/LTE, анализ спектра в реальном времени, анализ импульсных профилей и картографирование в помещении и на открытом воздухе с синхронизацией по GPS. Это позволяет техническим специалистам точно оптимизировать характеристики, выявлять источники помех и ускорять развертывание сетей. Компактная интегрированная конструкция обеспечивает высокую эффективность и мобильность при полевых испытаниях. Ключевые особенности АКИП-4216: Частотный диапазон: 9 кГц – 3,6 / 7,5 ГГц (с возможностью использования от 5 кГц) Уровень шума (DANL): –165 дБм/Гц Фазовый шум: –104 дБк/Гц при 1 ГГц, смещение 10 кГц Анализируемая полоса пропускания: 40 / 110 МГц OTA-измерения 5G NR: анализ нескольких PCI и нескольких лучей OTA-измерения LTE FDD и TDD: анализ нескольких PCI Параметры сигналов: мощность канала, занятая полоса, мощность соседнего канала, SHI, TOI и др. Захват IQ-данных в полосе до 110 МГц Анализ спектра в реальном времени в полосе 110 МГц, время 100% POI — 3,51 мкс Измерения импульсных профилей Картографирование покрытия в помещении и на открытом воздухе Запись и воспроизведение трасс с привязкой к геолокации (GNSS) Аналоговая модуляция: AM / FM / PM Цифровая модуляция: ASK / FSK / PSK / MSK / QAM Аудионаблюдение и настройка при анализе AM/FM/PM модуляции Измерения напряжённости поля и помех (EMI) Независимый источник сигнала до 7,5 ГГц Векторный анализатор цепей: 2-портовый, измерения S11 и S21 Тестирование кабелей и антенн: определение расстояния до неисправности, анализ во временной области TTA-тестирование: вывод постоянного тока 12–32 В для питания активных устройств Время работы от аккумулятора: 2,5 часа Масса устройства: 3,2 кг (нетто) Экран: 8,4 дюйма, мультитач, поддержка мыши и клавиатуры Анализ спектра в реальном времени С реальной полосой анализа 110 МГц и скоростью обработки до 300 000 БПФ/с АКИП-4216 способен фиксировать кратковременные сигналы длительностью всего 3,51 мкс при вероятности перехвата (POI) 100%. Расширенные инструменты — синхронизация по частотной маске (FMT), отображение плотности, 3D-спектр, спектрограмма и зависимость мощности от времени (PvT) — обеспечивают многомерный анализ сложных сигналов, что особенно эффективно для поиска помех и мониторинга спектра в динамичных условиях сетей 5G. Тестирование кабелей и антенн Неисправности компонентов снижают эффективность работы базовой станции, приводя к ухудшению покрытия и ослаблению сигнала. АКИП-4216 упрощает техническое обслуживание за счёт быстрого выполнения измерений в одном порте: потери в кабеле, коэффициент стоячей волны (КСВ), затухание отражённого и проходного сигнала, а также определение расстояния до места повреждения. Дополнительная опция позволяет расширить функциональность до векторного анализатора цепей с двумя портами, поддерживая измерения S11/S21, отображение диаграмм Смита и обеспечивая высокий динамический диапазон — до 114 дБ — для точного анализа амплитудно-фазовых характеристик. Анализ импульсных профилей Функция анализа импульсов обеспечивает оценку мощности, фронтов переключения и характеристик сигнала с помощью 10001 измерительных точек и нескольких режимов детектирования: пиковый (положительный/отрицательный), выборочный, средний и классический. Это позволяет проводить строгую верификацию производительности радиочастотных устройств в реальных условиях эксплуатации, выявляя даже кратковременные аномалии и искажения формы импульса. Захват IQ-данных Анализатор сигналов и спектра с функцией захвата IQ-данных является распространённым инструментом для сбора сигналов. Оснащённый 1 ГБ ОЗУ, частотой дискретизации 300 МГц и полосой анализа до 110 МГц, АКИП-4216 сочетает высокие технические характеристики, расширенную функциональность и компактность, что делает его мощным решением для сбора данных в полевых условиях. Пользователи могут передавать и сохранять IQ-данные через USB или LAN-интерфейс для последующего анализа, что позволяет точно воссоздавать сигналы и детально визуализировать спектральные характеристики с исключительной чёткостью. OTA-измерения LTE TDD/FDD Функция OTA-тестирования LTE обеспечивает полный набор метрик демодуляции, включая идентификатор физической ячейки (PCI), идентификатор сектора, группу ячеек, частотную ошибку, временное смещение, статус синхронизации и уровни мощности (PSS/SSS/CRS/PBCH), а также измерения величины вектора ошибки (EVM) и отображение диаграмм созвездия. Анализируя качество сигнала, параметры канала и уровень помех в нескольких ячейках одновременно, технические специалисты могут разрабатывать целенаправленные стратегии для повышения эффективности сети и улучшения качества обслуживания абонентов. OTA-измерения 5G NR При развертывании базовых станций 5G операторы требуют точной проверки качества сети и характеристик сигналов. Режим OTA 5G NR в АКИП-4216 выполняет демодуляцию сигналов и извлекает ключевые параметры: частоту, идентификатор физической ячейки (PCI), индекс SSB, частотную ошибку и величину вектора ошибки (EVM) для компонента SSB — все данные визуализируются на диаграммах созвездия. Эта функция критически важна для оптимизации развертываний 5G в режиме Non-Standalone (NSA), обеспечивая бесперебойную координацию между сетями LTE и 5G.
