АКИП-4212 анализатор спектра

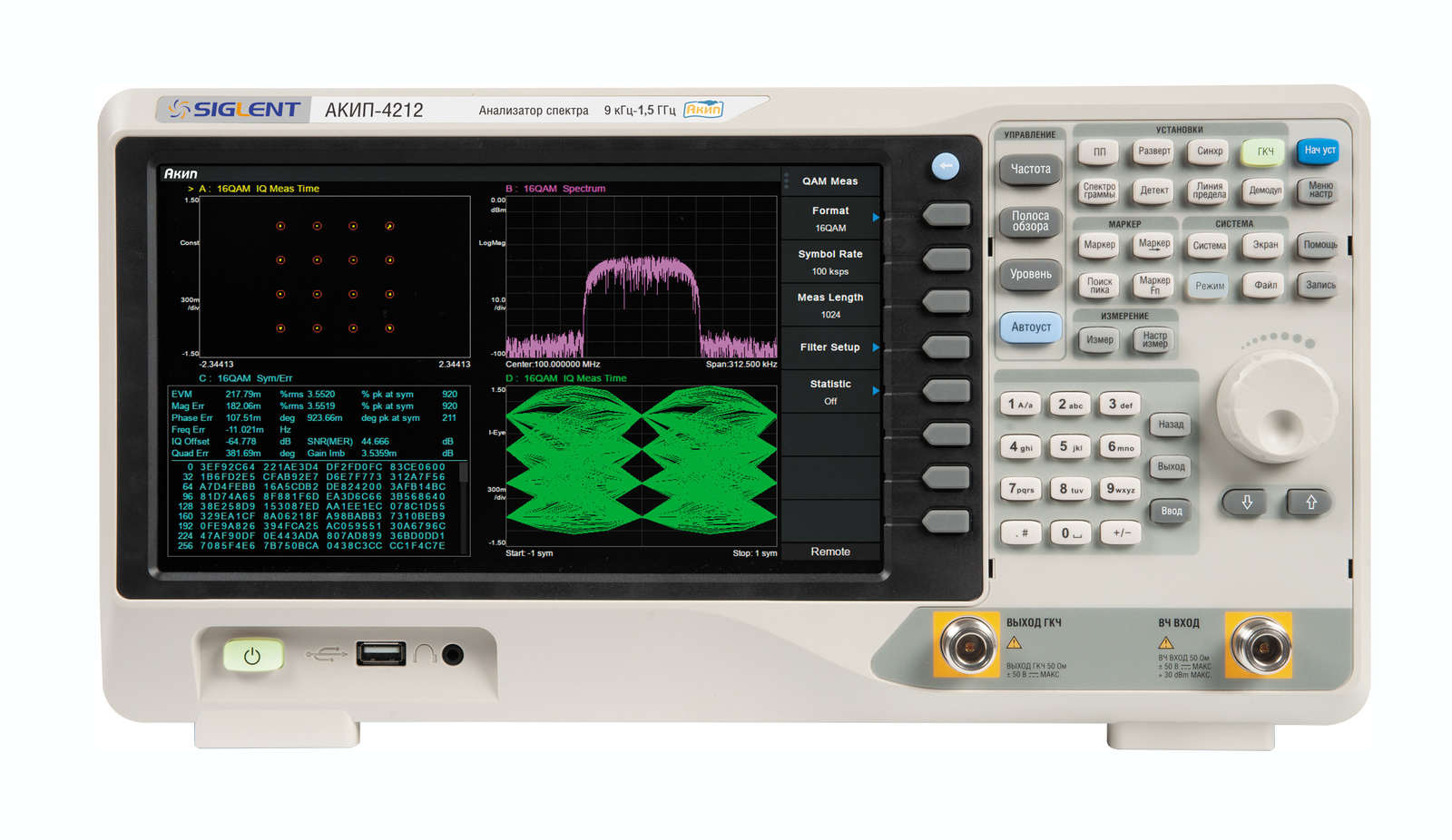

Анализатор спектра АКИП-4212 до 1,5 ГГц Анализаторы спектра серии АКИП-4212 - это мощные и гибкие инструменты для анализа спектра и сигналов с частотным диапазоном до 7 5 ГГц. Анализатор обеспечивает надежные автоматические измерения и несколько режимов работы. Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов. Режимы отображения Анализатор спектра серии АКИП-4212 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов. Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра. PvT – отображение огибающей высокочастотного сигнала. 3D – отображение трехмерной проекции спектра сигнала. Спектрограмма – отображение истории изменения сигнала по времени. Комбинированный режим – одновременное отображение нескольких режимов на экране. Дистанционное управление ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей: Стандартное программное обеспечение EasySpectrum WebServer через LAN интерфейс Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов. Создание собственного ПО. Основные технические характеристики Диапазон частот: АКИП-4212 от 9 кГц до 1,5 ГГц Встроенный трекинг генератор, диапазон частот: АКИП-4213/1 от 100 кГц до 1,5 ГГц Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен) Низкий уровень фазовых шумов: до -96 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц) Разрешение ПЧ 1 Гц (RBW) Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10) Встроенный предусилитель в стандартной комплектации Программные опции Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор Анализ параметров модуляции АМн, ЧМн, ФМн, QAM Анализ параметров модуляции АМ, ЧМ Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания
