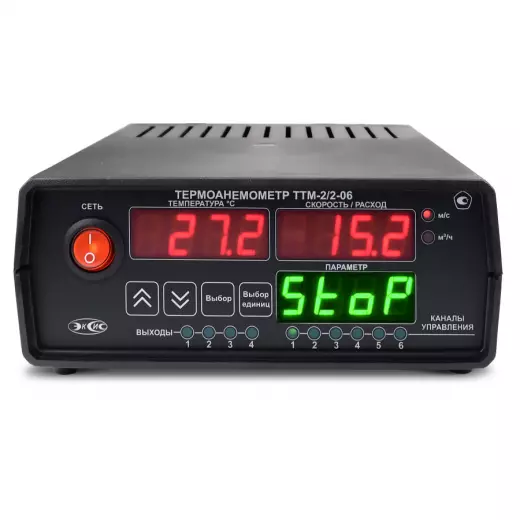

ТТМ-2/2-06 (4Р-2А) Термоанемометр

Измеритель температуры и влажности АО «Эксис» ТТМ-2/2-06 (4Р-2А) Термоанемометр представляет собой стационарный прибор для измерения скорости, расхода и температуры воздушного потока в системах вентиляции и кондиционирования. Модель Р-2 оснащена выносным первичным преобразователем с диапазоном измерения скорости от 0.1 до 30 м/с и погрешностью ±(0.05+0.05·V) м/с, что обеспечивает высокую достоверность результатов при наладке HVAC-систем и климатического оборудования. Термоанемометр Р-2 дополнительно измеряет температуру потока в диапазоне от -40 до +60 °С и индицирует объемный расход воздуха до 9999 м³/ч, что позволяет оценивать производительность приточных и вытяжных установок. Прибор оснащен токовым выходом 4–20 мА, интерфейсами RS-232, RS-485 и USB, а также релейным выходом с коммутационной способностью 7А при 220В для интеграции в системы автоматизации. Изделие предназначено для эксплуатации в широком диапазоне климатических условий и находит применение в строительстве, на складах, в пищевой промышленности и лабораторной практике.

Измерение скорости и расхода

• Диапазон измерения скорости воздушного потока: 0.1…30 м/с — перекрывает большинство задач в системах вентиляции и кондиционирования.
• Разрешающая способность в диапазоне 0.1…10 м/с: 0.01 м/с — высокая детализация при низких скоростях.
• Разрешающая способность в диапазоне 10…30 м/с: 0.1 м/с — оптимальная точность для высокоскоростных потоков.
• Погрешность измерения скорости: ±(0.05+0.05·V) м/с — обеспечивает достоверность в широком диапазоне.
• Диапазон индикации расхода воздушного потока: 0…9999 м³/ч — оценка производительности вентиляционных систем.

Прибор Р-2 позволяет выполнять измерения скорости воздушного потока в каналах и воздуховодах с диапазоном от 0.1 до 30 м/с, что покрывает как слабые движения воздуха в системах естественной вентиляции, так и интенсивные потоки в магистральных воздуховодах принудительной вентиляции. Высокое разрешение 0.01 м/с в диапазоне до 10 м/с дает возможность фиксировать минимальные изменения скорости, что важно при настройке систем с переменным расходом воздуха (VAV) и балансировке воздухораспределения. Погрешность измерения скорости описывается формулой ±(0.05+0.05·V) м/с, где V — текущее значение скорости, что соответствует метрологическим требованиям для приборов класса точности, применяемых в пусконаладочных работах. Индикация расхода до 9999 м³/ч позволяет оперативно оценивать воздухообмен в помещениях и сравнивать фактические показатели с проектными значениями.

Диапазон и условия измерения

• Диапазон индикации температуры воздушного потока: от -40 до +60 °С — широкий диапазон для измерения как холодного, так и нагретого воздуха.
• Рабочие условия блока измерения: температура -40…+50 °С, влажность 10…95 % (без конденсации), давление 84…106 кПа.
• Рабочие условия первичного преобразователя: температура -40…+50 °С, влажность 10…95 % (без конденсации), давление 84…106 кПа.
• Длина кабеля для подключения преобразователя к блоку: до 1000 м — удаленное размещение датчика в труднодоступных точках.
• Габаритные размеры первичного преобразователя: не более Ø14, 40×90×340 мм — компактный зонд для установки в воздуховоды.

Термоанемометр Р-2 способен работать с воздушными потоками, температура которых находится в диапазоне от -40 до +60 °С, что позволяет использовать прибор как в системах холодоснабжения, так и в воздуховодах с подогретым воздухом. Условия эксплуатации блока измерения и первичного преобразователя одинаковы и охватывают широкий диапазон температур и влажности, что важно для применения на открытых строительных площадках, в неотапливаемых складах и производственных цехах. Длина кабеля до 1000 м дает возможность размещать первичный преобразователь в воздуховоде на значительном удалении от измерительного блока, сохраняя удобство считывания показаний и настройки параметров. Компактные размеры зонда позволяют устанавливать его в воздуховоды малого сечения без существенного изменения аэродинамического сопротивления системы.

Выходные сигналы и интеграция

• Токовый выход: диапазон 4…20 мА, дискретность 19.5 мкА, максимальное сопротивление нагрузки 300 Ом.

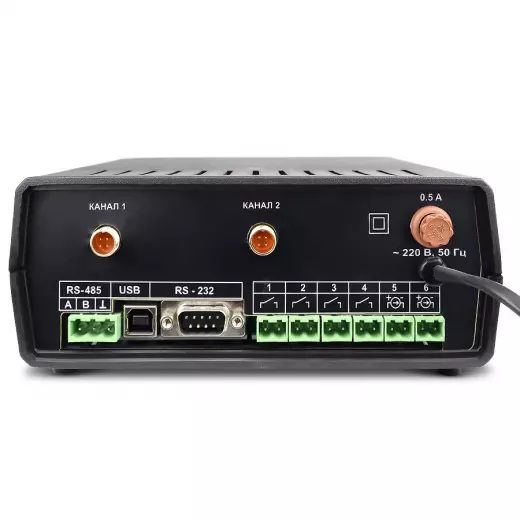

• Интерфейсы связи с компьютером: RS-232, RS-485, USB — различные варианты подключения к системам сбора данных.
• Длина линии связи по RS-232: не более 15 м — для локального подключения.
• Длина линии связи по RS-485: не более 1000 м — для распределенных систем мониторинга.
• Коммутационная способность реле: 7А при 220В — управление исполнительными механизмами по результатам измерений.

Наличие унифицированного токового выхода 4–20 мА с дискретностью 19.5 мкА позволяет интегрировать термоанемометр Р-2 в существующие системы автоматического управления (SCADA, диспетчерские пункты), передавая текущие значения скорости, расхода или температуры в виде аналогового сигнала. Максимальное сопротивление нагрузки 300 Ом гарантирует совместимость с большинством промышленных контроллеров и измерительных модулей. Интерфейсы RS-232, RS-485 и USB обеспечивают гибкость подключения к персональному компьютеру, программируемым логическим контроллерам (ПЛК) или сетям сбора данных; при этом длина линии RS-485 до 1000 м позволяет строить распределенные системы мониторинга параметров воздуха на крупных объектах. Релейный выход с коммутационной способностью 7А при 220В дает возможность организовать сигнализацию превышения заданных порогов скорости или температуры, а также управлять заслонками, клапанами и другими исполнительными механизмами.

Питание и энергопотребление

• Напряжение питания: 220 ± 22 В, 50 ± 1 Гц — стандартное сетевое питание для стационарных приборов.
• Потребляемая мощность: не более 15 Вт — экономичное энергопотребление при длительной работе.
• Масса блока измерения: 1.0 кг — умеренный вес для настенного или щитового монтажа.
• Масса первичного преобразователя: не более 0.6 кг — легкая конструкция зонда для воздуховодов.
• Габаритные размеры блока измерения: не более 178×180×75 мм — компактный корпус для монтажа в шкафах управления.

Питание термоанемометра Р-2 осуществляется от стандартной сети переменного тока 220 В с допустимым отклонением ±22 В и частотой 50 ± 1 Гц, что обеспечивает совместимость с большинством промышленных сетей электропитания. Потребляемая мощность не превышает 15 Вт, что позволяет использовать прибор в составе шкафов управления без опасений перегрева и перегрузки питающих линий. Масса блока измерения 1.0 кг и габариты 178×180×75 мм обеспечивают удобный настенный монтаж или установку в стандартный электрический шкаф, не требуя усиленной конструкции крепления. Легкий первичный преобразователь массой до 0.6 кг с габаритами, не превышающими Ø14, 40×90×340 мм, предназначен для установки внутри воздуховодов и не создает значительной нагрузки на стенки канала.
