Генератор влажного газа “ТКА-ГВЛ-03” с поверкой

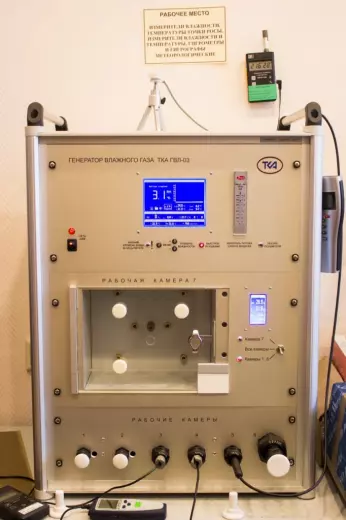

Измеритель температуры и влажности НТП «ТКА» Генератор влажного газа “ТКА-ГВЛ-03” с поверкой является прецизионным стендовым оборудованием для создания газовой среды с заданной влажностью в широком диапазоне от 5 до 95 %. Генератор Л-03 оснащён семью рабочими камерами, включая встроенную камеру объёмом 8,3 литра и шесть цилиндрических портов для подключения внешних зондов диаметром от 5 до 32 мм. Пределы допускаемой абсолютной погрешности воспроизведения влажности дифференцированы по типам камер и составляют от ± 1,5 % до ± 2,5 % отн. вл. в зависимости от заданного диапазона. В комплект поставки Л-03 входит внешний термогигрометр ВТГ 74.1, что делает оборудование готовым к применению в метрологических лабораториях, климатических испытательных центрах и на производствах, требующих строгого контроля влажности.

Семь рабочих камер

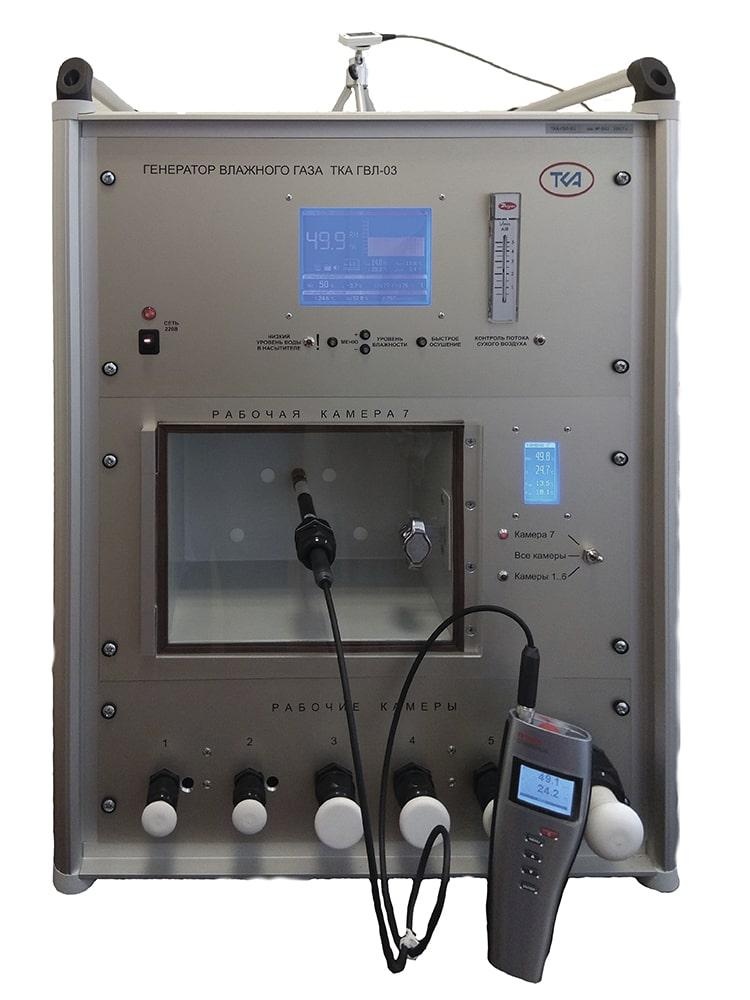

Конструкция генератора влажного газа Л-03 предусматривает семь рабочих камер для одновременного размещения поверяемых и калибруемых средств измерений. Шесть цилиндрических камер имеют входные порты с диапазоном посадочных диаметров от 5 до 32 мм, что обеспечивает совместимость с зондами большинства промышленных гигрометров, термогигрометров и датчиков влажности. Седьмая камера представляет собой встроенный объём 8,3 литра, предназначенный для размещения приборов с нестандартными габаритами или для проведения испытаний в замкнутом пространстве.

• Общее количество камер: 7 — шесть цилиндрических портов и одна объёмная камера.
• Диаметр портов: от 5 до 32 мм — универсальная совместимость с зондами измерителей влажности.
• Объём встроенной камеры: 8,3 литра — для крупногабаритных датчиков или групповых тестов.
• Одновременная загрузка: все семь камер могут работать параллельно в составе генератора Л-03.
• Материал камер: коррозионностойкое исполнение, обеспечивающее стабильность влажностного режима.

Диапазон и погрешность влажности

Генератор влажного газа Л-03 перекрывает диапазон воспроизведения относительной влажности от 5 до 95 %, что охватывает практически все рабочие режимы, встречающиеся в промышленной и лабораторной практике. Дискретность задания влажности составляет 1 %, позволяя оператору устанавливать требуемый уровень с шагом в один процент. Погрешность воспроизведения дифференцирована: для цилиндрических камер №1–№6 она составляет ± 1,5 % отн. вл. в диапазоне до 50 % и ± 2,0 % отн. вл. в диапазоне свыше 50 до 95 %. Для объёмной камеры (№7) погрешность составляет ± 2,0 % и ± 2,5 % соответственно, что обусловлено большим объёмом газовой среды.

• Диапазон воспроизведения: от 5 до 95 % — полный охват рабочих влажностей.
• Погрешность (камеры №1–№6, 5–50 %): ± 1,5 % отн. вл. — высокая точность в среднем диапазоне.
• Погрешность (камеры №1–№6, 50–95 %): ± 2,0 % отн. вл. — стабильность в области высоких влажностей.
• Погрешность (камера №7, 5–50 %): ± 2,0 % отн. вл. — точность для объёмных испытаний.
• Погрешность (камера №7, 50–95 %): ± 2,5 % отн. вл. — допустимый уровень для крупных камер.
• Дискретность задания: 1 % — тонкая настройка режима работы генератора Л-03.

В базовую комплектацию генератора влажного газа Л-03 включён внешний термогигрометр ВТГ 74.1, который служит эталонным средством контроля для сверки показаний в рабочих камерах. Наличие внешнего измерителя влажности в комплекте поставки исключает необходимость отдельного приобретения контрольного прибора для первичной настройки и периодической проверки. Срок службы генератора Л-03 составляет 7 лет, что подтверждает его надёжность и пригодность для длительной эксплуатации в условиях интенсивной поверочной нагрузки.

• Внешний термогигрометр: ВТГ 74.1 входит в комплект — эталонный контроль влажности.
• Срок службы: 7 лет — ресурс оборудования при соблюдении регламентов эксплуатации.
• Готовность к работе: полная комплектация для начала поверок без дополнительных закупок.
• Метрологическое обеспечение: внешний прибор позволяет верифицировать режимы генератора Л-03.
• Документация: паспорт и руководство по эксплуатации с описанием методик поверки.

Энергопотребление и габариты

Генератор влажного газа Л-03 питается от сети переменного тока с напряжением от 190 до 230 В и частотой 50 Гц, что соответствует стандартным лабораторным и производственным сетям. Потребляемая мощность не превышает 50 Вт, что позволяет подключать прибор к обычным розеткам без использования силовых фильтров или стабилизаторов. Габаритные размеры установки составляют не более 790×440×570 мм, а масса — не более 50 кг, что требует устойчивой горизонтальной поверхности для размещения, но при этом допускает перемещение в пределах рабочего помещения при необходимости.

• Напряжение питания: от 190 до 230 В, 50 Гц — адаптация к российским сетям.
• Потребляемая мощность: не более 50 Вт — экономичный режим работы.
• Длина: не более 790 мм — увеличенная глубина для размещения семи камер.
• Ширина: не более 440 мм — компактное размещение на столешнице.
• Высота: не более 570 мм — удобный доступ к верхним портам и органам управления.
• Масса: не более 50 кг — устойчивость при работе и допустимая нагрузка на поверхность.
