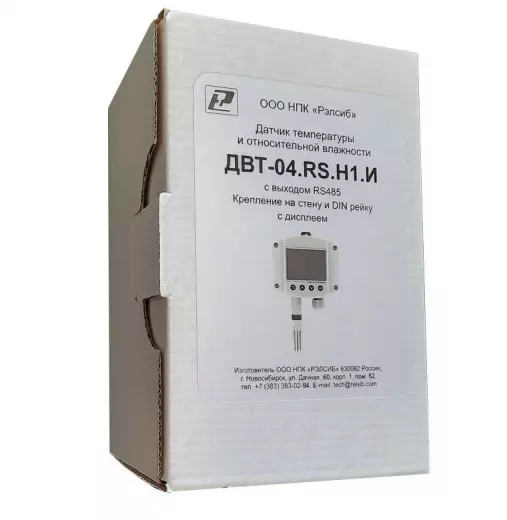

ДВТ-04.RS.Н1.И датчик температуры и относительной влажности

Датчик температуры и влажности НПК РЭЛСИБ ДВТ-04.RS.Н1.И представляет собой интеллектуальный измерительный преобразователь с цифровым интерфейсом Modbus RTU, оснащенный выносным чувствительным элементом и функциональной передней панелью для локальной настройки. Прибор измеряет температуру в диапазоне от -20 до +60 °С и относительную влажность от 0 до 95 %, обеспечивая основную абсолютную погрешность ±0,5 °С и ±3,0 % соответственно. Индекс Н1. оснащен постоянной времени измерения температуры 25 секунд и влажности 8 секунд при скорости воздушного потока не менее 1 м/с, что определяет его высокую динамическую способность фиксировать изменения микроклимата. Благодаря возможности настройки параметров как с помощью кнопок на передней панели, так и удаленно по сети, Н1. подходит для применения в HVAC-системах, на складах, в лабораториях и на промышленных объектах с повышенными требованиями к защите от пыли и влаги.

Выносной зонд и динамика

Конструктивной особенностью Н1. является наличие внешнего датчика (зонда), который выносится за пределы основного корпуса. Это решение позволяет размещать чувствительный элемент непосредственно в контролируемой среде, избегая теплового влияния электроники и источника питания.

• Постоянная времени (температура): 25 секунд. При скорости воздуха не менее 1 м/с датчик температуры достигает 63 % установившегося значения за 25 секунд.
• Постоянная времени (влажность): 8 секунд. Влажностный сенсор Н1. характеризуется более быстрым откликом по сравнению с температурным каналом, что важно для систем оперативного управления увлажнителями.
• Период измерения: 100х85х26 секунд. Данный параметр определяет частоту цикла опроса сенсора и обновления выходного сигнала.
• Диапазон ввода поправочного коэффициента: от -100 до +100. Возможность корректировки показаний позволяет адаптировать Н1. к конкретным условиям эксплуатации без использования внешних калибраторов.

Использование выносного зонда в составе Н1. делает прибор незаменимым в системах приточной вентиляции, где датчик должен быть установлен непосредственно в воздуховоде, а электронный блок вынесен в удобное для обслуживания место. Быстрый отклик влажностного канала (8 секунд) обеспечивает своевременную реакцию на резкие изменения влажности, например, при открытии ворот на складе.

Метрологические характеристики и поправки

Точность измерительных каналов Н1. соответствует классу промышленных датчиков, применяемых в системах автоматизации технологических процессов. Важным дополнением является механизм компенсации дополнительных погрешностей, возникающих при изменении температуры окружающего воздуха.

• Абсолютная погрешность температуры: ±0,5 °С. Данная величина гарантируется производителем НПК РЭЛСИБ во всем рабочем диапазоне от -20 до +60 °С.
• Абсолютная погрешность влажности: ±3,0 %. Это значение является основной погрешностью при нормальных условиях (температура 20 °С).
• Дополнительная погрешность: не более 10 % от основной абсолютной погрешности на каждые 10 °С изменения температуры окружающей среды. Для влажности это означает, что при изменении температуры на 10 °С погрешность увеличивается максимум на 0,3 %.
• Диапазон ввода поправочного коэффициента: от -100 до +100. Данная функция позволяет инженеру-метрологу ввести линейную коррекцию показаний, компенсирующую систематические погрешности конкретного экземпляра датчика.

Механизм ввода поправочного коэффициента реализован как локально, через кнопки на передней панели, так и удаленно по сети Modbus. Это дает возможность проводить оперативную подстройку Н1. без демонтажа прибора, что критически важно для объектов непрерывного цикла.

Настройка и защита данных

Н1. оснащен развитым пользовательским интерфейсом для локального конфигурирования. На передней панели прибора расположены кнопки, позволяющие изменять ключевые параметры работы без подключения к компьютеру.

• Настройка кнопками на передней панели: есть. Инженер может оперативно изменить адрес в сети, скорость обмена и поправочный коэффициент непосредственно на объекте.
• Настройка по сети: есть. Альтернативно все параметры Н1. конфигурируются удаленно по протоколу Modbus RTU, что удобно для централизованных систем управления.
• Установка пароля: есть. Доступ к настройкам защищен паролем, предотвращающим несанкционированное изменение калибровочных данных и конфигурации сети.
• Скорость обмена данными: 2400, 4800, 9600 бит/с. Выбор скорости осуществляется при настройке и зависит от длины линии связи и требований к частоте опроса.
• Адрес в сети: от 1 до 255. Возможность установки любого адреса в диапазоне позволяет объединять до 255 датчиков Н1. в одну сеть Modbus.

Функция установки пароля особенно востребована на объектах с высокими требованиями к метрологической дисциплине, таких как фармацевтические производства и аккредитованные лаборатории. Инженер, ответственный за эксплуатацию, может быть уверен в сохранности настроек каналов измерения.

Конструктив, питание и защита

Датчик Н1. выполнен в корпусе, обеспечивающем защиту от внешних воздействий и долгий срок службы в промышленных условиях. Конструкция предусматривает удобный монтаж и подключение к системам автоматизации.

• Напряжение питания: от 10 до 30 В постоянного тока. Широкий диапазон позволяет использовать источники питания 12 В и 24 В, распространенные в промышленности.
• Максимальная потребляемая мощность: не более 0,4 Вт. Низкое энергопотребление дает возможность питать Н1. от маломощных источников и использовать совместно с другими датчиками без перегрузки блока питания.
• Степень защиты IP54: защита от ограниченного проникновения пыли и водяных брызг. Данный уровень защиты позволяет устанавливать Н1. в пыльных цехах и помещениях с периодическим увлажнением.
• Габаритные размеры: 88х147х41 мм. Корпус имеет достаточное внутреннее пространство для размещения электроники и кнопочной панели управления.
• Масса прибора: не более 0,2 кг. Легкий вес упрощает монтаж на стеновых панелях и кронштейнах.

Сочетание широкого диапазона питания и низкой потребляемой мощности делает Н1. оптимальным выбором для модернизации существующих систем автоматизации без замены источников питания. Степень защиты IP54 обеспечивает надежную работу в условиях, где другие датчики могут выйти из строя из-за попадания пыли или влаги.
