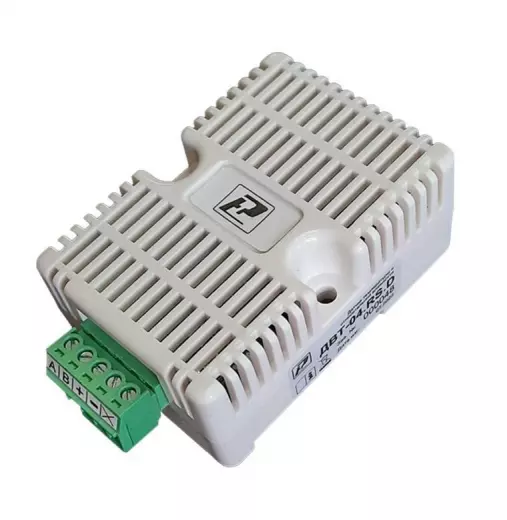

ДВТ-04.RS.D датчик температуры и относительной влажности

Датчик температуры и влажности НПК РЭЛСИБ ДВТ-04.RS.D представляет собой измерительный преобразователь для систем автоматизации и климатического контроля, работающий по цифровому протоколу Modbus RTU. Прибор обеспечивает непрерывный мониторинг температуры в диапазоне от -20 до +60 °С и относительной влажности от 0 до 95 %, что делает его универсальным решением для большинства промышленных и гражданских объектов. Основная абсолютная погрешность измерения температуры составляет ±0,5 °С, относительной влажности — ±3,0 %, а скоростные параметры интерфейса и разрешение дисплея (при его наличии в составе системы) напрямую зависят от настроек сети и заданной частоты опроса. Т-04.RS.D поставляется в компактном корпусе с габаритами 65х46х28,5 мм и степенью защиты IP30, что позволяет монтировать его в шкафах управления, на стенах и внутри технологического оборудования. Благодаря широкому спектру настроек скорости обмена данными (2400, 4800, 9600 бит/с) и гибкости интеграции, датчик востребован в HVAC-системах, на складах, в лабораториях и на предприятиях пищевой отрасли.

Диапазоны и погрешность

В основе работы Т-04.RS.D лежат два ключевых параметра окружающей среды, которые прибор преобразует в цифровой сигнал. При этом критически важны не только широта диапазонов, но и заявленные показатели точности, определяющие класс измерительного устройства.

• Диапазон температуры: от -20 до +60 °С. Данный диапазон перекрывает потребности круглогодичного мониторинга в неотапливаемых складах, производственных цехах и вентиляционных каналах.
• Диапазон влажности: от 0 до 95 %. Измерение начинается с абсолютно сухого воздуха (0 %) и заканчивается точкой насыщения (95 %), что исключает риск конденсации внутри чувствительного элемента.
• Основная погрешность температуры: ±0,5 °С. Для полупроводниковых и емкостных сенсоров данный показатель подтверждает метрологическую надежность в рабочем диапазоне.
• Основная погрешность влажности: ±3,0 %. Это стандартная величина для прецизионных датчиков влажности индустриального класса.
• Дополнительная температурная погрешность: ±10 % от основной абсолютной погрешности влажности на каждые 10 °С изменения температуры окружающей среды. Данная поправка учитывается алгоритмами прибора автоматически, что гарантирует достоверность данных даже при резких колебаниях микроклимата.

Учет дополнительной погрешности означает, что при изменении температуры на каждые 10 градусов, погрешность по влажности корректируется в сторону увеличения на 0,3 %. Данная особенность делает Т-04.RS.D предпочтительным выбором для систем, работающих в условиях перепадов температур, например, в переходных тамбурах или на открытых верандах складов.

Цифровой интерфейс Modbus

Т-04.RS.D оснащен последовательным интерфейсом с поддержкой промышленного протокола Modbus RTU, что обеспечивает высокую помехозащищенность и стабильность связи на длинных линиях. Важно отметить, что пользователь может гибко настраивать скорость обмена в зависимости от длины линии связи и загрузки управляющего контроллера.

• Протокол передачи: Modbus RTU. Это де-факто стандарт для промышленных сетей автоматизации, совместимый с большинством контроллеров, ПЛК и SCADA-систем.
• Скорость обмена: 2400, 4800 или 9600 бит/с. Выбор скорости осуществляется при настройке прибора и позволяет оптимизировать время опроса (частоту выборки) для снижения нагрузки на сеть или, наоборот, для получения максимально частых обновлений данных.
• Разрешение дисплея и частота выборки: Поскольку прибор работает через цифровой интерфейс, разрешение передаваемых значений (разрядность) определяется настройками регистров Modbus, но физическое разрешение сенсора достаточно для фиксации минимальных изменений в сотых долях градуса и десятых долях процента влажности.
• Напряжение питания: от 10 до 30 В постоянного тока. Широкий диапазон питания позволяет использовать источник напряжением 12 В или 24 В, что стандартно для промышленных щитов автоматики.

Частота выборки датчика напрямую связана с заданной скоростью обмена данными и длиной кабельной линии. При настройке скорости 9600 бит/с достигается максимальная частота обновления данных, что критически важно в системах аварийной сигнализации и контроля технологических процессов.

Монтаж и надежность

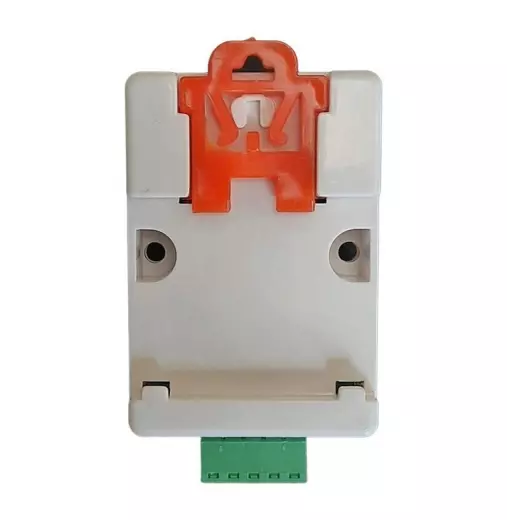

Конструктивное исполнение датчика Т-04.RS.D ориентировано на стационарный монтаж внутри помещений. Небольшие габариты и малый вес позволяют размещать устройство в самых ограниченных пространствах без дополнительного крепежа.

• Габаритные размеры: 65х46х28,5 мм. Компактный корпус не занимает много места внутри распределительных щитов или на технологическом оборудовании.
• Масса прибора: не более 0,2 кг. Легкий вес упрощает монтаж на пластиковых или тонкостенных металлических панелях.
• Степень защиты IP30: защита от проникновения твердых предметов диаметром более 2,5 мм. Данная степень защиты рекомендует установку внутри помещений с низким уровнем пыли и исключает прямое попадание водяных струй.
• Средняя наработка на отказ: не менее 50 000 часов. Это показатель высокой надежности электронных компонентов, обеспечивающий бесперебойную работу более 5 лет в непрерывном режиме.
• Средний срок службы: 5 лет. Данный срок подтвержден производителем НПК РЭЛСИБ и рассчитан на работу в заявленных климатических условиях без потери метрологических характеристик.

Правильное размещение датчика предполагает исключение прямых солнечных лучей и сквозняков, а также монтаж на высоте, рекомендованной для контроля общеобменной вентиляции. При необходимости прибор поверяется в аккредитованной лаборатории согласно методике поверки.

Прикладные задачи и интеграция

Благодаря сочетанию широких диапазонов, высокой точности и цифровому выходу Modbus, Т-04.RS.D успешно применяется для решения задач климат-контроля, управления HVAC-оборудованием и мониторинга технологической среды.

• HVAC и климат-контроль: датчик передает показания температуры и влажности на контроллер приточной вентиляции, что позволяет автоматически корректировать работу калориферов и увлажнителей.
• Складское хозяйство и пищевая отрасль: контроль влажности на складах сырья и готовой продукции в диапазоне от 0 до 95 % предотвращает порчу материалов.
• Лаборатории и метрология: погрешность ±0,5 °С и ±3,0 % делает прибор пригодным для контроля климатических камер и хранения реактивов.
• Строительство и промышленность: в составе системы диспетчеризации датчик позволяет оценивать микроклимат в цехах и сушильных камерах.
• Энергетика и АСУ ТП: наличие Modbus RTU обеспечивает легкую интеграцию в существующие сети автоматизации без использования дополнительных преобразователей интерфейсов.

Инженеры-метрологи отмечают удобство работы с Т-04.RS.D благодаря возможности задавать скорость обмена данными для синхронизации с частотами опроса верхнего уровня. Это позволяет достигать оптимального баланса между нагрузкой на сеть и актуальностью данных в режиме реального времени.
