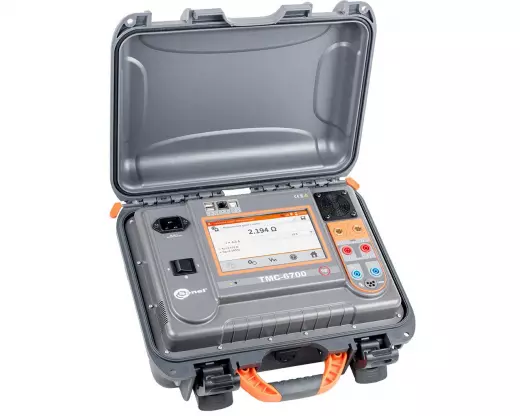

TMC-6700 микроомметр

Микроомметр Sonel TMC-6700 — это высокоточный прибор, предназначенный для измерения сверхмалых сопротивлений постоянному току в диапазоне от 0,1 мкОм до 1999,9 Ом. Модель способна генерировать измерительный ток до 200 А, что позволяет проводить тестирование низкоомных цепей с максимальной достоверностью, исключая влияние переходных сопротивлений контактов. TMC-6700 реализует четырёхпроводный метод Кельвина и автоматически подбирает оптимальный режим для резистивных и индуктивных объектов, включая обмотки трансформаторов, дроссели и магнитные системы. Прибор оснащён графическим TFT-дисплеем, функциями регистрации данных, измерения температуры и расчёта сопротивления, приведённого к нормированным условиям. Благодаря степени защиты IP67 в закрытом кейсе и широкому температурному диапазону от −20 до +50 °C, микроомметр TMC-6700 пригоден для использования в лабораториях, на производственных линиях и в полевых условиях.

Диапазоны и режимы измерений

Микроомметр TMC-6700 перекрывает широкий спектр значений сопротивления с высоким разрешением, адаптируя измерительный ток и напряжение под конкретную задачу. Основные поддиапазоны и их метрологические характеристики:

• 0…999,9 мкОм: разрешение 0,1 мкОм, ток 100–200 А, напряжение 200 мВ. Погрешность ±(0,2% измеренной величины + 2 е.м.р.). Режим предназначен для измерения сопротивления мощных шин, контактных соединений и токоведущих частей;
• 0…999,9 мкОм при токе 50–100 А, а также 20–50 А и 10–20 А с соответствующими поддиапазонами до 7,9999 мОм — гибкая шкала для объектов с разной индуктивностью и тепловой инерцией;
• 20,00…199,99 мОм и 200,0…999,9 мОм с токами 10 А/1 А и 1 А/0,1 А — для контроля переходных сопротивлений коммутационных аппаратов и кабельных наконечников;
• 1,0000…1,9999 Ом и 20,00…199,99 Ом с токами 0,1 А и 10 мА — для измерения сопротивления обмоток маломощных трансформаторов, реле и дросселей;
• 200,0…1999,9 Ом с током 1 мА — режим для высокоомных резистивных цепей, где применение большого тока недопустимо из-за нагрева объекта.

Погрешность и температурная стабильность

Микроомметр TMC-6700 обеспечивает высокую точность во всех диапазонах благодаря прецизионной схеме и учёту температурного дрейфа. Основная погрешность регламентирована как ±(0,2% и.в. + 2 е.м.р.) для всех режимов с током более 10 А. Дополнительные факторы:

• Температурный коэффициент: ±0,01% измеренной величины и ±0,1 единицы младшего разряда на градус Цельсия. Это позволяет корректно сравнивать результаты, полученные при разных температурах окружающей среды;
• Погрешность установки измерительного тока не превышает ±10%, что достаточно для стабильности измерений в импульсных режимах;
• Прибор автоматически учитывает сопротивление соединительных проводов, обеспечивая максимальное допустимое сопротивление для тока 10 А — 250 мОм;
• Встроенная функция расчёта сопротивления, приведённого к заданной температуре, позволяет нормировать результаты к стандартным условиям (обычно +20 °C).

Работа с индуктивными объектами и специальные алгоритмы

Измерение сопротивления обмоток трансформаторов, дросселей и электродвигателей сопряжено с влиянием индуктивности и остаточной намагниченности сердечника. TMC-6700 оснащён специализированными алгоритмами для работы с такими объектами:

• Время измерения для резистивных объектов: 7–15 секунд. Этого достаточно для стабилизации показаний на малоиндуктивных нагрузках;
• Время измерения для индуктивных объектов: не менее 10 секунд. Задержка обусловлена необходимостью установления установившегося тока в обмотке и исключения переходных процессов;
• Функция размагничивания магнитопровода: позволяет устранить остаточную намагниченность сердечника, которая может искажать результат при повторных измерениях;
• Специальный алгоритм для объектов с аморфным магнитопроводом обеспечивает корректные показания на трансформаторах с нестандартными магнитными свойствами;
• Автоматический выбор метода измерения (резистивный/индуктивный) упрощает работу оператора и сокращает время настройки.

Питание, защита и коммуникация

Микроомметр TMC-6700 спроектирован для длительной работы в полевых условиях и лабораториях с возможностью подключения к сети переменного тока. Инженерные решения обеспечивают безопасность и надёжность при эксплуатации:

• Питание от аккумулятора: литий-ионная батарея 7,2 В ёмкостью 8,8 А·ч. Количество измерений током 10 А от одного заряда составляет 200–250 циклов;
• Питание от сети: 187…264 В, 50 Гц, максимальный ток 16 А, потребляемая мощность до 1200 Вт. Зарядное устройство работает при температуре от −20 до +50 °C, время полной зарядки — около 3,5 часов;
• Степень защиты: IP40 при питании от сети или от АКБ, IP67 с закрытым транспортировочным кейсом. Это позволяет использовать прибор в пыльных и влажных средах (например, на строительных площадках);
• Категория электробезопасности: CAT II/300 В, двойная изоляция согласно ГОСТ IEC 61010-1-2014;
• Интерфейсы: USB и LAN для передачи данных на ПК, управления и документирования результатов. Графический TFT-дисплей с разрешением 800×480 точек обеспечивает удобное отображение графиков и параметров;
• Габариты и масса: 401×307×175 мм, вес 8,7 кг. Прибор комплектуется кейсом для транспортировки, обеспечивающим защиту при перевозке.

Покупка Sonel TMC-6700 микроомметр в BESTKIP

Купить Sonel TMC-6700 микроомметр можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — уточним задачу измерения изоляции/заземления и конфигурацию TMC-6700.
