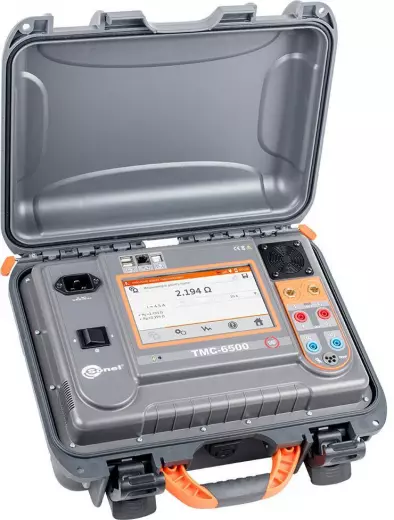

TMC-6500 микроомметр

Микроомметр Sonel TMC-6500 — это портативный прибор высокой точности для измерения активного сопротивления постоянному току в диапазоне от 0,1 мкОм до 1999,9 Ом. Модель генерирует измерительный ток от 1 мА до 100 А, что позволяет тестировать как сверхпроводящие шины и контактные соединения, так и высокоомные обмотки маломощных трансформаторов. TMC-6500 реализует четырёхпроводный метод Кельвина, автоматически выбирает режим для резистивных или индуктивных объектов и оснащён функциями регистрации данных, расчёта сопротивления с приведением к температуре и размагничивания магнитопроводов. Прибор работает от литий-ионного аккумулятора или сети переменного тока, имеет степень защиты IP67 в закрытом кейсе и графический TFT-дисплей с разрешением 800×480 пикселей. Микроомметр TMC-6500 находит применение при испытаниях силовых трансформаторов, электродвигателей, кабельных линий и коммутационной аппаратуры в лабораторных и полевых условиях.

Измерительные токи и диапазоны

Микроомметр TMC-6500 перекрывает диапазон сопротивлений от 0,1 мкОм до 1999,9 Ом с переменным измерительным током до 100 А. Основные поддиапазоны с указанием тока, напряжения и разрешения:

• 0…999,9 мкОм: разрешение 0,1 мкОм, ток 50–100 А, напряжение 200 мВ. Основная погрешность ±(0,2% и.в. + 2 е.м.р.). Диапазон предназначен для измерения сопротивления мощных шин, токоведущих частей и болтовых соединений с большим сечением;
• 1,0000…1,9999 мОм и 1,0000…3,9999 мОм с током 20–50 А — для контроля переходных сопротивлений в распределительных устройствах и контактных системах;
• 1,0000…7,9999 мОм при токе 10–20 А с напряжением 160 мВ — диапазон для измерения сопротивления коротких кабелей и дросселей;
• 2,000…19,999 мОм и 20,00…199,99 мОм с током 10 А/1 А — для проверки обмоток силовых трансформаторов и катушек индуктивности;
• 1,0000…1,9999 Ом с током 0,1 А и 2,000…19,999 Ом с током 0,1 А — для измерения сопротивления обмоток реле, соленоидов и маломощных дросселей;
• 20,00…199,99 Ом с током 10 мА и 200,0…1999,9 Ом с током 1 мА — для высокоомных цепей, где применение большого тока недопустимо из-за нагрева и изменения сопротивления.

Погрешность, температурный коэффициент и коррекция

Микроомметр TMC-6500 обеспечивает высокую точность измерений во всём диапазоне благодаря прецизионной схеме и учёту температурных влияний. Основные метрологические характеристики:

• Основная погрешность: ±(0,2% измеренной величины + 2 единицы младшего разряда) для всех поддиапазонов. Это гарантирует достоверность результата при контроле низкоомных соединений с требованиями к переходному сопротивлению не более десятков микроом;
• Температурный коэффициент: ±0,01% измеренной величины и ±0,1 е.м.р. на 1 °C. Коэффициент позволяет вносить поправку при измерениях в условиях, отличающихся от нормальных (23±2 °C);
• Расчёт сопротивления, приведённого к температуре: прибор автоматически пересчитывает результат к заданной эталонной температуре (например, +20 °C) на основе измеренной температуры объекта (встроенный датчик или внешний термопреобразователь);
• Максимальное сопротивление соединительных проводов для тока 10 А: 250 мОм. Прибор компенсирует сопротивление проводов в четырёхпроводной схеме и предупреждает о превышении лимита;
• Точность задания измерительного тока: ±10%. Допуск достаточен для стабилизации режима измерения на индуктивных объектах.

Работа с индуктивными нагрузками и специальные алгоритмы

Измерение сопротивления обмоток трансформаторов и электродвигателей требует учёта индуктивности и остаточной намагниченности сердечника. TMC-6500 оснащён интеллектуальными алгоритмами для таких задач:

• Автоматический выбор метода измерения: прибор самостоятельно определяет тип нагрузки (резистивная или индуктивная) и устанавливает оптимальное время измерения;
• Время измерения для резистивных объектов: 7–15 секунд. Этого достаточно для стабилизации показаний на низкоиндуктивных цепях;
• Время измерения для индуктивных объектов: не менее 10 секунд. Увеличенное время обусловлено необходимостью достижения установившегося тока в обмотке;
• Функция размагничивания магнитопровода: удаляет остаточную намагниченность сердечника после предыдущих измерений, что особенно важно при контроле трансформаторов с замкнутым магнитопроводом;
• Специализированный алгоритм для аморфных магнитопроводов: обеспечивает корректные показания на трансформаторах с нестандартными магнитными свойствами, используемых в современных источниках питания.

Питание, защита и управление

Микроомметр TMC-6500 спроектирован для работы в лабораториях и в полевых условиях с возможностью автономного и сетевого питания. Дополнительные параметры обеспечивают безопасность и удобство эксплуатации:

• Аккумуляторная батарея: Li-Ion 7,2 В, ёмкость 8,8 А·ч. Количество измерений с током 10 А от одного заряда составляет 200–250 циклов;
• Питание от сети переменного тока: 187…264 В, 50 Гц, потребляемый ток до 16 А, мощность до 1200 Вт. Зарядное устройство работает при температуре от −20 до +50 °C, время зарядки — около 3,5 часов;
• Степень защиты: IP40 при работе от сети или аккумулятора, IP67 при транспортировке в закрытом кейсе. Пылевлагозащита позволяет использовать прибор в условиях повышенной влажности и запылённости;
• Категория электробезопасности: CAT II/300 В, двойная изоляция по ГОСТ IEC 61010-1-2014;
• Интерфейсы: USB и LAN для передачи данных на ПК, регистрации результатов и удалённого управления. Графический TFT-дисплей с высоким разрешением отображает измеренные значения, графики и меню настроек;
• Габариты и масса: 401×307×175 мм, 8,7 кг. Прибор поставляется в защитном кейсе, обеспечивающем сохранность при транспортировке и хранении.

Покупка Sonel TMC-6500 микроомметр в BESTKIP

Купить Sonel TMC-6500 микроомметр можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — уточним задачу измерения изоляции/заземления и конфигурацию TMC-6500.
