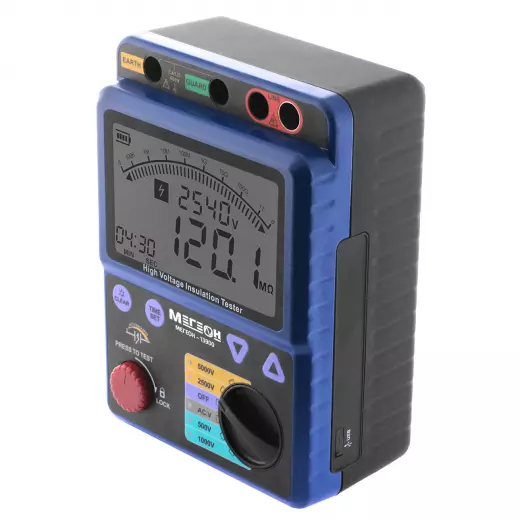

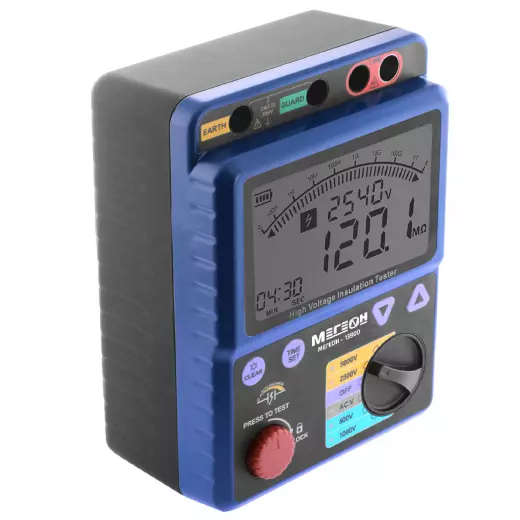

МЕГЕОН 13900 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13900 — это высоковольтный цифровой мегаомметр, рассчитанный на испытательное напряжение до 5000 В включительно. Модель 13900 позволяет оценивать сопротивление изоляции в диапазоне до 1000 ГОм, что востребовано при проверке силовых кабелей среднего и высокого напряжения, обмоток мощных трансформаторов и высоковольтных вводов. Прибор объединяет функции мегаомметра и вольтметра постоянного/переменного тока, а его конструкция с питанием от восьми элементов типа С обеспечивает до 15 часов непрерывной работы. Масса 1080 г и увеличенные габариты корпуса (150×210×95 мм) соответствуют классу аппаратов для промышленного применения.

Высоковольтные выходные режимы

Мегаомметр 13900 генерирует испытательное напряжение четырёх номиналов: 500, 1000, 2500 и 5000 В. Ток короткого замыкания ограничен 2,0 мА, а максимальный выходной ток (IH) не превышает 1,1 мА. Для каждого номинала в каталоге указан стандартный тестовый резистор и соответствующий ток нагрузки:

• 500 В: стандартный тест 500 кОм, ток 1,0…1,2 мА
• 1000 В: тест 1 МОм, ток 1,0…1,2 мА
• 2500 В: тест 2,5 МОм, ток 1,0…1,2 мА
• 5000 В: тест 5 МОм, ток 1,0…1,2 мА

Стабильность выходного напряжения во всех режимах подтверждается одинаковым током нагрузки на стандартных резисторах, что гарантирует достоверность результатов при измерении высокоомной изоляции.

Диапазоны и точность измерений

Измеритель 13900 перекрывает сопротивление изоляции от 0 до 1000 ГОм с автоматическим выбором поддиапазона на основе 999 отсчётов ЖК-дисплея. Границы диапазонов и погрешность распределены следующим образом:

• 0…99,9 ГОм: основная погрешность ±5 % ±3 единицы младшего разряда
• 100…1000 ГОм: основная погрешность ±20 %
• Автоматическое переключение пределов происходит при превышении 1000 отсчётов (переход вверх) или менее 95 отсчётов (переход вниз)
• Время одного измерения — от 0,5 до 10 отсчётов в секунду

При превышении предела измерений на экране высвечивается символ 0L, что исключает неверную интерпретацию зашкаливающих значений.

Измерение напряжения и защита цепей

Встроенный вольтметр модели 13900 измеряет как постоянное, так и переменное напряжение (частота 50–60 Гц) в диапазоне 30…600 В. Разрешение — 1 В, погрешность — ±2 % ±3 е.м.р. Функция контроля напряжения позволяет перед началом мегаомметрии убедиться в отсутствии опасного потенциала на объекте: символ L0 на дисплее указывает, что напряжение отсутствует или находится за пределами рабочего диапазона. Защита входных цепей рассчитана на перегрузку до 720 В переменного тока (10 с) в режиме вольтметра и до 1200 В переменного тока (10 с) в режиме измерения сопротивления.

Питание, условия работы и габариты

Мегаомметр 13900 работает от восьми элементов питания типоразмера С (LR14) напряжением 1,5 В или от аккумуляторов этого же типоразмера с напряжением 1,2 В, обеспечивая суммарное питающее напряжение 12 В. Среднее потребление тока — около 50 мА, максимальное — до 300 мА. От одного комплекта батарей обеспечивается в среднем 15 часов непрерывной работы. Прибор рассчитан на эксплуатацию внутри помещений на высоте не более 2000 м над уровнем моря при температуре 0…40 °С и влажности до 85 %. Для хранения допустимы температуры от −20 до +60 °С и влажность до 90 %. Электрическая прочность изоляции между цепью и корпусом выдерживает испытательное напряжение 8320 В (50/60 Гц) в течение 5 секунд, а сопротивление изоляции между цепью и периферией составляет не менее 1000 МОм при напряжении 1000 В постоянного тока. Масса прибора без элементов питания и щупов — 1080 г.
