МЕГЕОН 13400 Измеритель сопротивления заземления

Измеритель сопротивления заземления МЕГЕОН 13400 — это аналоговый прибор с ручным генератором, предназначенный для измерения сопротивления заземляющих устройств по трёхпроводной схеме. Модель 13400 выдаёт испытательное напряжение 150 В и перекрывает диапазон от 0,1 до 1000 Ом с переключаемыми множителями и дискретностью от 0,1 до 10 Ом. Измеритель ориентирован на эксплуатацию в полевых и производственных условиях, допуская работу при температуре до +50 °C и воздействие внешнего магнитного поля напряжённостью до 0,4 кА/м. Прибор поставляется в комплекте с сумкой для хранения и транспортировки.

Диапазоны и разрешение

• Диапазон 1: 0,1…10 Ом с множителем 1 и разрешением 0,1 Ом.
• Диапазон 2: 1…100 Ом с множителем 10 и разрешением 1 Ом.
• Диапазон 3: 10…1000 Ом с множителем 100 и разрешением 10 Ом.
• Испытательное напряжение: 150 В — достаточный потенциал для пробивания поверхностных плёнок и оксидных слоёв на контактах заземлителей, характерных для реальных условий эксплуатации.
• Применение: выбор конкретного поддиапазона определяется ожидаемым сопротивлением контура — от плотных городских заземлителей (единицы Ом) до протяжённых контуров в грунтах с высоким удельным сопротивлением (сотни Ом).

Погрешность и стабильность

• Формула погрешности для диапазона 0,1…10 Ом: ±(0,03 × R + 0,3 Ом), где R — измеренное значение.
• Погрешность для диапазона 1…100 Ом: ±(0,03 × R + 3 Ом).
• Погрешность для диапазона 10…1000 Ом: ±(0,03 × R + 30 Ом).
• Особенность расчёта: аддитивная составляющая (слагаемое) увеличивается с ростом множителя, что характерно для аналоговых измерительных схем с шунтами. Относительная погрешность 3 % от показаний сохраняется во всём диапазоне.
• Номинальная частота вращения ручки генератора: 150 об/мин. Стабильность выходного напряжения и корректность отсчёта достигаются при поддержании этой скорости, на что указывает встроенный тахометр или световая индикация.

Условия эксплуатации и защита

• Рабочая температура: от +5 до +50 °C — более широкий верхний предел по сравнению с большинством лабораторных приборов, позволяющий работать в жарких климатических зонах и вблизи нагретого оборудования.
• Влажность при эксплуатации: не более 70 % (без конденсации). Требование к отсутствию росы обусловлено высоким испытательным напряжением 150 В, чтобы исключить поверхностные токи утечки, искажающие результат.
• Температура хранения и транспортировки: от –30 до +60 °C при влажности до 85 %, без выпадения конденсата. Допустимый перепад температур позволяет перевозить прибор в неотапливаемом транспорте и хранить в складских помещениях без специального климат-контроля.
• Устойчивость к внешним полям: предельная напряжённость внешнего магнитного поля не более 0,4 кА/м. Эта характеристика важна при измерениях вблизи токоведущих частей с большими рабочими токами, например, в распредустройствах или у трансформаторных подстанций.
• Эргономика: корпус прибора имеет размеры 172×116×135 мм, масса изделия — 1500 г, масса полного комплекта поставки — 2900 г. Ручной генератор не требует внешнего питания, что делает 13400 автономным в условиях отсутствия сети.

Конструкция и комплектация

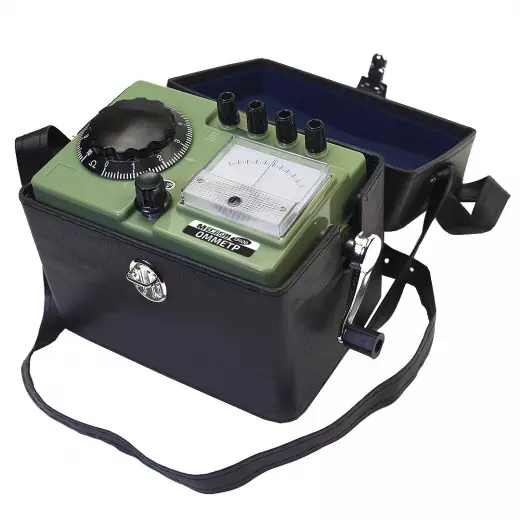

• Тип генератора: ручной (маховичный) — механогенератор, встроенный в корпус, вращением которого создаётся испытательное напряжение 150 В.
• Метод измерения: трёхзажимной (потенциальный и токовый зонды, заземлитель), реализуемый через четыре зажима с цветовой маркировкой для быстрой идентификации.
• Отсчётное устройство: аналоговая шкала с логометрическим механизмом, нечувствительным к изменению частоты вращения ручки в определённых пределах — результат считывается непосредственно по шкале без пересчёта.

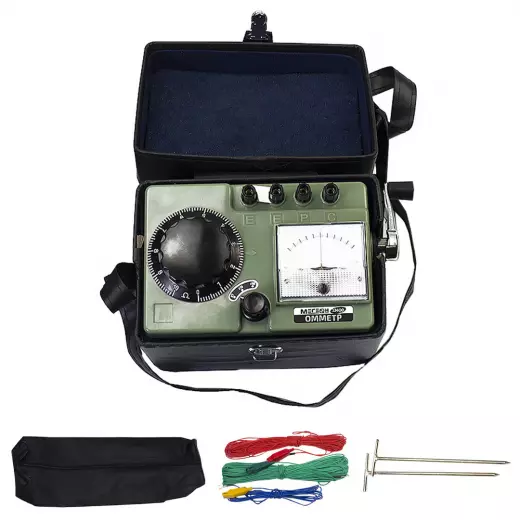

• Сумка для переноски: габариты сумки 220×135×150 мм, предусмотрена для размещения прибора, измерительных проводов и вспомогательных зажимов.
• Масса комплекта: 2900 г — включает сам прибор и все необходимые аксессуары для проведения измерений по стандартной трёхпроводной методике.
• Практическая ценность: отсутствие батарей исключает проблему их замены в полевых условиях, а широкий температурный диапазон и устойчивость к помехам делают 13400 подходящим выбором для служб эксплуатации, электролабораторий и энергоаудита, где требуется проверка контуров заземления на объектах с тяжёлыми условиями работы.
