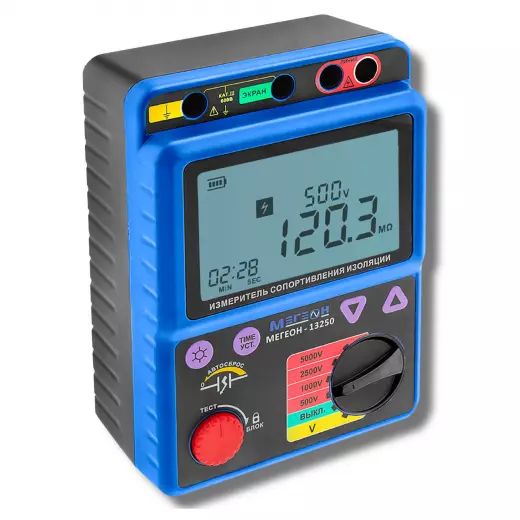

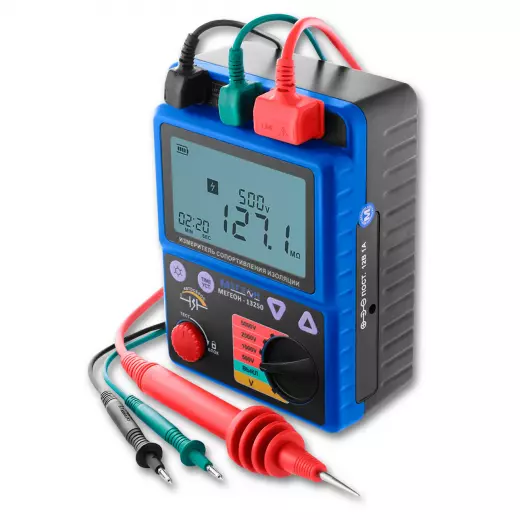

МЕГЕОН 13250 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13250 — это высоковольтный цифровой мегаомметр, формирующий испытательное напряжение 500, 1000, 2500 и 5000 В для проверки изоляции силовых кабелей и высоковольтного оборудования. Модель 13250 перекрывает диапазон сопротивлений до 1000 ГОм с основной погрешностью ±5 % и автоматическим переключением поддиапазонов. Встроенный вольтметр измеряет постоянное и переменное напряжение до 600 В, а защита входных цепей рассчитана на перегрузку до 1200 В переменного тока. Питание осуществляется от восьми элементов типа С или внешнего AC-адаптера, масса прибора без батарей и щупов — 1030 г.

Высоковольтные режимы

Мегаомметр 13250 генерирует четыре фиксированных испытательных напряжения. Для каждого номинала в каталоге указан стандартный тестовый резистор и диапазон тока нагрузки, что подтверждает стабильность выходного параметра:

• 500 В: стандартный тест 500 кОм, ток нагрузки 1,0…1,2 мА
• 1000 В: тест 1 МОм, ток нагрузки 1,0…1,2 мА
• 2500 В: тест 2,5 МОм, ток нагрузки 1,0…1,2 мА
• 5000 В: тест 5 МОм, ток нагрузки 1,0…1,2 мА

Выходной ток (IH) не превышает 1,1 мА, ток короткого замыкания (IКЗ) ограничен 1,2 мА.

Диапазоны и погрешность

Прибор 13250 отображает результаты на ЖК-дисплее с максимальным числом отсчётов 999. В зависимости от выбранного испытательного напряжения автоматически активируются соответствующие поддиапазоны:

• 0…999 МОм — для напряжения 500 В
• 0…1,99 ГОм — для напряжения 1000 В
• 0…99,9 ГОм — для напряжения 2500 В
• 0…1000 ГОм — для напряжения 5000 В

Основная допустимая погрешность во всех диапазонах составляет ±5 %. Автоматическое переключение пределов происходит при превышении 1000 отсчётов (переход вверх) или при снижении ниже 95 отсчётов (переход вниз). Частота измерений — от 0,5 до 10 отсчётов в секунду.

Измерение напряжения и защита

Встроенный вольтметр модели 13250 измеряет как переменное напряжение частотой 50–60 Гц, так и постоянное напряжение в диапазоне 30…600 В. Разрешение составляет 1 В, погрешность — ±5 %. Символ L0 на дисплее информирует об отсутствии измеряемого напряжения или его выходе за границы диапазона. Защита цепей: при измерении сопротивления допустима перегрузка переменным напряжением до 1200 В в течение 10 секунд, в режиме вольтметра — до 720 В (10 с). Изоляция между цепями и корпусом выдерживает испытательное напряжение 8320 В (50/60 Гц) в течение 5 секунд, сопротивление изоляции — не менее 1000 МОм при напряжении 1000 В постоянного тока.

Питание и условия работы

Мегаомметр 13250 может питаться от восьми элементов типа С (LR14) напряжением 1,5 В, обеспечивающих суммарное питание 12 В, либо от аккумуляторов того же типоразмера (1,2 В). Предусмотрено также подключение внешнего AC-адаптера. Максимальный потребляемый ток — до 300 мА, средний — около 50 мА. От одного комплекта батарей прибор работает в среднем 15 часов непрерывно. Условия эксплуатации: температура 0…40 °С, влажность не более 85 %. Для хранения допустимы температуры от −20 до +60 °С при влажности до 90 %. Габаритные размеры корпуса — 150×210×95 мм, масса без батарей и щупов — 1030 г.

Покупка МЕГЕОН 13250 Измеритель сопротивления изоляции (мегаомметр) в BESTKIP

Купить МЕГЕОН 13250 Измеритель сопротивления изоляции (мегаомметр) можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по испытательному напряжению и диапазону R для 13250.
