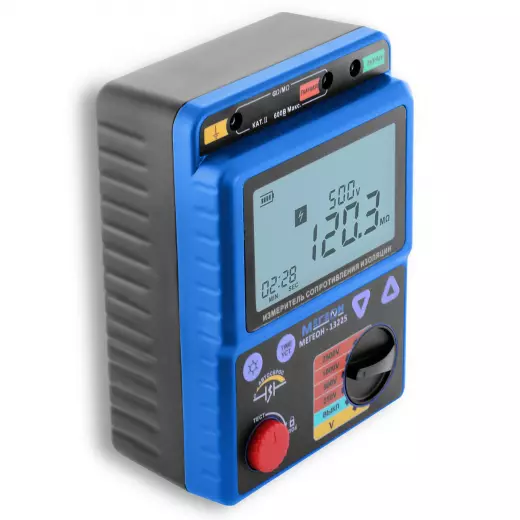

МЕГЕОН 13225 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13225 — это цифровой мегаомметр с четырьмя испытательными напряжениями (250, 500, 1000 и 2500 В), перекрывающий диапазон сопротивлений от 0 до 99,9 ГОм. Прибор сочетает функцию измерения сопротивления изоляции с возможностью контроля переменного и постоянного напряжения до 600 В, оснащён автоматическим переключением поддиапазонов и многоуровневой защитой от перегрузок. Модель 13225 питается от восьми элементов типа С (LR14) или внешнего адаптера, потребляя в среднем около 40 мА, что обеспечивает до 15 часов непрерывной работы. Компактный корпус (150×210×95 мм) и масса 950 г (без батарей и щупов) делают прибор удобным для выездных диагностических работ на объектах энергетики и промышленного оборудования.

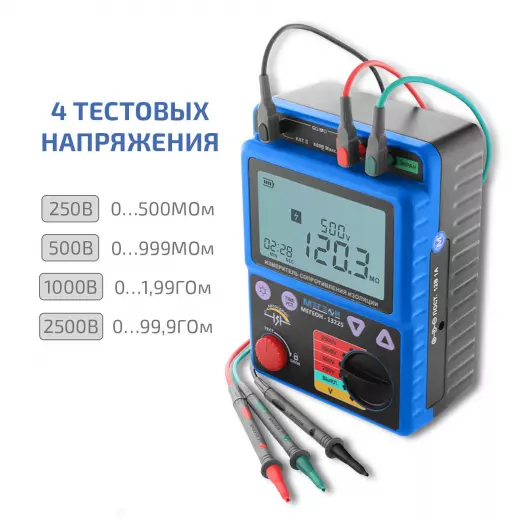

Четыре испытательных напряжения

Выбор номинального напряжения в модели 13225 определяет максимальный предел измерений, а также значение тока при стандартном тесте.

• Режим 250 В: диапазон измерения 0…500 МОм, стандартный тест — 500 кОм с током 0,5…0,55 мА.
• Режим 500 В: диапазон 0…999 МОм, стандартный тест — 500 кОм с током 1…1,2 мА.
• Режим 1000 В: диапазон 0…1,99 ГОм, стандартный тест — 1 МОм с током 1…1,2 мА.
• Режим 2500 В: максимальный диапазон 0…99,9 ГОм, стандартный тест — 2,5 МОм с током 1…1,2 мА.

Автоматическое переключение поддиапазонов происходит при превышении 1000 отсчётов (переход на более высокий диапазон) и при снижении ниже 95 отсчётов (возврат на более низкий). Это исключает необходимость ручного выбора предела и ускоряет процесс измерения.

Погрешность и токи

Для всех режимов измерения сопротивления изоляции базовая погрешность составляет ±5 % ± 3 единицы младшего разряда. Такая точность достаточна для большинства диагностических задач — от проверки изоляции обмоток электродвигателей до оценки состояния силовых кабелей и трансформаторов.

Ток короткого замыкания (IКЗ) ограничен на уровне не более 2,0 мА, ток нагрузки (IH) — не более 1,1 мА. Эти значения гарантируют стабильный результат даже при измерении изоляции с частичным увлажнением или поверхностным загрязнением. Встроенный вольтметр позволяет контролировать переменное и постоянное напряжение в диапазоне 30…600 В с разрешением 1 В и погрешностью ±(3 % + 3 е.м.р.) — полезно для проверки отсутствия опасного потенциала на объекте перед началом тестирования.

Защита от перегрузок

Модель 13225 оснащена многоуровневой системой защиты входных цепей, что критично при работе на объектах с высокими помехами и остаточным потенциалом.

• Защита в режиме сопротивления: выдерживает переменное напряжение 1200 В в течение 10 секунд.
• Защита в режиме вольтметра: рассчитана на переменное напряжение 720 В в течение 10 секунд.
• Диэлектрическая прочность: испытательное напряжение между цепью и корпусом — 8320 В (50/60 Гц) в течение 5 секунд.
• Собственное сопротивление изоляции прибора: между цепью и периферийными элементами — не менее 1000 МОм при 1000 В постоянного тока.

Питание и условия эксплуатации

Прибор работает от восьми элементов типа С (LR14) с номиналом 1,5 В (общее напряжение 12 В) либо от аккумуляторов того же типоразмера (1,2 В). Предусмотрено подключение внешнего AC-адаптера. Средний ток потребления — около 40 мА, максимальный — не более 200 мА; ресурса батарей хватает примерно на 15 часов непрерывной работы.

Климатические условия эксплуатации: температура от 0 до +40 °С при относительной влажности не выше 85 %. Хранение допускается при температурах от -20 до +60 °С и влажности до 90 %. Прибор предназначен для работы внутри помещений на высоте не более 2000 м над уровнем моря. Индикация перегрузки организована с помощью символов «0L» (превышение предела измерения сопротивления) и «L0» (отсутствие измеряемого напряжения или выход за диапазон).
