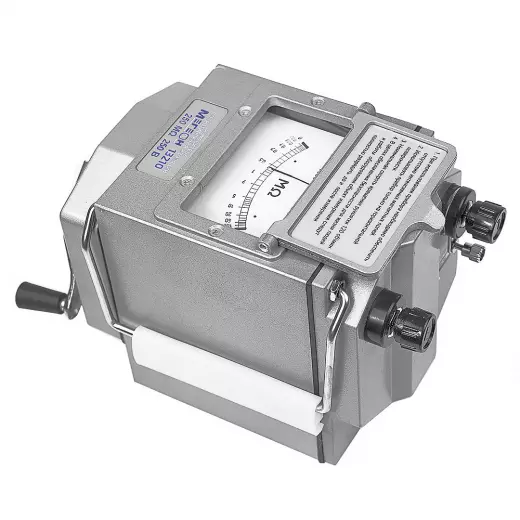

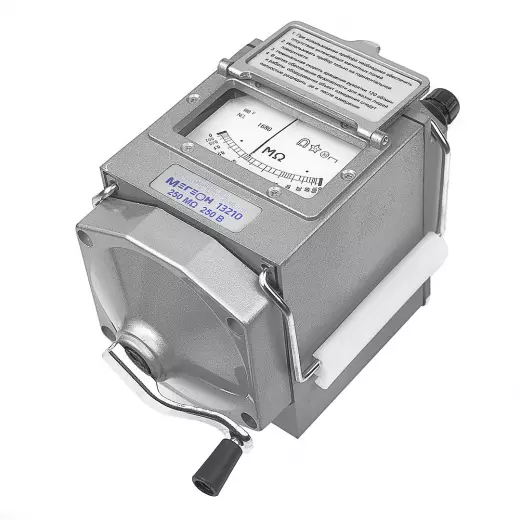

МЕГЕОН 13210 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13210 (мегаомметр) — это аналоговый прибор с ручным приводом, предназначенный для проверки состояния изоляции электрических цепей при испытательном напряжении 250 В. Модель 13210 имеет диапазон измерения от 0,05 до 250 МОм с погрешностью 10% и аналоговой шкалой длиной дуги около 65 мм. Прибор работает в прерывистом режиме (1 минута измерения, 2 минуты паузы) и приводится в действие вращением рукоятки с номинальной скоростью 120 об/мин. Мегаомметр 13210 подходит для оперативного контроля изоляции в лабораторных и полевых условиях при температуре от 0 до +40 °C, а также может применяться в качестве тестера для проверки кабелей, обмоток и распределительных устройств низкого напряжения.

Испытательное напряжение

• Номинальное испытательное напряжение: 250 В. Данное значение фиксировано и оптимально для проверки изоляции цепей напряжением до 220 В (бытовая проводка, осветительные сети, электроинструмент).
• Диапазон измерения сопротивления: от 0,05 до 250 МОм. Нижняя граница 0,05 МОм позволяет фиксировать изоляцию с частичными повреждениями, верхняя — 250 МОм — соответствует нормальным значениям для сухой изоляции бытовых сетей.
• Погрешность измерения: 10%. Данное значение характерно для аналоговых приборов с ручным приводом и достаточно для большинства оперативных проверок.
• Испытание изоляции прибора: сопротивление изоляции между проводами и внешним корпусом — не менее 20 МОм. Это гарантирует безопасность оператора при работе с высоковольтными цепями.

Условия работы и внешние влияния

• Влияние внешнего магнитного поля: при напряжённости поля 0,4 кА/м допустимые изменения показаний составляют 100% от деления шкалы. Прибор не рекомендуется использовать вблизи сильноточных шин и трансформаторов.
• Влияние наклона: при отклонении от вертикали на 5° допустимая погрешность возрастает на 50% от деления шкалы. Для получения корректных результатов мегаомметр 13210 должен устанавливаться на ровной поверхности.
• Номинальная скорость вращения рукоятки: 120 об/мин. Отклонение от этой скорости может влиять на стабильность выходного напряжения и точность показаний.
• Режим работы: прерывистый — 1 минута измерения, 2 минуты паузы. Это ограничение связано с нагревом внутренних цепей и генератора при длительной работе.

Конструктивные особенности

• Аналоговая шкала с длиной дуги ~65 мм: обеспечивает визуальное считывание показаний с дискретностью, достаточной для оценки состояния изоляции (0,05…250 МОм). Шкала размечена в мегаомах и позволяет быстро определить принадлежность результата к норме или дефекту.
• Ручной привод: генератор постоянного тока встроен в корпус и приводится во вращение рукояткой. Отсутствие батарей и аккумуляторов делает мегаомметр 13210 независимым от внешних источников питания.
• Габариты и масса: 210×115×140 мм, вес 1070 г (без упаковки). Компактный корпус и умеренный вес позволяют носить прибор в сумке и использовать на высоте (опоры ЛЭП, лестницы).
• Габариты в упаковке и вес с упаковкой: 230×145×165 мм, 1210 г. Упаковка защищает прибор при транспортировке в неотапливаемом транспорте и на складах.

Климатические и эксплуатационные условия

• Рабочие условия эксплуатации: температура от 0 до +40 °C, относительная влажность не более 60 %. Мегаомметр 13210 предназначен для работы в отапливаемых помещениях и на открытом воздухе в тёплый период.
• Условия транспортировки и хранения: температура от −20 до +60 °C, влажность до 80 %. Расширенный диапазон хранения допускает размещение прибора на складах и в транспортных контейнерах без климатического контроля.
• Испытательное напряжение при проверке прибора: переменное синусоидальное напряжение частотой 50 Гц в течение 1 минуты. Данное испытание подтверждает диэлектрическую прочность изоляции корпуса и измерительных цепей.
• Ограничения по применению: прибор не предназначен для работы в условиях повышенной влажности, вблизи сильных магнитных полей и при наклоне более 5° от вертикали. Для точных измерений рекомендуется предварительное отключение объекта от сети и разряд ёмкости.
