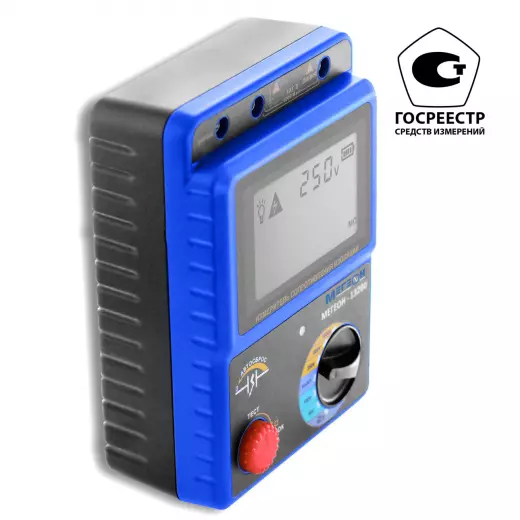

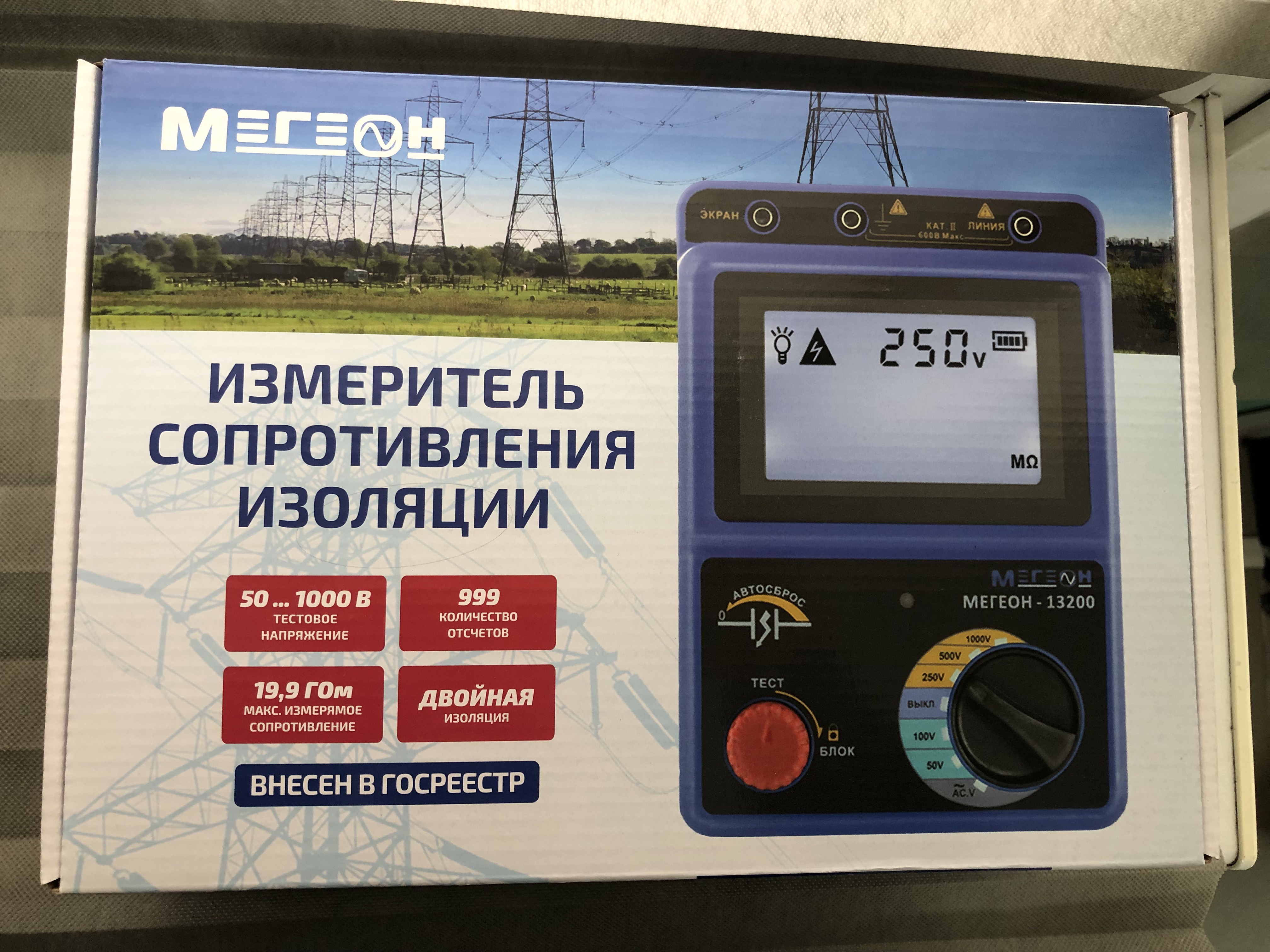

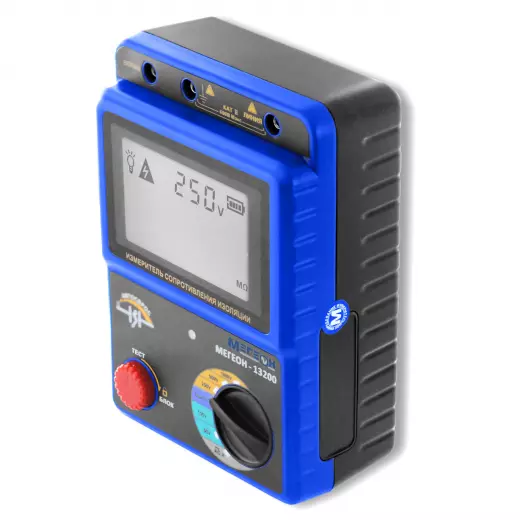

Измеритель сопротивления изоляции МЕГЕОН 13200 — это портативный цифровой мегаомметр, предназначенный для проверки сопротивления изоляции кабелей, обмоток электродвигателей и силовых трансформаторов. Модель 13200 предлагает выбор из пяти испытательных напряжений — от 50 до 1000 В, что позволяет подбирать режим тестирования под класс напряжения электрооборудования. Встроенный измеритель переменного напряжения 30…600 В и автоматическое переключение диапазонов делают прибор удобным инструментом для электромонтажных и пусконаладочных работ. Питание от шести элементов АА обеспечивает до 15 часов непрерывной работы, а масса прибора составляет всего 550 г.
Испытательное напряжение и холостой ход
Выбор испытательного напряжения определяет корректность оценки состояния изоляции. Прибор 13200 формирует постоянное напряжение с фиксированными номиналами: 50, 100, 250, 500 и 1000 В. Допуски на напряжение холостого хода указаны в каталоге для каждого предела:
- Напряжение 50 В: разброс от +10 % до −5 % от номинала
- Напряжение 100 В: допуск +10 %/−0 %
- Напряжение 250 В: допуск +15 %/−0 %
- Напряжение 500 В: допуск +20 %/−0 %
- Напряжение 1000 В: допуск +20 %/−0 %
Ток короткого замыкания (IКЗ) не превышает 2,0 мА, а максимальный ток нагрузки (IH) ограничен значением 1,1 мА. Эти параметры гарантируют стабильность выходного напряжения под нагрузкой, что важно для повторяемости результатов при проверке изоляции с высоким сопротивлением.
Диапазоны сопротивления и погрешность
Мегаомметр 13200 перекрывает широкий диапазон измеряемых сопротивлений: от 100 кОм до 19,9 ГОм. В зависимости от номинального напряжения прибор автоматически выбирает поддиапазоны, а на индикаторе с 999 отсчётами отображаются значения до превышения предела (символ 0L). Погрешность зависит от величины сопротивления:
- ±8 % — для диапазона от 100 кОм до 0,999 ГОм
- ±10 % — для диапазона от 1 ГОм до 19,9 ГОм
Автоматическое переключение поддиапазонов работает при превышении 1000 отсчётов (переход на более высокий диапазон) или при снижении ниже 95 отсчётов (переход на более низкий). Время одного измерения составляет от 0,5 до 10 отсчётов в секунду, что позволяет быстро оценивать состояние изоляции без длительного ожидания установления показаний.
Контроль переменного напряжения
Дополнительная функция измерения переменного напряжения расширяет сферу применения мегаомметра 13200. Прибор измеряет напряжение в диапазоне 30…600 В с частотой 50/60 Гц. Разрешение составляет 1 В, погрешность — ±2 % ±3 единицы младшего разряда. Эта возможность пригодится для проверки наличия напряжения перед началом измерения сопротивления изоляции (символ L0 информирует об отсутствии сигнала или его выходе за пределы диапазона). Защита от перегрузки при измерении напряжения рассчитана на 720 В переменного тока в течение 10 секунд.
Защита, питание и условия эксплуатации
Измеритель 13200 оснащён многоуровневой защитой входных цепей. При измерении сопротивления допустима кратковременная перегрузка переменным напряжением до 1200 В в течение 10 секунд. Испытательное напряжение изоляции между цепью и корпусом составляет 8320 В переменного тока (50/60 Гц) в течение 5 секунд, а сопротивление изоляции между цепью и периферией — не менее 1000 МОм при напряжении 1000 В постоянного тока.
Прибор питается от шести элементов АА (или аккумуляторов) напряжением 9 В. Максимальный потребляемый ток не превышает 200 мА, средний ток — около 40 мА. От одного комплекта батарей мегаомметр 13200 работает в среднем 15 часов непрерывно (НР). Условия эксплуатации: температура от 0 до +40 °С, относительная влажность не более 85 %. Для хранения допустим расширенный диапазон температур от −20 до +60 °С при влажности до 90 %. Габаритные размеры прибора — 126×175×70 мм, масса без батарей и щупов — 550 г.
