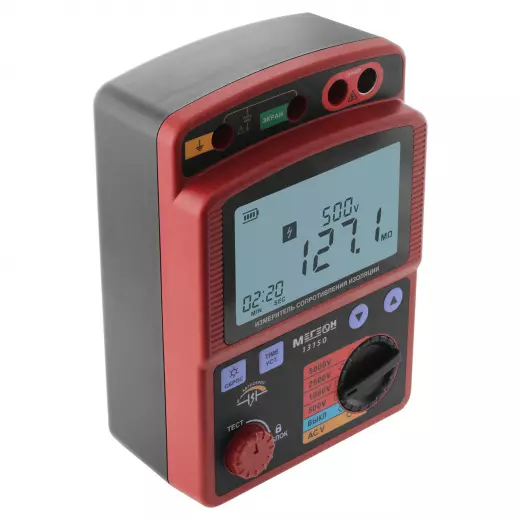

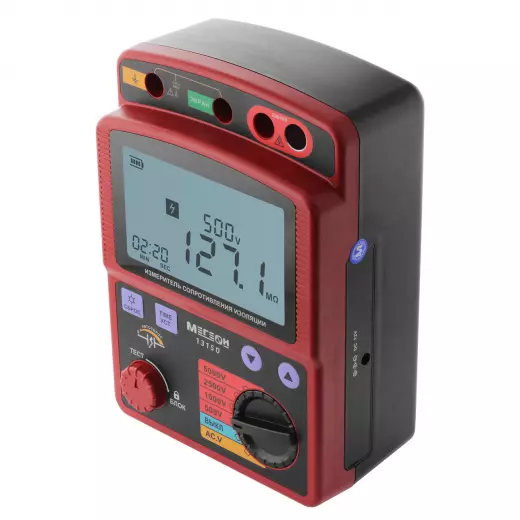

МЕГЕОН 13150 Измеритель сопротивления изоляции

Измеритель сопротивления изоляции МЕГЕОН 13150 — это прибор высокого напряжения, предназначенный для диагностики изоляции силовых кабелей, трансформаторов и высоковольтных двигателей при тестовых напряжениях до 5000 В. Модель перекрывает диапазон сопротивлений от 0 до 1000 ГОм, используя четыре фиксированных испытательных напряжения: 500, 1000, 2500 и 5000 В. Наряду с измерением сопротивления изоляции, 13150 выполняет функцию вольтметра для контроля постоянного и переменного напряжения в цепях до 600 В. Прибор построен на ЖК-дисплее с автоматическим переключением поддиапазонов, оснащён встроенной защитой от перегрузок и рассчитан на длительную автономную работу (до 15 часов) от батарей типа С.

Диапазоны на всех напряжениях

В зависимости от выбранного номинального напряжения, мегаомметр 13150 динамически изменяет максимальный предел измерений, охватывая как низкие значения сопротивления, так и сверхвысокие — до тераомного диапазона.

• Режим 500 В: позволяет работать в двух поддиапазонах: от 0 до 99,9 МОм и от 100 до 999 МОм. Ток при стандартном тесте (на нагрузке 0,5 МОм) составляет 1…1,2 мА.
• Режим 1000 В: добавляет к базовым диапазонам (до 99,9 МОм и до 999 МОм) третий поддиапазон — 1…1,99 ГОм. Стандартный тест выполняется при токе 1…1,2 мА на нагрузке 1 МОм.
• Режим 2500 В: последовательно охватывает диапазоны 0…99,9 МОм, 100…999 МОм, 1…9,99 ГОм и 10,0…99,9 ГОм. Ток на нагрузке 2,5 МОм — 1…1,2 мА.
• Режим 5000 В: обеспечивает максимальное расширение шкалы — 0…99,9 МОм, 100…999 МОм, 1…9,99 ГОм, 10…99,9 ГОм и 100…1000 ГОм. Стандартный тест выполняется при 1…1,2 мА на нагрузке 5 МОм.

Автоматическое переключение поддиапазонов происходит при превышении 1000 отсчётов (переход на более высокий диапазон) и при снижении ниже 95 отсчётов (возврат на более низкий).

Погрешность и ток КЗ

Заявленная точность измерений для модели 13150 зависит от величины измеряемого сопротивления. Для значений до 99,9 ГОм погрешность составляет ±5 % ± 3 единицы младшего разряда, что соответствует классу прецизионных измерителей изоляции. На участке от 100 до 1000 ГОм допустимая погрешность расширяется до ±20 %, что характерно для измерений на пределе чувствительности прибора в тераомной области.

Величина тока короткого замыкания на всех напряжениях удерживается на уровне приблизительно 1,3 мА. Это значение обеспечивает стабильный результат даже при работе с влажной или загрязнённой изоляцией, минимизируя влияние поверхностных токов утечки.

Защита по напряжению и изоляция цепей

Инженерная проработка мегаомметра 13150 включает многоуровневую систему защиты от перенапряжений, что критично при работе на объектах с высокими помехами и остаточным потенциалом.

• Защита от перегрузки в режиме сопротивления: выдерживает воздействие переменного напряжения 1200 В в течение 10 секунд без повреждения входных цепей.
• Защита в режиме измерения напряжения: рассчитана на переменное напряжение до 720 В (в течение 10 секунд).
• Диэлектрическая прочность прибора: испытательное напряжение между цепью и корпусом составляет 8320 В (50/60 Гц) в течение 5 секунд.
• Сопротивление изоляции прибора: между цепью и периферийными элементами — не менее 1000 МОм при постоянном напряжении 1000 В.

Питание, условия и защита

Модель 13150 питается от восьми элементов типа С (LR14) с общим номиналом 12 В. Допускается использование как щелочных батарей (1,5 В), так и никель-металлгидридных аккумуляторов (1,2 В). Средний ток потребления составляет около 50 мА, максимальный пиковый — не более 300 мА. Ресурса батарей достаточно для примерно 15 часов непрерывной работы, что позволяет проводить полную серию измерений в течение рабочей смены без подзарядки.

Климатические условия эксплуатации: температура от 0 до +40 °C при относительной влажности не выше 85 %. Хранение допускается при температурах от -20 до +60 °C и влажности до 90 %.

Габаритно-массовые характеристики: 150×210×95 мм, масса 1080 г (без учёта батарей и щупов). Прибор предназначен для работы внутри помещений на высоте не более 2000 м над уровнем моря. Индикация перегрузки организована с помощью символов «0L» (превышение предела измерения сопротивления) и «L0» (отсутствие измеряемого напряжения или выход за диапазон).
