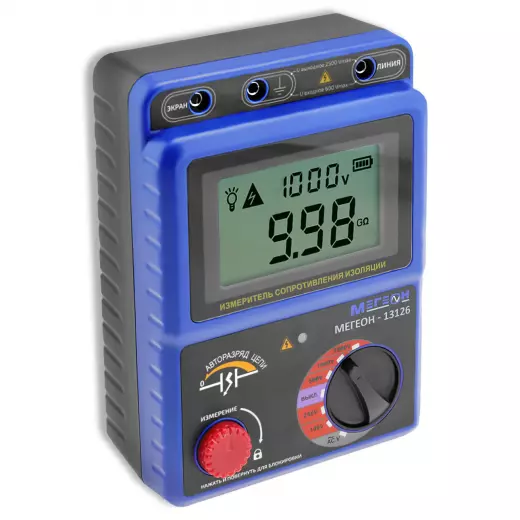

МЕГЕОН 13126 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13126 — это цифровой мегаомметр с пятью фиксированными испытательными напряжениями: 100, 250, 500, 1000 и 2500 В. Модель 13126 перекрывает диапазон сопротивлений от 0 до 50 ГОм с автоматическим выбором поддиапазонов и оснащена встроенным вольтметром переменного напряжения 30…600 В. Прибор питается от шести элементов АА, обеспечивая до 15 часов непрерывной работы, а его масса без щупов составляет 556 г. Сочетание высокого испытательного напряжения до 2500 В и широкого диапазона измерений делает мегаомметр 13126 подходящим инструментом для проверки изоляции силовых кабелей, трансформаторов и высоковольтных вводов.

Пять испытательных напряжений

Мегаомметр 13126 позволяет выбирать режим тестирования в зависимости от класса напряжения проверяемого оборудования. Для каждого номинала в каталоге указаны допуски на напряжение холостого хода и стандартный тестовый резистор с соответствующим током нагрузки:

• 100 В: допуск +10 %/−0 %, ток 0,2…0,25 мА при нагрузке 0,5 МОм
• 250 В: допуск +10 %/−0 %, ток 0,5…0,55 мА при нагрузке 0,5 МОм
• 500 В: допуск +20 %/−0 %, ток 1,0…1,1 мА при нагрузке 0,5 МОм
• 1000 В: допуск +20 %/−0 %, ток 1,0…1,1 мА при нагрузке 1,0 МОм
• 2500 В: допуск +20 %/−0 %, ток 1,0…1,1 мА при нагрузке 2,5 МОм

Ток короткого замыкания ограничен на уровне 1,3 мА, что предотвращает повреждение изоляции при пробое и обеспечивает безопасность оператора.

Диапазоны и погрешность измерений

В зависимости от установленного испытательного напряжения прибор 13126 автоматически переключает поддиапазоны, отображая на ЖК-дисплее до 999 отсчётов. Совокупный диапазон измеряемых сопротивлений разбит на два класса точности:

• ±8 % — для сопротивлений от 100 кОм до 10 ГОм включительно
• ±10 % — для сопротивлений от 10 ГОм до 50 ГОм

Автоматическое переключение диапазонов происходит при превышении 1000 отсчётов (переход на более высокий предел) или при снижении ниже 95 отсчётов (переход на более низкий). Частота обновления показаний составляет от 0,5 до 10 измерений в секунду, что позволяет быстро оценить динамику изменения сопротивления изоляции.

Контроль переменного напряжения

Встроенный вольтметр мегаомметра 13126 измеряет переменное напряжение частотой 50/60 Гц в диапазоне 30…600 В. Разрешение — 1 В, погрешность — ±(2 % + 3 единицы младшего разряда). Эта функция позволяет перед началом измерения сопротивления изоляции убедиться в отсутствии опасного напряжения на объекте. Защита входных цепей рассчитана на перегрузку переменным напряжением до 720 В в течение 10 секунд в режиме вольтметра и до 1200 В в режиме измерения сопротивления.

Защита, питание и условия работы

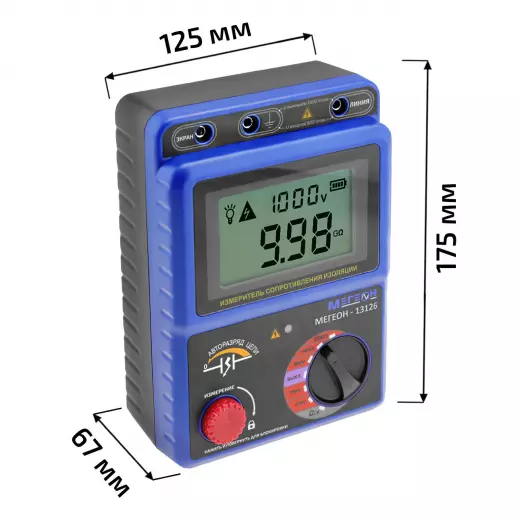

Мегаомметр 13126 имеет усиленную изоляцию между цепями и корпусом: выдерживаемое испытательное напряжение составляет 8320 В переменного тока (50/60 Гц) в течение 5 секунд, а сопротивление изоляции между цепью и периферией — не менее 1000 МОм при напряжении 1000 В постоянного тока. Питание осуществляется от шести элементов АА (1,5 В), формирующих суммарное напряжение 9 В. Максимальный потребляемый ток не превышает 800 мА, средний расход энергии обеспечивает до 15 часов непрерывной работы. Условия эксплуатации: температура 0…40 °С, относительная влажность до 85 %. Для хранения допустим диапазон −20…+60 °С при влажности до 90 %. Габаритные размеры прибора — 175×125×67 мм, масса без щупов — 556 г.

Покупка МЕГЕОН 13126 Измеритель сопротивления изоляции (мегаомметр) в BESTKIP

Купить МЕГЕОН 13126 Измеритель сопротивления изоляции (мегаомметр) можете в BESTKIP — менеджер уточнит испытательное напряжение, диапазон и сроки поставки по России.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по испытательному напряжению и диапазону R для 13126.
