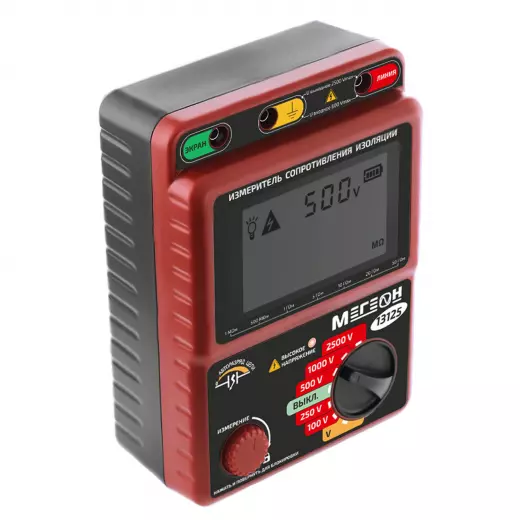

МЕГЕОН 13125 Измеритель сопротивления изоляции (мегаомметр)

Измеритель сопротивления изоляции МЕГЕОН 13125 представляет собой цифровой мегаомметр с пятью фиксированными испытательными напряжениями: 100, 250, 500, 1000 и 2500 В. Прибор перекрывает широкий диапазон измеряемых сопротивлений — от 0 до 49,9 ГОм — с автоматическим переключением поддиапазонов и оснащён встроенным вольтметром для контроля переменного напряжения до 600 В. Модель 13125 питается от шести элементов АА, потребляя не более 800 мА, и обеспечивает до 15 часов непрерывной работы. Компактные габариты (175×125×67 мм) и масса 556 г (без щупов) делают прибор удобным для выездных диагностических работ на объектах энергетики и промышленного оборудования.

Пять испытательных напряжений

Выбор номинального напряжения в модели 13125 определяет не только верхний предел измерений, но и диапазон перекрываемых сопротивлений. Прибор автоматически подбирает поддиапазоны в зависимости от установленного тестового напряжения.

• Режим 100 В: охватывает диапазоны 0…10 МОм, 10…100 МОм, 100…200 МОм. Напряжение холостого хода — 100 В (+10/-0 %), номинальный ток — 0,2…0,25 мА при нагрузке 0,5 МОм.
• Режим 250 В: три поддиапазона: 0…10 МОм, 10…100 МОм, 100…500 МОм. Напряжение холостого хода — 250 В (+10/-0 %), ток — 0,5…0,55 мА при 0,5 МОм.
• Режим 500 В: два поддиапазона: 0…99,9 МОм и 100…999 МОм. Напряжение холостого хода — 500 В (+20/-0 %), ток — 1…1,1 мА при нагрузке 0,5 МОм.
• Режим 1000 В: три поддиапазона: 0…99,9 МОм, 100…999 МОм и 1…19,9 ГОм. Напряжение холостого хода — 1000 В (+20/-0 %), номинальный ток — 1…1,1 мА при 1 МОм.
• Режим 2500 В: максимально широкий охват: 0…99,9 МОм, 100…999 МОм, 1…9,99 ГОм и 10…49,9 ГОм. Напряжение холостого хода — 2500 В (+20/-0 %), ток — 1…1,1 мА при нагрузке 2,5 МОм.

Точность и ток КЗ

Мегаомметр 13125 обеспечивает базовую погрешность измерения сопротивления ±8 % в диапазоне от 100 кОм до 10 ГОм. Для высоких сопротивлений от 10 до 50 ГОм погрешность составляет ±10 %. Такая точность достаточна для большинства диагностических задач — от проверки изоляции обмоток электродвигателей до оценки состояния силовых кабелей.

Ток короткого замыкания на всех режимах удерживается на уровне 1,3 мА. Это значение гарантирует стабильность результата даже при измерении изоляции с частичным увлажнением или поверхностным загрязнением, когда низкий ток КЗ может давать завышенные показания.

Защита и измерение напряжения

Модель 13125 оснащена многоуровневой защитой входных цепей от перенапряжений. В режиме измерения сопротивления прибор выдерживает воздействие переменного напряжения 1200 В в течение 10 секунд; в режиме вольтметра — 720 В в течение 10 секунд. Диэлектрическая прочность изоляции между цепью и корпусом проверяется напряжением 8320 В (50/60 Гц) в течение 5 секунд, а собственное сопротивление изоляции прибора — не менее 1000 МОм при 1000 В постоянного тока.

Встроенный вольтметр позволяет контролировать переменное напряжение в диапазоне 30…600 В (50/60 Гц) с разрешением 1 В и погрешностью ±(2 % + 3 е.м.р.). Это полезно для проверки наличия напряжения на объекте перед началом измерения изоляции — дополнительная мера безопасности и защита прибора от случайного подключения к потенциалу.

Питание и условия эксплуатации

Прибор работает от шести элементов типа АА (1,5 В), включённых последовательно для формирования общего напряжения 9 В. Максимальный потребляемый ток — 800 мА, средний расход — около 50 мА; ресурса батарей хватает в среднем на 15 часов непрерывной работы. Такая автономность позволяет выполнять полную серию измерений без частой замены элементов питания.

Диапазон рабочих температур — от 0 до +40 °С при относительной влажности не выше 85 %. Хранение и транспортировка допускаются при температурах от -20 до +60 °С и влажности до 90 %. Габариты прибора — 175×125×67 мм, масса — 556 г (без учёта щупов). Частота измерений — от 0,5 до 10 измерений в секунду, что обеспечивает оперативное обновление показаний на дисплее.
