МЕГЕОН 13123 Измеритель сопротивления заземления

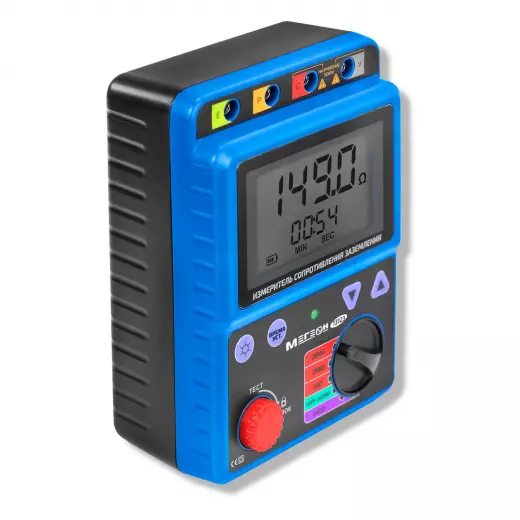

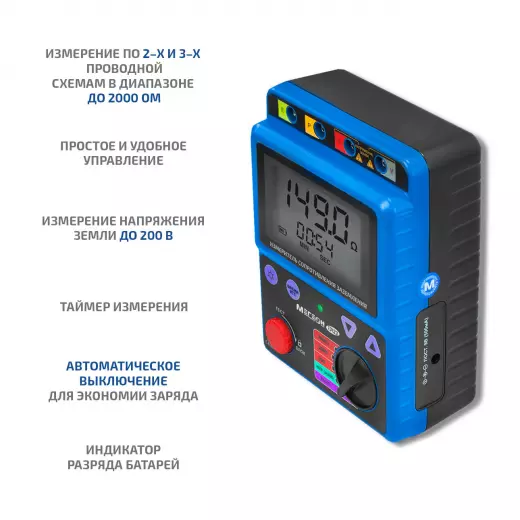

Измеритель сопротивления заземления МЕГЕОН 13123 — это цифровой прибор, предназначенный для измерения сопротивления заземляющих устройств по двух- и трёхпроводной схеме с испытательным током около 3 мА на частоте 820 Гц. Модель 13123 перекрывает три диапазона: 20 Ом, 200 Ом и 2000 Ом, обеспечивая разрешение от 0,01 до 1 Ома в зависимости от выбранного предела. Дополнительно прибор измеряет напряжение на заземлителе в диапазоне до 200 В с дискретностью 0,1 В. Питание осуществляется от шести элементов АА или внешнего адаптера 9 В, корпус имеет размеры 175×125×70 мм и массу 660 граммов с установленными батарейками.

Измерительные диапазоны

• Диапазон 20 Ом: разрешение 0,01 Ом, погрешность ±(2 % от показаний + 0,1 Ом). Этот поддиапазон предназначен для измерения малых сопротивлений заземлителей с низким переходным сопротивлением — например, компактных контуров вблизи подстанций или заземлений молниезащиты.
• Диапазон 200 Ом: разрешение 0,1 Ом, погрешность ±(2 % + 0,3 Ом). Оптимален для проверки заземлений жилых и промышленных зданий, опор воздушных линий электропередачи, где типовые значения лежат в пределах от 4 до 100 Ом.
• Диапазон 2000 Ом: разрешение 1 Ом, погрешность ±(2 % + 3 Ом). Используется для измерения протяжённых контуров в грунтах с высоким удельным сопротивлением (скальные породы, песчаные почвы) и при контроле заземляющих устройств с большим растеканием.
• Испытательный ток и частота: около 3 мА при частоте примерно 820 Гц — этот режим позволяет эффективно подавлять влияние блуждающих токов промышленной частоты 50 Гц, обеспечивая стабильные показания в условиях помех.

Методы подключения

• Трёхпроводной (прецизионный) метод: используется для получения максимально точных результатов. Схема включает два вспомогательных электрода — токовый и потенциальный — и позволяет исключить влияние сопротивления соединительных проводов, что критично при измерении малых значений (до 20 Ом).
• Двухпроводной (упрощённый) метод: применяется для быстрой оценки сопротивления в условиях ограниченного пространства, когда невозможно установить оба зонда. Подходит для оперативного контроля и предварительных измерений в действующих щитах и распределительных устройствах.
• Переключение метода: выбор доступен для всех трёх диапазонов и определяется пользователем исходя из требуемой точности и условий на объекте.
• Практическое применение: трёхпроводной метод обязателен для приёмочных испытаний вновь монтируемых контуров, двухпроводной — для периодических проверок в процессе эксплуатации и в труднодоступных местах.

Измерение напряжения и защита

• Вольтметр заземления: диапазон до 200 В, погрешность ±(2 % + 0,5 В), разрешение 0,1 В. Позволяет контролировать потенциал на заземлителе до начала измерений сопротивления, чтобы избежать искажений результатов из-за наличия постороннего напряжения.
• Защита от перегрузки в режиме сопротивления: выдерживает подачу переменного напряжения до 200 В в течение 10 секунд без повреждения входных цепей.
• Защита в режиме вольтметра: допускает воздействие переменного напряжения до 300 В в течение 30 секунд, что обеспечивает безопасное подключение прибора в цепях с возможными всплесками напряжения.
• Время измерения: около 5 секунд для замера сопротивления и около 2 секунд для напряжения. Скорость измерений достаточна для комфортной работы при серийных проверках на объекте без задержек между точками контроля.

Автономность и климатические условия

• Питание: шесть батарей типоразмера АА (1,5 В) с суммарным напряжением 9 В или внешний стабилизированный блок питания 9 В / 500 мА. Использование распространённых элементов упрощает замену в полевых условиях и не требует специальных зарядных устройств.
• Температура эксплуатации: от 0 до +40 °C при относительной влажности не более 85 % без конденсации. Прибор остаётся работоспособным в большинстве климатических зон, за исключением экстремальных морозов.
• Транспортировка и хранение: допускаются температуры от –20 до +60 °C и влажность до 75 % без образования конденсата. Широкий температурный диапазон позволяет хранить прибор в неотапливаемых помещениях и транспортировать в любых погодных условиях.
• Габариты и масса: 175×125×70 мм, вес с батарейками — 660 граммов. Компактные размеры и малый вес облегчают переноску прибора на объектах большой протяжённости — например, при проверке заземлений вдоль трасс ЛЭП или на строительных площадках.
• Дисплей: 3½ разряда с пределом отсчёта 1999, обеспечивает чёткое считывание показаний при любом освещении. Отсутствие автовыключения — прибор остаётся включённым до ручного отключения, что удобно при длительной работе без необходимости постоянно подтверждать готовность.
