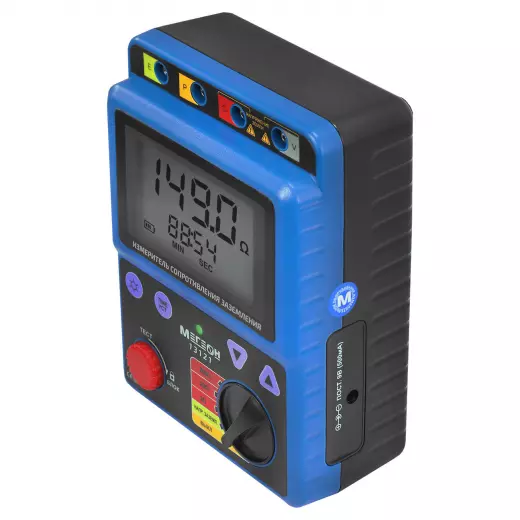

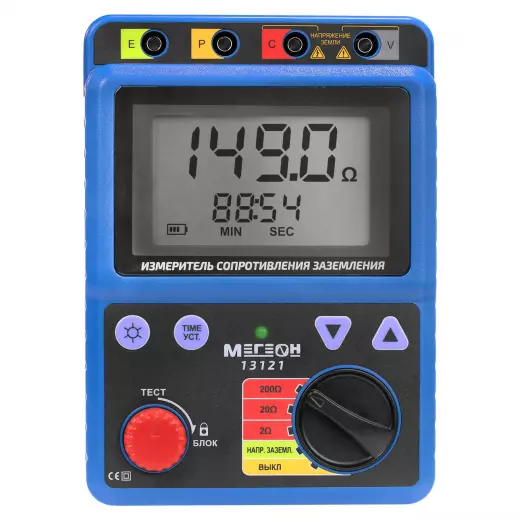

МЕГЕОН 13121 Измеритель сопротивления заземления

Измеритель сопротивления заземления МЕГЕОН 13121 — это портативный цифровой прибор для измерения сопротивления заземляющих устройств и напряжения шага. Модель 13121 поддерживает два метода измерения: 3-проводной (прецизионный) и 2-проводной (упрощённый), с диапазонами 2, 20 и 200 Ом. Прибор оснащён ЖК-дисплеем 3½ разряда (1999 отсчётов), питается от шести батарей АА (9 В) или внешнего адаптера, и предназначен для проверки контуров заземления в лабораторных и полевых условиях при температуре от 0 до +40 °C.

Диапазоны и методы

• Диапазоны сопротивления заземления: 2 Ом, 20 Ом, 200 Ом. Пределы перекрывают большинство типовых задач: от проверки малых сопротивлений (0,001…2 Ом) для мощных заземлителей до 200 Ом для систем молниезащиты и повторных заземлений.
• 3-проводной метод (прецизионный): используется для точных измерений с компенсацией сопротивления измерительных проводов и контактов. Испытательный ток около 3 мА, частота ~820 Гц — такой режим минимизирует влияние паразитных токов промышленной частоты в земле.
• 2-проводной метод (упрощённый): предназначен для оперативной проверки заземления без использования дополнительных измерительных электродов. Подходит для случаев, когда доступ к вспомогательным штырям затруднён.
• Разрешение в диапазоне 2 Ом: 0,001 Ом. Такая дискретность позволяет фиксировать очень малые сопротивления переходных контактов и качество соединений в системах уравнивания потенциалов.

Погрешности измерения

• Для 3-проводного метода: в диапазоне 2 Ом — ±2% + 0,02 Ом; в диапазоне 20 Ом — ±2% + 0,1 Ом; в диапазоне 200 Ом — ±2% + 0,3 Ом. Базовые значения гарантируют высокую точность на всех трёх поддиапазонах.
• Для 2-проводного метода: погрешность несколько выше: в диапазоне 2 Ом — ±3% + 0,05 Ом; в диапазоне 20 Ом — ±3% + 0,2 Ом; в диапазоне 200 Ом — ±3% + 0,5 Ом. Упрощённый метод уступает в точности, но достаточен для экспресс-оценки состояния заземления.
• Измерение напряжения шага: диапазон до 200 В, погрешность ±2% + 0,5 В, разрешение 0,1 В. Данная функция позволяет оценить опасное напряжение на поверхности земли рядом с заземлителем, что важно для безопасности персонала.
• Дисплей 3½ разряда (1999 отсчётов): обеспечивает считывание показаний с дискретностью, соответствующей заявленному разрешению на каждом диапазоне.

Питание и конструкция

• Источник питания: 9 В от шести элементов АА (1,5 В) или аккумуляторов 1,2 В. Возможно подключение внешнего стабилизированного адаптера 9 В, 500 мА для длительной работы в лабораторных условиях.
• Комплект измерительных проводов: три провода для 3-проводной схемы и два — для 2-проводной. Это позволяет переключаться между методами без необходимости приобретать дополнительные аксессуары.
• Размеры и масса: 175×125×70 мм, вес 670 г (с батарейками, без проводов и электродов). Компактный корпус и малый вес делают измеритель 13121 удобным для переноски и работы на высоте или в стеснённых отсеках.
• Габариты и масса в упаковке: 230×145×165 мм, 1240 г. Транспортная упаковка защищает прибор от механических повреждений при перевозке и хранении.

Условия эксплуатации

• Рабочие условия: температура от 0 до +40 °C, относительная влажность 20…60 %. Прибор предназначен для работы в отапливаемых помещениях и на открытом воздухе в тёплый период, а также в лабораториях с контролируемыми условиями.
• Условия транспортировки и хранения: температура от −20 до +60 °C, влажность 20…80 %. Расширенный диапазон хранения допускает размещение измерителя 13121 на складах, в транспортных контейнерах и в неотапливаемых помещениях без климатического контроля.
• Метод 3-х проводной (прецизионный): рекомендован для большинства измерений, так как компенсирует сопротивление измерительных проводов и контактов, обеспечивая заявленную точность ±2%.
• Метод 2-х проводной (упрощённый): может использоваться для быстрой проверки, но при этом погрешность увеличивается до ±3%. Рекомендуется применять его для предварительной оценки, а окончательные выводы делать по результатам 3-проводных измерений.
