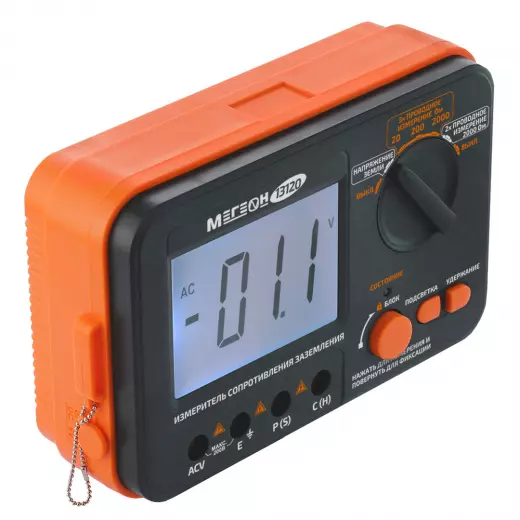

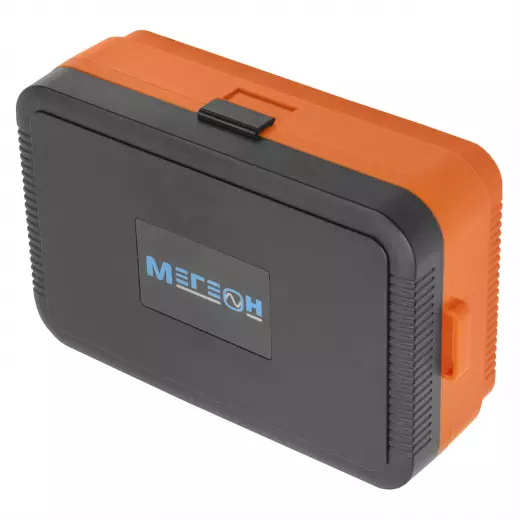

МЕГЕОН 13120 Омметр (измеритель сопротивления заземления)

Измеритель сопротивления заземления МЕГЕОН 13120 — это специализированный цифровой прибор для измерения сопротивления заземляющих устройств двумя методами: трёхпроводным (прецизионным) и двухпроводным (упрощённым). Модель охватывает диапазоны до 20, 200 и 2000 Ом с базовой погрешностью ±2 %, работает на испытательных частотах около 820 Гц и оснащена трёхразрядным дисплеем (1999 отсчётов). Кроме основного назначения, 13120 позволяет измерять напряжение шага до 200 В, что полезно при оценке безопасности на объектах с разнесёнными заземлителями. Прибор питается от шести элементов АА (или внешнего адаптера 9 В / 500 мА) и поставляется с комплектом измерительных проводов длиной 5, 11 и 15 метров.

Диапазоны и методы

В зависимости от требуемой точности и доступности вспомогательных электродов, модель 13120 предлагает два режима измерения сопротивления заземления.

• Трёхпроводной (прецизионный) метод: предназначен для стандартных измерений с использованием токового и потенциального электродов. Диапазон 20 Ом (разрешение 0,01 Ом) — испытательный ток ≈3 мА; диапазон 200 Ом (разрешение 0,1 Ом) — ток ≈2 мА; диапазон 2000 Ом (разрешение 1 Ом) — ток ≈1 мА. Испытательная частота во всех поддиапазонах — ≈820 Гц.
• Двухпроводной (упрощённый) метод: позволяет быстро оценить сопротивление заземления без установки дополнительных электродов — например, в труднодоступных местах или при предварительной проверке. Единственный диапазон — 2000 Ом с разрешением 1 Ом и испытательным током ≈1 мА.

Точность и напряжение шага

Для трёхпроводного метода погрешность составляет ±2 % + 0,1 Ом на диапазоне 20 Ом, ±2 % + 3 Ом на 200 Ом и ±2 % + 3 Ом на 2000 Ом. Для двухпроводного метода на диапазоне 2000 Ом — ±2 % + 5 Ом. Такая точность достаточна для проверки заземлений как в бытовых сетях, так и на промышленных объектах.

Дополнительная функция измерения напряжения шага охватывает диапазон до 200 В с разрешением 0,1 В и погрешностью ±1 % + 5 В. Этот режим позволяет оценить разность потенциалов между двумя точками на поверхности земли, что критично для безопасности персонала в районах с высокими токами замыкания на землю.

Питание и оснащение

Питание 13120 осуществляется от шести элементов АА (1,5 В), формирующих общее напряжение 9 В. Предусмотрено подключение внешнего стабилизированного адаптера питания 9 В / 500 мА для работы от сети без расхода батарей — удобно при длительных сериях измерений в лаборатории или на стационарном объекте.

В комплект поставки входят три измерительных провода длиной 5, 11 и 15 метров, что соответствует типовой схеме подключения при трёхпроводном методе (токовый, потенциальный и заземляемый электроды). Масса прибора с батареями, но без проводов и электродов, составляет 580 г, габариты — 185×115×63 мм.

Условия эксплуатации

Измеритель заземления 13120 рассчитан на работу в диапазоне температур от 0 до +40 °С при относительной влажности 20…60 %. Хранение и транспортировка допускаются в более широком климатическом диапазоне — от -20 до +60 °С с влажностью 20…80 %. Трёхразрядный ЖК-дисплей с разрешением 1999 отсчётов обеспечивает комфортное считывание показаний при полевых работах.
