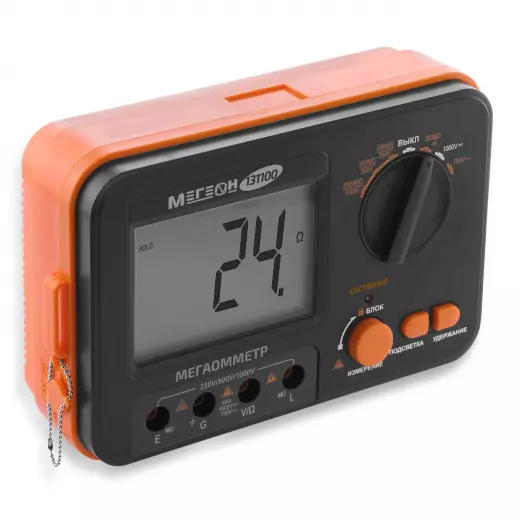

МЕГЕОН 131100 Мегаомметр (измеритель сопротивления изоляции)

Измеритель сопротивления изоляции МЕГЕОН 131100 — это портативный прибор, предназначенный для оценки состояния изоляции электрооборудования при трёх фиксированных испытательных напряжениях: 250 В, 500 В и 1000 В. В зависимости от выбранного напряжения модель позволяет измерять сопротивления в диапазонах до 200 МОм (для 250 и 500 В) и до 2000 МОм (для 1000 В). Кроме профильной функции, прибор объединяет возможности мультиметра, что делает его удобным инструментом для диагностики кабельных линий, электродвигателей, трансформаторов и распределительных щитов. 131100 оснащён трёхразрядным дисплеем с подсветкой, питается от шести элементов АА и комплектуется токоограничивающими щупами.

Испытательное напряжение и пределы

Выбор правильного испытательного напряжения критичен для достоверной оценки сопротивления изоляции. МЕГЕОН 131100 даёт возможность тестировать оборудование в трёх режимах, каждый из которых соотносится с номинальным рабочим напряжением сети.

• Режим 250 В (погрешность ±10%): предназначен для проверки изоляции слаботочных цепей, электроники и низковольтных систем. Диапазон измерения — от 1 до 200 МОм с разрешением 0,1 МОм. Ток короткого замыкания составляет 1,7 мА.
• Режим 500 В (погрешность ±10%): стандартный режим для бытовых и промышленных установок напряжением до 380/400 В. Также охватывает диапазон 1…200 МОм с шагом 0,1 МОм при токе КЗ 1,7 мА.
• Режим 1000 В (погрешность ±10%): предназначен для высоковольтного оборудования, кабелей среднего напряжения и силовых трансформаторов. Здесь диапазон расширен до 2000 МОм, а разрешение составляет 1 МОм. Ток короткого замыкания в этом режиме — 1,4 мА.

Все три режима оснащены защитным кольцом (гнездо G), позволяющим исключить влияние токов утечки по поверхности изоляции, что особенно важно при измерении длинных кабелей.

Погрешность и разрешение

Мегаомметр 131100 обеспечивает базовую погрешность измерения сопротивления изоляции на уровне 4% ± 2 единицы младшего разряда. Это достоверный показатель для приборов данного класса, достаточный для выявления дефектов изоляции на ранних стадиях.

Для измерений напряжения и сопротивления цепей переменного/постоянного тока предусмотрен встроенный мультиметр:

• Постоянное напряжение до 1000 В: погрешность ±1% + 6 е.м.р., разрешение 1 В, входное сопротивление 1 МОм. Позволяет проверить наличие опасного потенциала на объекте перед началом тестирования изоляции.
• Переменное напряжение до 750 В: погрешность ±1% + 6 е.м.р., разрешение 1 В. Режим полезен для оценки напряжения в сети и контроля работы источников питания.
• Сопротивление цепей до 2000 Ом: погрешность ±1% + 6 е.м.р., разрешение 1 Ом, измерительный ток 1 мА. Данная функция позволяет выполнять прозвонку соединительных проводов, кабельных жил и контактных групп с высокой точностью.

Ток короткого замыкания

Значение тока короткого замыкания напрямую влияет на способность мегаомметра «пробивать» поверхностные загрязнения и увлажнённые участки изоляции. Для модели 131100 этот параметр составляет 1,7 мА на напряжениях 250 и 500 В и 1,4 мА на 1000 В. Такие значения гарантируют стабильный результат даже на объектах с наличием промышленных помех и незначительных токов утечки.

При наличии загрязнений или слегка увлажнённой изоляции высокий ток КЗ (в сравнении с маломощными приборами) позволяет получить корректное установившееся значение сопротивления, а не завышенный результат, обусловленный поверхностными эффектами.

Эксплуатация и питание

Измеритель сопротивления изоляции 131100 спроектирован для работы в полевых и лабораторных условиях. При весе 630 г (с батареями и щупами) и габаритах 190×120×60 мм прибор удобно переносить на ремне. Корпус оснащён гнёздами E (экран), L (линия) и G (защитное кольцо), что соответствует классической схеме подключения для трёхпроводных измерений.

Питание: прибор работает от шести щелочных (алкалиновых) батарей типоразмера АА, формирующих общее напряжение 9 В. Предусмотрена возможность подключения внешнего стабилизированного адаптера питания (9 В, 0,3 А), что актуально при длительных серийных испытаниях без необходимости экономить ресурс батарей.

Условия эксплуатации: прибор сохраняет заявленные характеристики при температуре окружающей среды от +10 до +50 °С и относительной влажности от 20 до 60%. Диапазон рабочих температур расширен до стандартных индустриальных условий, что позволяет использовать его как в отапливаемых помещениях, так и на открытых распределительных устройствах в тёплый период.

Условия хранения и транспортировки: допускается хранение в диапазоне от -20 до +60 °С при влажности 20…80%, что упрощает логистику и межсезонное хранение без специальных климатических камер.

Дисплей: трёхразрядный (1999 отсчётов) ЖК-индикатор с подсветкой обеспечивает комфортное считывание показаний при недостаточном освещении — например, в электрощитовых без окон или в подвалах.
