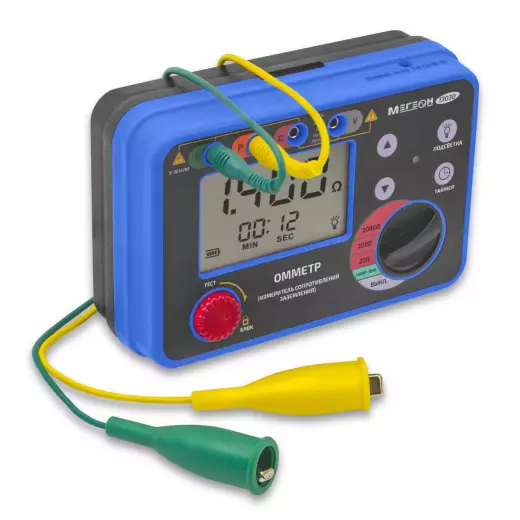

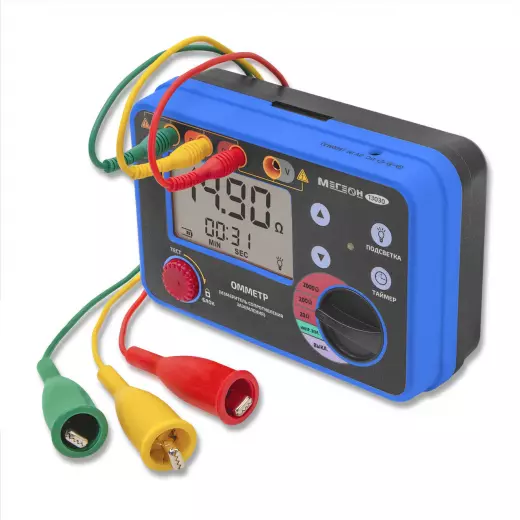

МЕГЕОН 13030 Омметр (измеритель сопротивления заземления)

Измеритель сопротивления заземления МЕГЕОН 13030 — это цифровой омметр для измерения сопротивления заземляющих устройств в диапазоне от 0,01 до 1999 Ом с возможностью выбора двух- или трёхпроводного метода подключения. Модель 13030 оснащена встроенным вольтметром для оценки напряжения на заземлителе в пределах до 199,9 В, а также функцией автоматического отключения через 10 минут бездействия для экономии батарей. Питание прибора осуществляется от шести элементов АА или внешнего адаптера 9 В, корпус имеет размеры 170×120×70 мм и массу 600 граммов с установленными батарейками. Прибор ориентирован на эксплуатацию как в лабораторных, так и в полевых условиях при температуре от 0 до +40 °C.

Диапазоны сопротивления

• Диапазон 0,01…19,99 Ом: разрешение 0,01 Ом, погрешность ±(3 % от показаний + 1 Ом). Предназначен для измерения малых сопротивлений заземлителей с низким переходным сопротивлением — например, компактных контуров вблизи подстанций, заземлений молниезащиты и повторных заземлений нулевого провода.
• Диапазон 20…199,9 Ом: разрешение 0,1 Ом, погрешность ±(3 % + 10 Ом). Оптимален для проверки заземлений жилых и промышленных зданий, опор воздушных линий электропередачи, где типовые значения лежат в пределах от 4 до 100 Ом.
• Диапазон 200…1999 Ом: разрешение 1 Ом, погрешность ±(3 % + 100 Ом). Используется для измерения протяжённых контуров в грунтах с высоким удельным сопротивлением (скальные породы, песчаные почвы) и при контроле заземляющих устройств с большим сопротивлением растеканию.
• Выбор поддиапазона: переключение осуществляется вручную в зависимости от ожидаемого значения, что позволяет избежать перегрузки прибора и получить максимальное разрешение в каждом конкретном случае.

Методы подключения

• Трёхпроводной (прецизионный) метод: используется для получения максимально точных результатов. Схема включает два вспомогательных электрода — токовый и потенциальный — и позволяет исключить влияние сопротивления соединительных проводов, что критично при измерении малых значений (до 19,99 Ом).
• Двухпроводной (упрощённый) метод: применяется для быстрой оценки сопротивления в условиях ограниченного пространства, когда невозможно установить оба зонда. Подходит для оперативного контроля и предварительных измерений в действующих щитах и распределительных устройствах.
• Переключение метода: выбор доступен для всех трёх диапазонов и определяется пользователем исходя из требуемой точности и условий на объекте.
• Практическое применение: трёхпроводной метод обязателен для приёмочных испытаний вновь монтируемых контуров, двухпроводной — для периодических проверок в процессе эксплуатации и в труднодоступных местах.

Вольтметр и защита

• Измерение напряжения заземления: диапазон 0,1…199,9 В, разрешение 0,1 В, погрешность ±(2 % от показаний + 1 В). Вольтметр позволяет определить уровень блуждающих токов или наведённого потенциала перед подключением прибора, чтобы избежать ложных результатов и повреждения входных цепей.
• Защита от перегрузки в режиме сопротивления: выдерживает подачу переменного напряжения до 200 В в течение 10 секунд без повреждения входных цепей.
• Защита в режиме вольтметра: допускает воздействие переменного напряжения до 300 В в течение 30 секунд, что обеспечивает безопасное подключение прибора в цепях с возможными всплесками напряжения.
• Время измерения: около 5 секунд для замера сопротивления и около 2 секунд для напряжения. Скорость измерений достаточна для комфортной работы при серийных проверках на объекте без задержек между точками контроля.

Автономность и климат

• Питание: шесть батарей типоразмера АА (1,5 В) с суммарным напряжением 9 В или внешний стабилизированный блок питания 9 В / 500 мА. Использование распространённых элементов упрощает замену в полевых условиях и не требует специальных зарядных устройств.
• Автоматическое отключение: через 10 минут бездействия прибор выключается, предотвращая разряд батарей при случайном включении или во время длительных перерывов между измерениями.
• Температура эксплуатации: от 0 до +40 °C при относительной влажности не более 85 % без конденсации. Прибор остаётся работоспособным в большинстве климатических зон, за исключением экстремальных морозов.
• Транспортировка и хранение: допускаются температуры от –20 до +60 °C и влажность до 75 % без образования конденсата. Широкий температурный диапазон позволяет хранить прибор в неотапливаемых помещениях и транспортировать в любых погодных условиях.
• Габариты и масса: 170×120×70 мм, вес с батарейками — 600 граммов. Компактные размеры и малый вес облегчают переноску прибора на объектах большой протяжённости — например, при проверке заземлений вдоль трасс ЛЭП или на строительных площадках.
