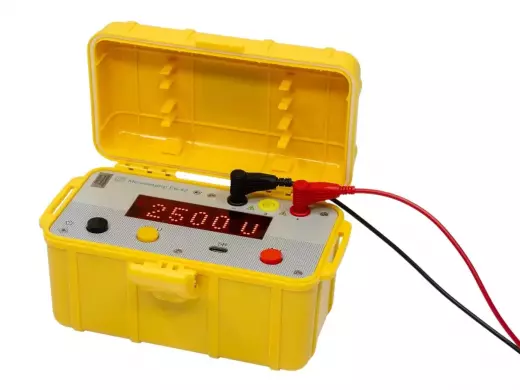

Е6-42 (без интерфейса) мегаомметр

Мегаомметр КИП Е6-42 — это прибор для измерения сопротивления изоляции с возможностью плавной установки испытательного напряжения в диапазоне от 50 до 2500 В. Модель относится к модификации без встроенного интерфейса связи, но с расширенным набором функций, включая измерение постоянного и переменного напряжения до 1000 В. Е6-42 перекрывает диапазон сопротивлений от 1 кОм до 1000 ГОм, что делает его пригодным для диагностики изоляции как низковольтных цепей, так и высоковольтного оборудования. Прибор предназначен для проверки кабелей, обмоток трансформаторов, электрических машин и распределительных устройств в лабораторных и полевых условиях. Горизонтальное исполнение корпуса и светодиодная матрица 32×8 обеспечивают удобство считывания показаний при работе на объекте.

Регулируемое испытательное напряжение

Отличительная особенность Е6-42 — возможность выбора испытательного напряжения с дискретностью 10 В, что позволяет точно подобрать режим тестирования под класс изоляции проверяемого оборудования.

• Диапазон установки напряжения: от 50 до 2500 В с шагом 10 В. Пять фиксированных значений не навязываются — оператор задаёт напряжение, кратное 10 В, в пределах всего диапазона.
• Поддиапазоны измерений: от 1,000 до 99,99 кОм, от 100,0 кОм до 999,9 МОм, от 1,000 до 10,00 ГОм, а также расширенные участки до 40, 100, 200, 400 и 1000 ГОм в зависимости от выбранного напряжения.
• Гибкость при низких напряжениях: для значений от 50 до 100 В прибор измеряет до 40 ГОм; при 110–250 В — до 100 ГОм; 260–500 В — до 200 ГОм; 510–1000 В — до 400 ГОм; 1010–2500 В — до 1000 ГОм.
• Измерение постоянного напряжения: от 40 до 1000 В с погрешностью ±10%. Функция позволяет оценить уровень выпрямленного напряжения на объекте перед началом испытаний изоляции.
• Измерение переменного напряжения: от 40 до 1000 В на частоте 50 Гц с той же погрешностью ±10%. Это штатный инструмент проверки отсутствия опасного сетевого потенциала на токоведущих частях.

Дифференцированная погрешность

Для Е6-42 нормируется несколько уровней основной относительной погрешности, зависящих как от измеряемого сопротивления, так и от установленного испытательного напряжения.

• На участке от 1 до 99,99 кОм: погрешность ±[2,5 + 0,8·((Rк/Rх)–1)]%. Формула учитывает положение измеряемого значения относительно конца поддиапазона (Rк), что характерно для приборов с логарифмической шкалой.
• От 100 кОм до 999,9 МОм: основная погрешность не превышает ±2,5% — базовый класс точности для большинства измерений изоляции.
• От 1 до 10 ГОм: погрешность ±4% при напряжениях от 250 до 2500 В.
• На участках свыше 10 ГОм: погрешность составляет ±6% для диапазона до 40 ГОм (при 50–100 В) и увеличивается до ±10% для верхних поддиапазонов до 1000 ГОм.
• Дополнительные погрешности: при изменении температуры от нормальной — ±1%, при изменении влажности — ±1,5% от измеряемого значения.

Индикация и горизонтальный корпус

Конструктивное исполнение Е6-42 отличается от вертикальных моделей и ориентировано на стационарную установку либо размещение на горизонтальной поверхности.

• Тип индикатора: светодиодная матрица 32×8 — обеспечивает контрастное отображение числовых значений и служебных символов при любом освещении.
• Габаритные размеры: 205×115×115 мм (длина×ширина×высота). Горизонтальный корпус устойчив на столе или подставке, не требует дополнительного крепления.
• Масса: не более 1,5 кг — тяжелее вертикальных версий, но при горизонтальной компоновке это даёт дополнительную устойчивость при работе с тяжёлыми кабельными пробниками.
• Питание: постоянное напряжение 6,4 В — внутренний источник питания (аккумуляторная батарея) обеспечивает автономную работу, полные характеристики АКБ уточняются в паспорте прибора.
• Средний срок службы: 10 лет, средняя наработка на отказ — 10 000 часов.

Условия эксплуатации

Мегаомметр Е6-42 сохраняет паспортную точность в широком диапазоне климатических факторов, что позволяет использовать его на открытых распределительных устройствах и в неотапливаемых помещениях.

• Рабочая температура: от −30 до +50 °С — прибор работоспособен при отрицательных температурах, что критично для зимних испытаний на объектах энергетики.
• Относительная влажность: до 90% при +30 °С без конденсации влаги.
• Атмосферное давление: от 86,0 до 106,7 кПа (от 645 до 800 мм рт. ст.) — пригоден для работы как на равнине, так и в условиях среднегорья.
• Нормальные условия для поверки: температура от +15 до +25 °С, влажность от 30 до 80%, давление от 86 до 106,7 кПа.
• Время готовности: полные характеристики запуска не указаны, но при включении прибор выходит на режим измерения в течение нескольких секунд, характерных для цифровых мегаомметров данного класса.
