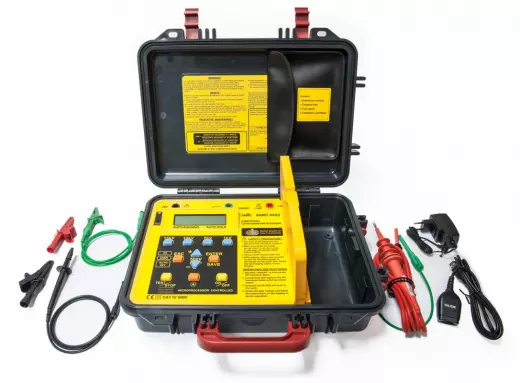

АКИП-8603 измеритель сопротивления изоляции

Измеритель сопротивления изоляции АКИП-8603 — это высоковольтный прибор, предназначенный для диагностики изоляции силовых кабелей класса 6–10 кВ, высоковольтных трансформаторов, электрических машин и распределительных устройств. Модель работает на четырёх фиксированных уровнях испытательного напряжения: 1000 В, 5000 В, 10000 В и 15000 В, перекрывая диапазон измеряемого сопротивления от 1 МОм до 2 ТОм. Максимальный тестовый ток составляет 550 мкА. АКИП-8603 дополнительно измеряет постоянное и переменное напряжение на объекте, вычисляет коэффициенты DAR и PI. Питание прибора осуществляется от встроенной аккумуляторной батареи 14,8 В / 5,2 А·ч. Предусмотрены автоматический разряд накопительного конденсатора объекта, отключение высокого напряжения при пробое изоляции, а также звуковая и текстовая индикация опасного напряжения в подключаемой цепи.

Четыре уровня испытательного напряжения

АКИП-8603 предлагает четыре фиксированных значения испытательного напряжения: 1000 В, 5000 В, 10000 В и 15000 В. Такой набор охватывает большинство регламентных испытаний изоляции высоковольтного оборудования — от проверки изоляции кабельных линий 6–10 кВ до диагностики вводов трансформаторов и высоковольтных двигателей. Максимальный тестовый ток 550 мкА обеспечивает стабильность измерений на верхней границе диапазона, в том числе на объектах с большой электрической ёмкостью. Прибор автоматически отключает высокое напряжение в случае пробоя изоляции, что защищает оператора и сам измеритель от повреждений.

• Уровни Uисп: 1000 В, 5000 В, 10000 В, 15000 В.
• Максимальный тестовый ток: 550 мкА — для уверенной работы с ёмкостными объектами.
• Автоотключение при пробое: мгновенное снятие напряжения при разрушении изоляции.

Диапазон сопротивления: от 1 МОм до 2 ТОм

Прибор измеряет сопротивление изоляции в диапазоне от 1 МОм до 2 ТОм. Нижняя граница в 1 МОм позволяет фиксировать критически низкое сопротивление, характерное для увлажнённой или повреждённой изоляции. Верхняя граница в 2 ТОм достаточна для контроля сухой и чистой изоляции высоковольтных объектов. Автоматическое переключение единиц измерения на ЖК-дисплее (МОм, ГОм, ТОм) обеспечивает удобное считывание результатов без ручного пересчёта.

• Минимальное значение: 1 МОм — порог, ниже которого изоляция считается неудовлетворительной.
• Максимальное значение: 2 ТОм — диагностика высококачественной изоляции.
• Автоматическое переключение диапазонов: отображение в МОм, ГОм или ТОм.

Дополнительные параметры: DAR, PI, U~ и U=

Комплексная оценка состояния изоляции требует не только измерения сопротивления, но и расчёта производных параметров. АКИП-8603 автоматически вычисляет коэффициент абсорбции DAR (отношение сопротивлений через 60 и 15 секунд) и коэффициент поляризации PI (через 600 и 60 секунд). Эти показатели позволяют дифференцировать увлажнённую, загрязнённую и сухую изоляцию, а также выявлять процессы старения. Перед подачей испытательного напряжения прибор измеряет постоянное и переменное напряжение в подключаемой цепи — это обязательный этап для подтверждения безопасности начала теста.

• DAR: автоматический расчёт коэффициента абсорбции.
• PI: автоматический расчёт коэффициента поляризации.
• Измерение U~ и U=: контроль наличия опасного напряжения до начала измерений.

Безопасность, питание и интерфейс

Работа с напряжением до 15 кВ требует повышенного внимания к безопасности. АКИП-8603 оснащён звуковым и текстовым индикатором, предупреждающим о наличии опасного напряжения в подключаемой цепи. После завершения измерения автоматически срабатывает разряд накопительного конденсатора объекта — это исключает поражение оператора остаточным зарядом при отсоединении щупов. Питание прибора осуществляется от встроенной аккумуляторной батареи 14,8 В / 5,2 А·ч, что обеспечивает длительную автономную работу в полевых условиях. Корпус прибора ударопрочный, внутри предусмотрен контейнер для укладки запасных частей и принадлежностей (ЗИП). Для выгрузки результатов на компьютер служит интерфейс USB. Встроенный календарь и таймер с выдержкой до 30 минут позволяют маркировать измерения и организовывать автоматизированные циклы испытаний.

• Индикация опасного напряжения: звуковой и текстовый сигналы.
• Автоматический разряд: принудительное снятие остаточного заряда с объекта.
• Питание: аккумулятор 14,8 В / 5,2 А·ч.
• Интерфейс USB: передача данных на ПК.
• Корпус и таймер: ударопрочный корпус, отсек для ЗИП, календарь и таймер до 30 минут.

Покупка АКИП-8603 измеритель сопротивления изоляции в BESTKIP

Купить АКИП-8603 измеритель сопротивления изоляции можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по испытательному напряжению и диапазону R для АКИП-8603.
