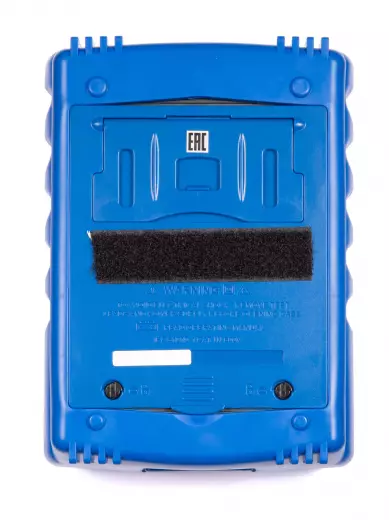

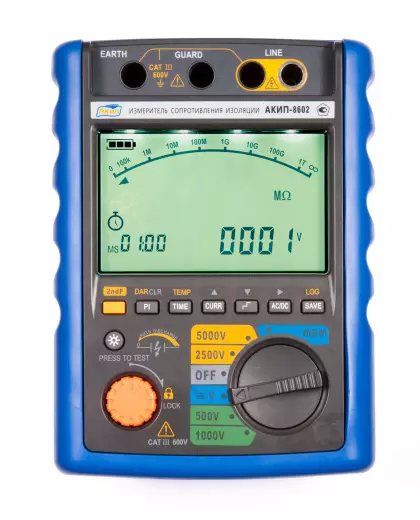

АКИП-8602 измеритель сопротивления изоляции

Измеритель сопротивления изоляции АКИП-8602 — это пятидиапазонный прибор для диагностики изоляции силовых кабелей, обмоток трансформаторов, электрических машин и распределительных устройств на напряжение до 5000 В. Модель перекрывает диапазон от 100 кОм до 1,2 ТОм, обеспечивая тестовый ток до 1,2 мА. АКИП-8602 сочетает функции мегаомметра и тераомметра с возможностью измерения постоянного и переменного напряжения, тока утечки, вычисления коэффициентов DAR и PI, а также контроля температуры. Питание прибора универсальное — от восьми элементов АА (1,5 В) или от сети через адаптер.

Испытательное напряжение: пять ступеней

АКИП-8602 предлагает пять фиксированных уровней испытательного напряжения: 250 В, 500 В, 1000 В, 2500 В и 5000 В. Такой набор позволяет подбирать режим тестирования под конкретное оборудование — от низковольтных цепей управления до высоковольтных кабельных линий 6–10 кВ. Максимальный тестовый ток составляет 1,2 мА, что обеспечивает уверенное измерение даже на объектах с большой ёмкостью. Для оценки влияния напряжения на состояние изоляции предусмотрена функция пошагового нарастания испытательного напряжения — это помогает выявить частичные разряды и слабые места, которые не видны при единичном измерении.

• Фиксированные уровни: 250 В, 500 В, 1000 В, 2500 В, 5000 В.
• Максимальный тестовый ток: 1,2 мА — для быстрого заряда ёмкости объекта и стабильного результата.
• Пошаговое нарастание напряжения: ступенчатое повышение Uисп для диагностики дефектов изоляции.

Диапазон сопротивления: от 100 кОм до 1,2 ТОм

Прибор измеряет сопротивление изоляции в диапазоне от 100 кОм до 1,2 ТОм. Нижняя граница в 100 кОм позволяет контролировать изоляцию с низким сопротивлением, что актуально для влажных или загрязнённых объектов, а также для проверки ограничителей перенапряжения. Верхняя граница в 1,2 ТОм достаточна для диагностики сухой и чистой изоляции высоковольтного оборудования. В зависимости от установленного испытательного напряжения и типа объекта пользователь получает достоверные данные о состоянии изоляционного барьера.

• Начало диапазона: 100 кОм — работа с низкоомными участками изоляции.
• Верхняя граница: 1,2 ТОм — контроль высококачественной изоляции.
• Измерения в МОм и ТОм: автоматическое переключение единиц на дисплее.

Дополнительные параметры: ток утечки, DAR, PI, температура

Одного значения сопротивления изоляции недостаточно для полной оценки состояния оборудования. АКИП-8602 дополнительно измеряет ток утечки — он напрямую характеризует качество изоляции под рабочим напряжением. Автоматический расчёт коэффициентов абсорбции DAR (60/15 с) и поляризации PI (600/60 с) позволяет дифференцировать увлажнённую, загрязнённую и сухую изоляцию. Встроенный датчик температуры (или внешний термодатчик) даёт возможность корректировать результаты с учётом температурных условий, что критично при сезонных измерениях на открытом воздухе. Дополнительно модель измеряет постоянное и переменное напряжение в цепи — для контроля перед началом теста.

• Ток утечки: прямое измерение, мкА/мА.
• DAR и PI: автоматический расчёт коэффициентов абсорбции и поляризации.
• Измерение температуры: для учёта влияния нагрева на сопротивление изоляции.
• Напряжение U~ и U=: проверка отсутствия опасного потенциала на объекте.

Память, таймер, питание и интерфейс

Для документирования результатов испытаний в АКИП-8602 предусмотрена внутренняя память на 760 ячеек. Это позволяет сохранять данные измерений с привязкой ко времени и дате благодаря встроенному таймеру и часам реального времени. Питание осуществляется либо от восьми батареек типа АА (1,5 В), либо от сети через внешний адаптер — это даёт возможность работать автономно в полевых условиях или от сети в лаборатории. После каждого измерения автоматически срабатывает разряд накопительного конденсатора, что исключает остаточный заряд на щупах и объекте. Для выгрузки данных на компьютер предусмотрен интерфейс USB.

• Внутренняя память: 760 ячеек для хранения результатов.
• Таймер и часы реального времени: до 30 минут выдержки, маркировка измерений.
• Питание: 8×АА 1,5 В или сетевой адаптер.
• Автоматический разряд: принудительное снятие заряда с объекта.
• Интерфейс USB: передача данных на ПК.
