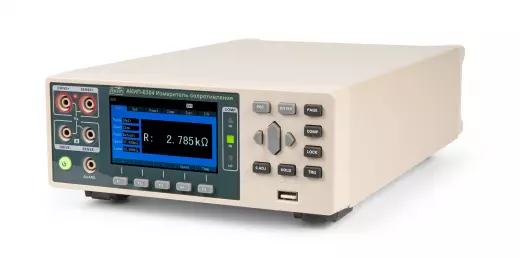

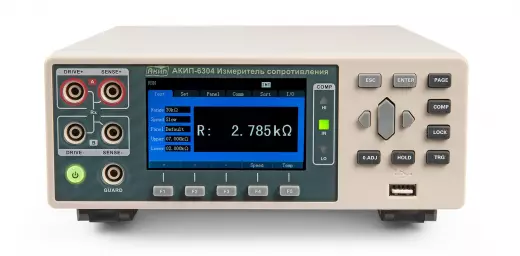

АКИП-6304 измеритель сопротивления

Измеритель сопротивления АКИП-6304 — это прецизионный лабораторный прибор для измерения малых и средних сопротивлений в диапазоне от 0,1 мкОм до 3 МОм. Модель предназначена для контроля переходных сопротивлений контактов, обмоток трансформаторов, токоведущих шин, соединительных элементов и низкоомных цепей при проведении приёмочных, периодических и сертификационных испытаний. Максимальный тестовый ток составляет 1 А с возможностью работы в импульсном режиме, базовая погрешность измерения — 0,02%, максимальное разрешение — 0,01 мкОм. АКИП-6304 использует четырёхпроводную схему измерения с термокомпенсацией, оснащён режимом «Компаратор» (допусковая сортировка по 10 выборкам), а также интерфейсами LAN, RS-232 и внешним I/O для встраивания в автоматизированные системы.

Диапазон, разрешение и испытательный ток

АКИП-6304 работает в широком диапазоне сопротивлений от 0,1 мкОм до 3 МОм. Минимальное разрешение 0,01 мкОм позволяет регистрировать сверхмалые переходные сопротивления в контактных соединениях, шинах и токоведущих элементах. Максимальный тестовый ток 1 А обеспечивает стабильность измерений в низкоомной области. Предусмотрен импульсный режим подачи тока — он снижает нагрев объекта и минимизирует влияние термоЭДС, что особенно важно при измерениях на чувствительных элементах и в условиях меняющейся температуры.

• Диапазон измерений: от 0,1 мкОм до 3 МОм.
• Максимальное разрешение: 0,01 мкОм — фиксация минимальных отклонений сопротивления.
• Тестовый ток: 1 А, с возможностью импульсного режима для снижения нагрева объекта.

Погрешность, четырёхпроводная схема и термокомпенсация

Базовая погрешность прибора — 0,02% — обеспечивает достоверность результатов, сопоставимую с эталонными средствами измерений. Высокая точность достигается за счёт четырёхпроводной схемы измерения (по методу Кельвина), которая исключает влияние сопротивления соединительных проводов и переходных контактов. Дополнительно реализована термокомпенсация — измерение температуры объекта в диапазоне от –10 до +60°C с автоматической коррекцией показаний в зависимости от температурного коэффициента материала. Это критически важно при измерениях медных и алюминиевых шин, обмоток и кабелей в условиях перепадов температур.

• Базовая погрешность: 0,02% — для лабораторных и производственных измерений.
• Четырёхпроводная схема: компенсация сопротивления измерительных проводов.
• Термокомпенсация: автоматическая коррекция по температуре объекта (от –10 до +60°C).

Режимы измерений и компаратор

АКИП-6304 поддерживает три формата отображения результатов: абсолютные единицы (мкОм, мОм, Ом), относительные единицы (в процентах от заданного номинала) и дельта-измерения (разность между текущим и опорным значением). Для автоматического контроля качества продукции в серийном производстве реализован режим «Компаратор»: оператор задаёт до 10 границ допуска по сопротивлению, и при выходе измеряемого значения за пределы допуска прибор подаёт звуковой сигнал. Это позволяет быстро сортировать элементы без участия оператора.

• Абсолютные и относительные единицы: отображение в Ом / мОм / мкОм или процентах.
• Дельта-измерения: расчёт отклонения от опорного значения.
• Режим «Компаратор»: 10 выборок для допусковой сортировки с звуковой сигнализацией.

Питание и интерфейсы

Прибор питается от сети переменного тока — это решение подходит для стационарного использования в лабораториях, на испытательных стендах и в производственных цехах, где доступ к розетке 220 В не является проблемой. Для интеграции в автоматизированные системы сбора данных и управления АКИП-6304 оснащён интерфейсами LAN, RS-232 и внешним I/O. LAN-порт позволяет включать прибор в локальную сеть и управлять им удалённо, RS-232 — подключать к ПК или промышленным контроллерам, а внешний I/O — подавать управляющие сигналы и получать статус завершения измерения.

• Тип питания: сетевое (220 В).
• Интерфейсы: LAN, RS-232, внешний I/O.
• Назначение: стационарное использование в лабораториях и на производстве.

Покупка АКИП-6304 измеритель сопротивления в BESTKIP

Купить АКИП-6304 измеритель сопротивления можете в BESTKIP — подберём прибор под измерение изоляции, заземления или низких сопротивлений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — уточним задачу измерения изоляции/заземления и конфигурацию АКИП-6304.
