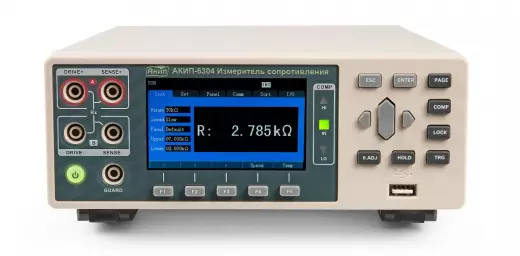

АКИП-6304 измеритель сопротивления с опцией 24-канального сканера

Измеритель сопротивления АКИП-6304 представляет собой прецизионный низкоомный измеритель со встроенным 24-канальным сканером, предназначенный для автоматизированного контроля многоканальных объектов в лабораториях и на производственных участках. Прибор перекрывает диапазон от 0,1 мкОм до 3 МОм с базовой погрешностью 0,02% и максимальной скоростью измерений 21 мс, что делает его эффективным инструментом для тестирования кабельных сборок, печатных плат, релейных панелей и обмоточных изделий. Наличие 24-канального сканера с временем переключения 1 мс позволяет проводить последовательное измерение 24 цепей без ручной перекоммутации, а четырёхпроводная схема и термокомпенсация обеспечивают достоверность результатов при работе с материалами, чувствительными к нагреву. Прибор работает от сети, оснащён интерфейсами LAN, RS-232, внешним I/O и имеет цветной TFT-экран с диагональю 9 см и разрядностью 5½.

Точность и динамика

АКИП-6304 сочетает высокую разрешающую способность с классом точности, достаточным для метрологических задач и контроля качества продукции, где допустимые отклонения составляют доли процента.

• Базовая погрешность: 0,02% от показаний — гарантирует повторяемость результатов при тестировании эталонных резисторов и в процессе калибровки измерительных линий.
• Максимальная скорость измерений: 21 мс на одно показание — позволяет выполнять до 47 измерений в секунду, что критично для статистического контроля в серийном производстве.
• Формат индикации: 5½ разрядов с пределом отображения «32.000» — разрешение фиксирует изменения сопротивления до 1 мкОм в младшем разряде на чувствительных диапазонах.
• Ручной и автоматический выбор диапазона: при автовыборе прибор сам определяет оптимальный предел для ускорения работы; ручной режим даёт контроль при измерениях с нестабильным переходным сопротивлением.

Высокая скорость и точность делают модель пригодной для использования в автоматизированных испытательных системах, где каждый миллисекундный цикл влияет на общую производительность линии.

Сканирование 24 каналов

Встроенный сканер на 24 канала — ключевая особенность АКИП-6304, позволяющая за один цикл измерить сопротивление 24 независимых объектов или контактных групп без необходимости вручную переключать щупы и без потери точности на каждом канале.

• Количество каналов: 24 встроенных канала для подключения тестируемых объектов по четырёхпроводной схеме — достаточное число для контроля многожильных кабелей, коммутационных панелей и плат с большим количеством цепей.
• Скорость переключения каналов: 1 мс — минимальное время перехода от одного канала к другому, позволяющее завершить сканирование всех 24 каналов за доли секунды.
• Режимы запуска: непрерывный цикл для динамического мониторинга или однократный запуск для фиксации каждого канала по команде — гибкость при различных сценариях контроля.
• Интеграция с компаратором: каждый канал при сканировании может быть проверен по порогам из выборки компаратора, что автоматизирует сортировку «годен/брак» на всех 24 позициях.

24-канальный сканер особенно востребован при тестировании многоканальных систем управления, кабельных жгутов и панелей реле, где ручное переключение занимало бы значительное время и повышало риск ошибок.

Измерительная схема и коррекция

Низкоомные измерения требуют особого подхода к схеме включения и учёту внешних факторов. АКИП-6304 построен на четырёхпроводной схеме с термокомпенсацией и поддержкой импульсного режима, что позволяет получать корректные результаты даже при нагреве объекта тестовым током.

• Четырёхпроводная схема измерения: разделение токовых и потенциальных линий полностью исключает влияние сопротивления соединительных проводов и переходных контактов — обязательное требование для точных измерений в микроомном диапазоне.
• Измерение температуры: встроенный канал измерения температуры объекта от −10 до +60 °C позволяет учитывать температурный коэффициент материала (особенно меди и алюминия).
• Термокомпенсация: автоматический пересчёт измеренного сопротивления к эталонной температуре (обычно +20 °C) делает результаты сравнимыми с паспортными данными компонентов и стандартами.
• Импульсный режим тестового тока: максимальный ток 1 А доступен как в непрерывном, так и в импульсном режиме — второй вариант снижает самонагрев объекта и позволяет измерять термочувствительные компоненты без искажения показаний.
• Абсолютные и относительные единицы: режим относительных измерений удобен для контроля отклонений от заданного базового значения, абсолютный — для фиксации фактического сопротивления.

Термокомпенсация и импульсный режим особенно важны при измерении сопротивления обмоток электродвигателей и трансформаторов, где нагрев тестовым током может изменить сопротивление на несколько процентов.

Компаратор и управление

Режим компаратора и развитая система выходов позволяют встраивать АКИП-6304 в автоматизированные линии сортировки, где результат измерений должен немедленно влиять на управление исполнительными механизмами.

• Режим «Компаратор»: до 10 выборок, каждая из которых содержит верхний и нижний порог, а также номер сортировочного контейнера. Прибор автоматически сравнивает результат с порогами и назначает категорию (годен/брак).
• Выход сортировщика HANDLER: логические сигналы, индицирующие результат сравнения по каждому каналу, для управления внешними отбраковщиками, световыми индикаторами или пневматическими механизмами.
• Выбор конфигурации выходов: переключение между NPN и PNP логикой для согласования с контроллерами различных производителей.
• Запись профилей: до 10 профилей, сохраняющих полный набор настроек (диапазон, режим тока, пороги компаратора, конфигурация каналов сканера и тип выходов) — оператор переключает профили одной командой при смене номенклатуры продукции.

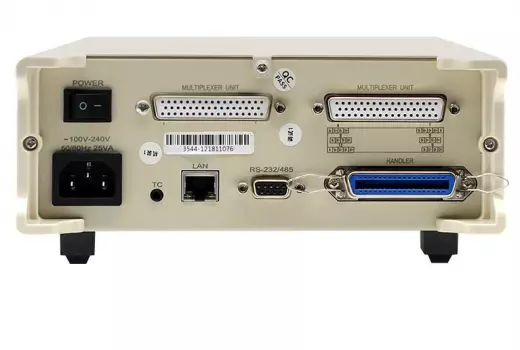

• Интерфейсы и опции: LAN, RS-232 и внешний I/O обеспечивают удалённое управление, передачу данных на ПК и синхронизацию с внешними стендами. Для подключения внешнего манипулятора предусмотрена опция — кабель CHT-9600.

Возможность сохранения профилей и гибкая настройка выходов превращают измеритель в центральный элемент испытательной станции, где требуется оперативная перенастройка при смене типов тестируемой продукции.
