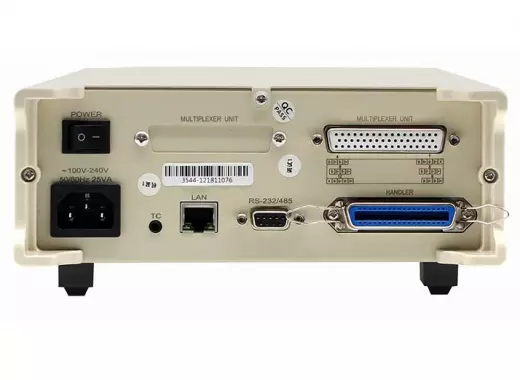

АКИП-6304 измеритель сопротивления с опцией 12-канального сканера

Измеритель сопротивления АКИП-6304 — прецизионный прибор с возможностью подключения 12-канального сканера, предназначенный для высокоточных низкоомных измерений в лабораторных и производственных условиях. Модель охватывает диапазон от 0,1 мкОм до 3 МОм, обеспечивая базовую погрешность 0,02%, что делает её востребованной при контроле качества электронных компонентов, проверке контактных соединений и сопротивления обмоток. Встроенный сканер на 12 каналов со скоростью переключения 1 мс позволяет автоматизировать последовательное тестирование многоканальных объектов без переключения щупов вручную. Прибор дополнительно измеряет температуру в диапазоне от −10 до +60 °C для компенсации температурных влияний, работает от сети и оснащён современными интерфейсами LAN, RS-232 и внешнего ввода/вывода.

Диапазон и режимы измерений

Измеритель АКИП-6304 перекрывает широкий спектр низкоомных измерений: от микроомного сопротивления до единиц мегаом. Это позволяет использовать прибор для разных задач — от проверки переходных сопротивлений до тестирования малоомных резисторов.

• Диапазон измеряемых сопротивлений: от 0,1 мкОм до 3 МОм — 11 декадных поддиапазонов с ручным и автоматическим выбором предела.
• Максимальный тестовый ток: 1 А в постоянном режиме, импульсный режим снижает нагрев объекта при измерении малых сопротивлений.
• Скорость измерений: до 21 мс на одно показание — критично для статистического контроля в серийном производстве.
• Формат индикации: 5½ разрядов с пределом отображения «32.000» — разрешающая способность достаточна для фиксации микроОмных изменений.

Возможность ручного выбора диапазона даёт опытному оператору полный контроль над процессом, а автовыбор ускоряет рутинные измерения, когда точное сопротивление объекта заранее неизвестно.

Схема и компенсация погрешностей

Для измерения малых сопротивлений ключевое значение имеет схема подключения и учёт внешних факторов. АКИП-6304 использует четырёхпроводную схему, исключающую влияние сопротивления измерительных проводов, а встроенная термокомпенсация обеспечивает корректные показания при изменении температуры окружающей среды.

• Четырёхпроводная схема: отдельные токовые и потенциальные линии исключают погрешность от сопротивления соединительных проводов и переходных контактов.
• Базовая погрешность: 0,02 % от показаний — класс точности, соответствующий прецизионным лабораторным приборам.
• Температурная компенсация: измерение температуры объекта (от −10 до +60 °C) и встроенный алгоритм пересчёта сопротивления к заданной эталонной температуре.
• Измерение в абсолютных и относительных единицах: режим относительных измерений удобен при контроле отклонений от номинала, абсолютный режим даёт фактическое значение сопротивления.

Термокомпенсация особенно важна при измерении сопротивления медных обмоток, где температурный коэффициент составляет около 0,4 % на 1 °C — без учёта температуры результаты могут быть несоизмеримы с паспортными данными.

Встроенный 12-канальный сканер

Ключевое отличие АКИП-6304 — наличие встроенного 12-канального сканера с высоким быстродействием. Это превращает измеритель в многоканальную систему тестирования без внешних коммутационных блоков и дополнительных затрат на оборудование.

• Количество каналов: 12 независимых входов для подключения тестируемых объектов по четырёхпроводной схеме.
• Скорость переключения каналов: 1 мс — минимальное время перехода от одного канала к другому без задержки на установление режима.
• Автоматическое последовательное тестирование: сканирование всех 12 каналов по заданному алгоритму с записью результатов и сравнением с порогами в режиме компаратора.
• Запуск измерений: непрерывный или однократный для каждого канала — гибкость при разных сценариях контроля.

Сканер востребован при тестировании многожильных кабелей, печатных плат с несколькими цепями, релейных панелей и катушек индуктивности, когда ручное измерение каждого канала слишком трудоёмко.

Компаратор и управление

Встроенный компаратор и гибкие настройки выходов позволяют встроить АКИП-6304 в автоматизированную линию контроля качества (АТС). Режимы сравнения и управления сортировкой делают прибор не просто измерительным средством, а элементом системы «приёмка/брак».

• Режим «Компаратор»: до 10 выборок (наборов пороговых значений), позволяющих сравнивать измеренное сопротивление с заданными пределами и присваивать объекту категорию годен/брак.
• Выход сортировщика HANDLER: логические сигналы о результате сравнения для управления внешними исполнительными устройствами (отбраковщики, световые индикаторы).
• Конфигурация выходов NPN/PNP: выбор типа логики для согласования с различными контроллерами и реле.
• Запись профилей: до 10 профилей измерений с полной настройкой параметров (диапазон, ток, режим, пороги компаратора, конфигурация выходов).

Прибор поддерживает несколько видов запуска: непрерывный для оперативного мониторинга, однократный для фиксации каждого отдельного теста. Внешний запуск через интерфейсы LAN, RS-232 или вход I/O позволяет синхронизировать измерения с внешним испытательным оборудованием.

Покупка АКИП-6304 измеритель сопротивления с опцией 12-канального сканера в BESTKIP

Купить АКИП-6304 измеритель сопротивления с опцией 12-канального сканера можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по испытательному напряжению и диапазону R для АКИП-6304.
