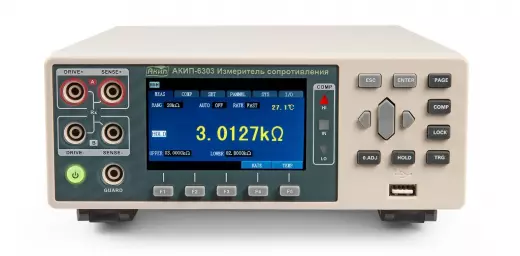

АКИП-6303 измеритель сопротивления с опцией 12-канального сканера

Измеритель сопротивления АКИП-6303 — это высокоточный прибор с возможностью подключения 12-канального сканера для лабораторных и производственных задач, где критичны скорость и разрешение. Модель перекрывает диапазон от 0,1 мкОм до 10 МОм, обеспечивая базовую погрешность 0,01%, а максимальная скорость измерений достигает 2,2 мс, что делает её востребованной при автоматизированном контроле печатных плат, обмоток трансформаторов, контактных соединений и малоомных резисторов. Встроенный сканер на 12 каналов со скоростью переключения 1 мс позволяет тестировать многоканальные объекты в одном цикле без перекоммутации. Прибор дополнительно измеряет температуру от −10 до +60 °C для компенсации температурной погрешности, работает от сети и оснащён интерфейсами LAN, RS-232 и внешним I/O, а выход ЦАП (D/A output) упрощает интеграцию в системы сбора данных.

Пределы и скорость

АКИП-6303 сочетает широкий диапазон измеряемых сопротивлений с рекордной скоростью, что позволяет решать задачи как точного лабораторного анализа, так и высокопроизводительного производственного контроля.

• Диапазон сопротивления: от 0,1 мкОм до 10 МОм — непрерывное перекрытие от микроом до мегаом, подходит для тестирования как низкоомных цепей, так и резисторов высокого номинала.
• Формат индикации: 6½ разрядов с пределом «1.200.000» — разрешающая способность позволяет фиксировать изменения в миллионных долях.
• Максимальная скорость измерений: 2,2 мс на одно показание — одна из самых высоких скоростей в классе измерителей сопротивления, обеспечивает производительность до 450 измерений в секунду.
• Ручной и автоматический выбор диапазона: автовыбор ускоряет рутинные измерения, ручной режим даёт контроль при работе с объектами с нестабильным сопротивлением.

Высокая скорость особенно важна в производственных линиях, где каждый миллисекундный цикл измерений влияет на общую пропускную способность испытательного участка.

Точность и схемотехника

Базовый класс точности прибора подтверждён продуманной схемотехникой: четырёхпроводное подключение и термокомпенсация исключают основные систематические погрешности, возникающие при низкоомных измерениях.

• Базовая погрешность: 0,01 % от показаний — один из наивысших классов точности, обеспечивающий достоверность результатов при аттестации и калибровке.
• Четырёхпроводная схема измерения: токовые и потенциальные линии разделены, что полностью исключает влияние сопротивления измерительных проводов и переходных контактов.
• Термокомпенсация: встроенное измерение температуры объекта (от −10 до +60 °C) и автоматический пересчёт сопротивления к эталонной температуре — критично для медных и алюминиевых обмоток с высоким температурным коэффициентом.
• Измерение в абсолютных и относительных единицах: режим относительных измерений позволяет оценивать отклонения от заданного номинала, абсолютный режим даёт фактические значения сопротивления.

Термокомпенсация и четырёхпроводная схема делают АКИП-6303 пригодным для метрологических задач, где важна повторяемость результатов при изменении условий окружающей среды.

Многоканальный сканер

Встроенный сканер на 12 каналов с быстрым переключением — это решение для автоматизации последовательного тестирования, исключающее ручное переключение и снижающее влияние человеческого фактора на результат.

• Количество каналов: 12 независимых измерительных каналов для подключения объектов по четырёхпроводной схеме.
• Скорость переключения каналов: 1 мс — минимальное время перехода от канала к каналу, позволяющее сканировать всю группу с минимальной задержкой.
• Последовательное тестирование: автоматическое сканирование всех 12 каналов с записью и сравнением с порогами компаратора — эффективно при контроле многослойных плат и кабельных сборок.
• Запуск измерений: непрерывный режим для мониторинга динамики, однократный для фиксации единичного теста по команде.

Сканер позволяет за один цикл измерить сопротивление 12 цепей, например, всех обмоток трансформатора или всех проводников многожильного кабеля, экономя время оператора.

Сортировка и интерфейсы

Встроенный компаратор и развитые интерфейсы превращают АКИП-6303 в готовый элемент автоматизированной системы контроля качества, работающий как в автономном режиме, так и под управлением внешнего контроллера.

• Режим «Компаратор»: до 10 выборок пороговых значений для сравнения измеренного сопротивления с заданными границами и присвоения категории (годен/брак).
• Выход сортировщика HANDLER: логические сигналы о результате сравнения для управления внешними отбраковщиками, световыми табло и реле.
• Конфигурация выходов NPN/PNP: возможность выбора типа логики обеспечивает совместимость с большинством промышленных контроллеров.
• Выход ЦАП (D/A output): аналоговый выход для передачи результата в аналоговые системы регистрации или на внешний индикатор.
• Запись профилей: до 10 полных профилей измерений с сохранением диапазона, тока, порогов компаратора и конфигурации выходов.

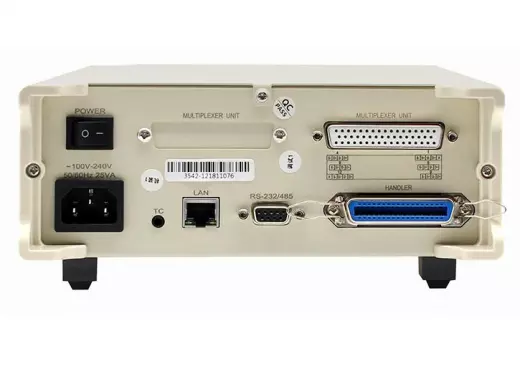

• Интерфейсы: LAN, RS-232, внешний I/O — удалённое управление, передача данных и синхронизация с автоматизированными испытательными стендами.

Возможность сохранения профилей позволяет быстро переключаться между типами тестируемой продукции, а цифровые интерфейсы и выход ЦАП упрощают интеграцию в существующие измерительные системы.

Покупка АКИП-6303 измеритель сопротивления с опцией 12-канального сканера в BESTKIP

Купить АКИП-6303 измеритель сопротивления с опцией 12-канального сканера можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — уточним задачу измерения изоляции/заземления и конфигурацию АКИП-6303.
