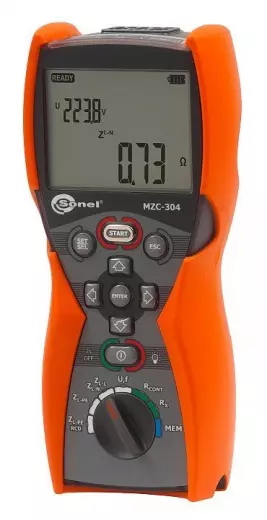

MZC-304 измеритель параметров цепей электропитания зданий

Q: Что измеряет прибор MZC-304 и для чего он нужен?

Это специализированный прибор для проверки безопасности электроустановок зданий. Он измеряет сопротивление петли «фаза-ноль», сопротивление заземления, сопротивление изоляции, проверяет работоспособность устройств защитного отключения (УЗО). Используется электромонтажниками и специалистами электролабораторий для испытаний и сертификации.

Q: Почему измерение сопротивления петли «фаза-ноль» критически важно для безопасности?

Оно определяет, насколько быстро сработает автоматический выключатель при коротком замыкании. Если сопротивление слишком велико, ток КЗ может быть недостаточным для быстрого отключения автомата, что приведет к нагреву проводов и пожару.

Q: Правда ли, что MZC-304 может заменить несколько отдельных приборов?

Да, он объединяет функции омметра, мегаомметра, измерителя петли КЗ и тестера УЗО, что очень удобно для комплексных испытаний.

Назначение и область применения:
MZC-304 — это переносной измеритель, производящий расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. В основе измерения лежит метод падения напряжения (искусственное короткое замыкание), что позволяет проводить работы под напряжением без дополнительного источника питания. Прибор рекомендован для проведения измерений в сетях и электроустановках зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение (измерение полного сопротивления петли короткого замыкания является необходимым требованием действующих нормативных документов). На основании показаний прибора можно выбрать уставку электромагнитного расцепителя автоматического выключателя или номинальный ток плавкой вставки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности:

измерение полного, активного и реактивного сопротивления;
измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
измерение напряжения переменного тока до 500 В;
низковольтное измерение активного сопротивления;
сохранение результатов измерений в память;
передача данных на ПК с использованием беспроводного интерфейса OR-1;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного тока (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	± (2% и. в. + 6 е. м. р.)
300...500 В	1 В	± (2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение частоты
Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1	± (0.1% и. в. + 1 е. м. р.)
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерение частоты
Диапазон измерения согласно IEC 61557
Провод измерительный	Диапазон ZS
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м!	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон	Разрешение	Основная погрешность
0...19.99 Ом	0.01 Ом	± (5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение сети UnL-N/ UnL-L	220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения	180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Максимальный измерительный ток для 230В	7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0.01 Ом	± (5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом	0,1 Ом
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом

Пусто

Дополнительная комплектация

Отзывы о MZC-304 измеритель параметров цепей электропитания зданий

Отзывов еще нет.

Поделитесь мнением, чтобы помочь другим покупателям в выборе.

Оставьте отзыв о товаре

MZC-304 измеритель параметров цепей электропитания зданий

– Поставьте общую оценку товара *

Мнение о товаре *

Достоинства

Недостатки

Фото товара

📷 Выберите фотографии или перетащите изображения в эту область

До 15 фото, jpg/jpeg/webp, макс. 10 Мб

Видео

🎬 Выберите видео или перетащите видео в эту область

До 3 видео, mp4/mov, до 3 мин, макс. 300 Мб

Поставьте общую оценку и поделитесь мнением о товаре

Другие поля – по вашему желанию.

Имя *

Нажимая «Отправить отзыв», вы соглашаетесь с политикой конфиденциальности и пользовательским соглашением.

Комплект поставки

Адаптер WS-05 с сетевой вилкой UNI-SCHUKO WAADAWS05 1 шт
Беспроводной интерфейс OR-1 (USB) v2 1 шт
Зажим «Крокодил» изолированный жёлтый K02 WAKROYE20K02 1 шт
Зонд острый с разъёмом «банан» голубой WASONBUOGB1 1 шт
Зонд острый с разъёмом «банан» красный WASONREOGB1 1 шт
Крепеж «Свободные руки» WAPOZUCH1 1 шт
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB 1 шт
Провод измерительный 1,2 м с разъемами «банан» желтый 1 шт
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB 1 шт
Ремень для переноски прибора M1 WAPOZSZE4 1 шт
Футляр М6 WAFUTM6 1 шт
