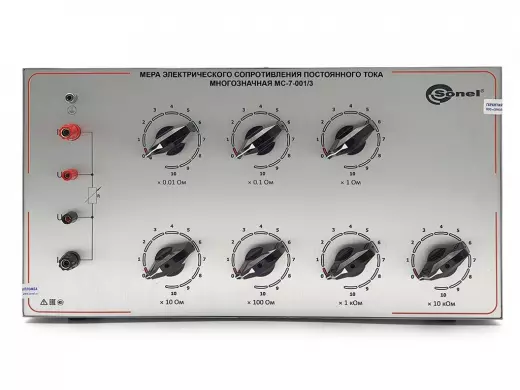

МС-7-001/3 Мера электрического сопротивления многозначная

Мера электрического сопротивления Sonel МС-7-001/3 представляет собой многозначную меру сопротивления с семью декадами, выполненную в формате магазина сопротивления. Прибор воспроизводит сопротивления от 0,01 Ом до 111111,1 Ом (111,111 кОм) с минимальным шагом 0,01 Ом, перекрывая широкий спектр задач по поверке и калибровке измерительной аппаратуры. МС-7-001/3 имеет дифференцированные характеристики точности: для декады 10 × 0,01 Ом допускаемое отклонение составляет 0,005 % с дополнительной погрешностью 1,5 ppm, а для декады 10 × 1 кОм нормирован класс точности 0,02. Мера применяется в метрологических лабораториях при аттестации омметров, цифровых мультиметров, измерительных мостов и в качестве образцового сопротивления в поверочных установках постоянного тока.

Структура семи декад

МС-7-001/3 содержит семь декад, каждая из которых предоставляет десять дискретных положений для установки сопротивления. Младшая декада 10 × 0,01 Ом обеспечивает минимальный шаг воспроизведения — 0,01 Ом, что позволяет тонко настраивать сопротивление в области малых значений. Далее диапазоны декад последовательно нарастают: 10 × 0,1 Ом, 10 × 1 Ом, 10 × 10 Ом, 10 × 100 Ом, 10 × 1 кОм и завершающая декада 10 × 10 кОм. Полный набор декад даёт возможность установить любое сопротивление от 0,01 Ом до 111111,1 Ом, что покрывает рабочие диапазоны большинства промышленных омметров и лабораторных мультиметров. Семидекадная структура ориентирована на универсальное применение — от проверки низкоомных цепей до калибровки приборов в килоомном диапазоне.

Нагрузочная способность младшей декады

Для декады 10 × 0,01 Ом в каталоге нормированы допустимые уровни рассеиваемой мощности: номинальная мощность Pном составляет 0,01 Вт, максимальная Pмакс — 0,05 Вт. Это ограничение связано с физическими размерами и тепловым режимом прецизионных резисторов младшего разряда: при токах, вызывающих превышение 0,05 Вт, нагрев резистивных элементов становится заметным, что приводит к дрейфу сопротивления и выходу за пределы допускаемого отклонения. Для остальных декад — от 10 × 0,1 Ом до 10 × 10 кОм — нагрузочные параметры в представленных данных не указаны. В практической работе с мерой следует избегать длительного пропускания тока через любую декаду, контролируя нагрев корпуса, особенно при измерениях на постоянном токе с напряжением, близким к максимально допустимому для магазина.

Точность и допускаемые отклонения

Мера МС-7-001/3 имеет неоднородное распределение точностных характеристик по декадам. Для младшей декады 10 × 0,01 Ом нормировано допускаемое отклонение действительного значения сопротивления от номинала — 0,005 %, а также дополнительный параметр 1,5⋅10⁻⁶ (1,5 ppm), учитывающий влияние переходных сопротивлений контактов и термоэлектрических эффектов. Декада 10 × 1 кОм имеет класс точности 0,02 и допускаемое отклонение 0,2 % от номинального значения. Для декад 10 × 0,1 Ом, 10 × 1 Ом, 10 × 10 Ом, 10 × 100 Ом и 10 × 10 кОм класс точности и допускаемое отклонение в каталоге не указаны; их фактические метрологические характеристики устанавливаются при индивидуальной поверке и отражаются в паспорте или свидетельстве о поверке конкретного экземпляра. Тем не менее, наличие двух нормированных декад позволяет использовать меру для ответственных калибровок в диапазонах, где точность критична.

Применение в лабораторной практике

Многозначная мера сопротивления МС-7-001/3 предназначена для работы в стационарных метрологических лабораториях, на поверочных стендах и в отделах технического контроля. Прибор используется для поверки и калибровки омметров всех типов, измерителей сопротивления заземления, миллиомметров, а также цифровых мультиметров в режиме измерения сопротивления. В мостовых схемах постоянного тока мера выполняет функцию образцового плеча, обеспечивая сравнение неизвестных сопротивлений с эталонными значениями. Благодаря декадному принципу переключения оператор может быстро набирать требуемое сопротивление без замены резистивных элементов, что ускоряет процедуру поверки. МС-7-001/3 не требует внешнего питания, вносит минимальные собственные шумы и может быть поверена в аккредитованной метрологической службе с выдачей свидетельства о поверке, подтверждающего её характеристики на момент проверки.
