ПрофКиП Б7-9/1М источник питания

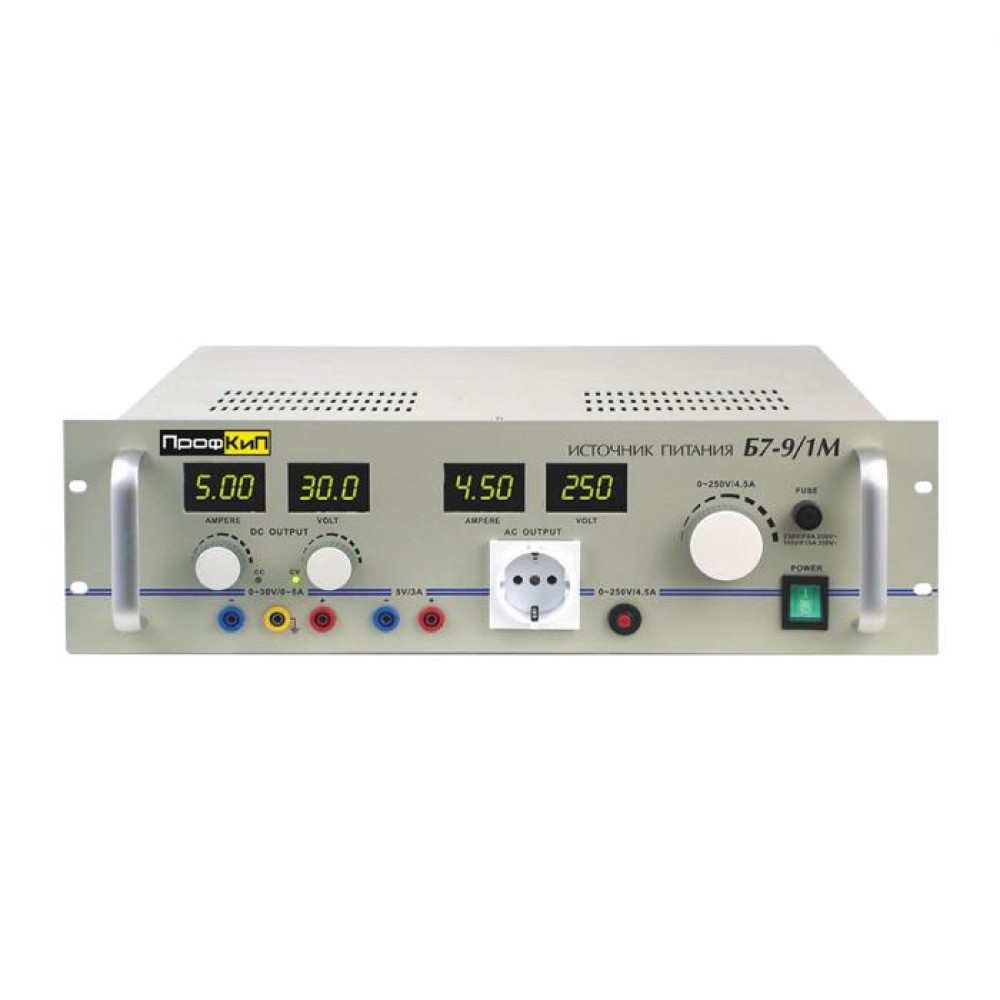

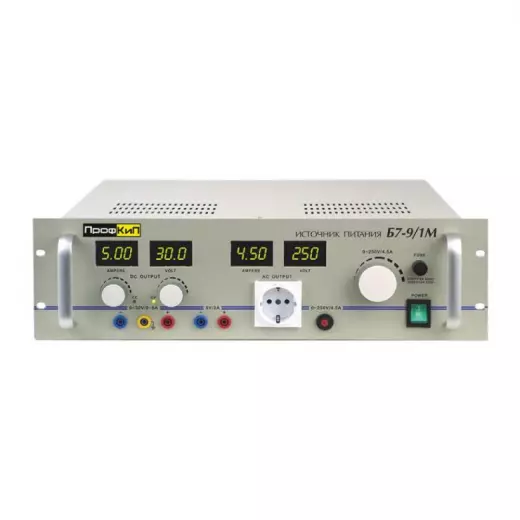

Источник питания ПрофКиП Б7-9/1М представляет собой стабилизированный прибор в 19-дюймовом исполнении высотой 3U, предназначенный для профессионального применения в лабораториях и на производстве. Модель Б7-9/1М выполнена с использованием линейной схемы стабилизации, что обеспечивает низкий уровень выходных шумов и высокую точность поддержания заданных параметров при изменении нагрузки и температуры. Увеличенная масса прибора — 16 кг — свидетельствует о применении мощного силового трансформатора и эффективной системы отвода тепла, позволяющих длительно работать в непрерывном режиме без ухудшения характеристик. Б7-9/1М востребован при проведении стендовых испытаний силовых модулей, отладке промышленной электроники и в качестве штатного источника питания в автоматизированных измерительных комплексах. Стандартные габариты корпуса облегчают интеграцию прибора в существующие стойки и шкафы управления без дополнительных переделок.

Конструкция и монтаж

Корпус Б7-9/1М выполнен в соответствии с международным стандартом 19 дюймов, что позволяет монтировать прибор в телекоммуникационные и измерительные стойки любой конфигурации. Высота корпуса составляет 3U (133.35 мм), что обеспечивает совместимость с большинством стандартных направляющих и крепежных элементов. Увеличенная масса прибора — 16 кг — обусловлена применением массивного силового трансформатора и радиатора, обеспечивающих запас по перегрузочной способности и низкий уровень пульсаций на выходе.

• Габаритные размеры: 19-дюймовый корпус высотой 3U для установки в стандартные стойки.
• Вес прибора: 16 кг, что подтверждает наличие полноценного сетевого трансформатора с большим сечением сердечника.
• Монтаж в стойку: крепежные отверстия для установки на несущие направляющие и в горизонтальные полки.
• Материал корпуса: стальной лист толщиной 1.5 мм с электростатическим покрытием, устойчивым к механическим повреждениям.
• Вентиляция: щелевые отверстия по бокам и на задней панели для естественной конвекции воздуха.

Такое конструктивное решение позволяет размещать Б7-9/1М в стойках вместе с осциллографами, генераторами и анализаторами спектра, создавая компактные измерительные стенды.

Электрические характеристики

Схемотехника Б7-9/1М построена по классической структуре компенсационного стабилизатора последовательного типа с применением мощных транзисторов в выходном каскаде. Прибор автоматически переключается между режимом стабилизации напряжения (CV) и стабилизации тока (CC) в зависимости от характера подключенной нагрузки. Это обеспечивает защиту как самого источника, так и подключаемой аппаратуры от перегрузок и коротких замыканий.

• Режим CV: поддержание выходного напряжения с высокой точностью при изменении тока нагрузки.
• Режим CC: ограничение выходного тока на установленном пользователем уровне.
• Регулировка напряжения: плавная и грубая установка выходного напряжения с помощью многооборотных потенциометров.
• Регулировка тока: независимая установка порога срабатывания токовой защиты.
• Индикация режимов: светодиодная индикация активного режима CV/CC на передней панели.

Благодаря линейной схеме стабилизации Б7-9/1М обеспечивает низкий уровень высокочастотных помех, что критично при питании чувствительных аналоговых устройств и прецизионных измерительных преобразователей.

Области практического применения

Модель Б7-9/1М находит применение в широком спектре задач, связанных с обеспечением качественного электропитания радиоэлектронной аппаратуры. Прибор используется как в научно-исследовательских центрах, так и в промышленной электронике при сертификационных испытаниях готовых изделий. Его массогабаритные характеристики и стабильность параметров делают Б7-9/1М оптимальным выбором для стендов, где требуется длительная работа с нагрузками переменного сопротивления.

• Испытательные лаборатории: питание стендов для проверки электронных компонентов на виброустойчивость и термоциклирование.
• Производство силовой электроники: тестирование драйверов, преобразователей и инверторов на различных режимах.
• Ремонт промышленного оборудования: подача напряжений на узлы станков с ЧПУ и частотных преобразователей.
• Научные исследования: питание датчиков физических величин и измерительных мостов в метрологических лабораториях.
• Образовательные учреждения: изучение принципов стабилизации и работы источников питания в курсах электротехники.

Универсальность Б7-9/1М позволяет использовать его как в стационарных лабораторных стойках, так и в мобильных испытательных комплексах, смонтированных на колесных тележках.

Эксплуатация и обслуживание

Прибор Б7-9/1М рассчитан на интенсивную эксплуатацию в условиях промышленных предприятий и испытательных центров. Надежность конструкции подтверждается длительной наработкой на отказ, характерной для приборов с пассивным охлаждением и минимальным количеством механически подвижных элементов. Периодическое техническое обслуживание Б7-9/1М не требует специальных навыков и может выполняться штатным персоналом лаборатории.

• Сетевое питание: 220 В ±10%, частота 50 Гц с обязательным заземлением корпуса.
• Охлаждение: естественная конвекция через алюминиевый радиатор, установленный на выходных транзисторах.
• Рабочий температурный диапазон: от 0°C до +40°C при относительной влажности до 80% без конденсации.
• Доступ к регулировкам: калибровочные резисторы доступны через съемную верхнюю панель без демонтажа прибора из стойки.
• Поверка: при необходимости может быть проведена в аккредитованной метрологической службе с выдачей свидетельства.

Правильная эксплуатация в соответствии с руководством по эксплуатации гарантирует сохранение заявленных характеристик Б7-9/1М в течение всего срока службы, обеспечивая точность и воспроизводимость результатов при проведении ответственных измерений.

Покупка ПрофКиП Б7-9/1М источник питания в BESTKIP

Купить ПрофКиП Б7-9/1М источник питания можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем с выбором каналов и интерфейсов для Б7-9/1М.
