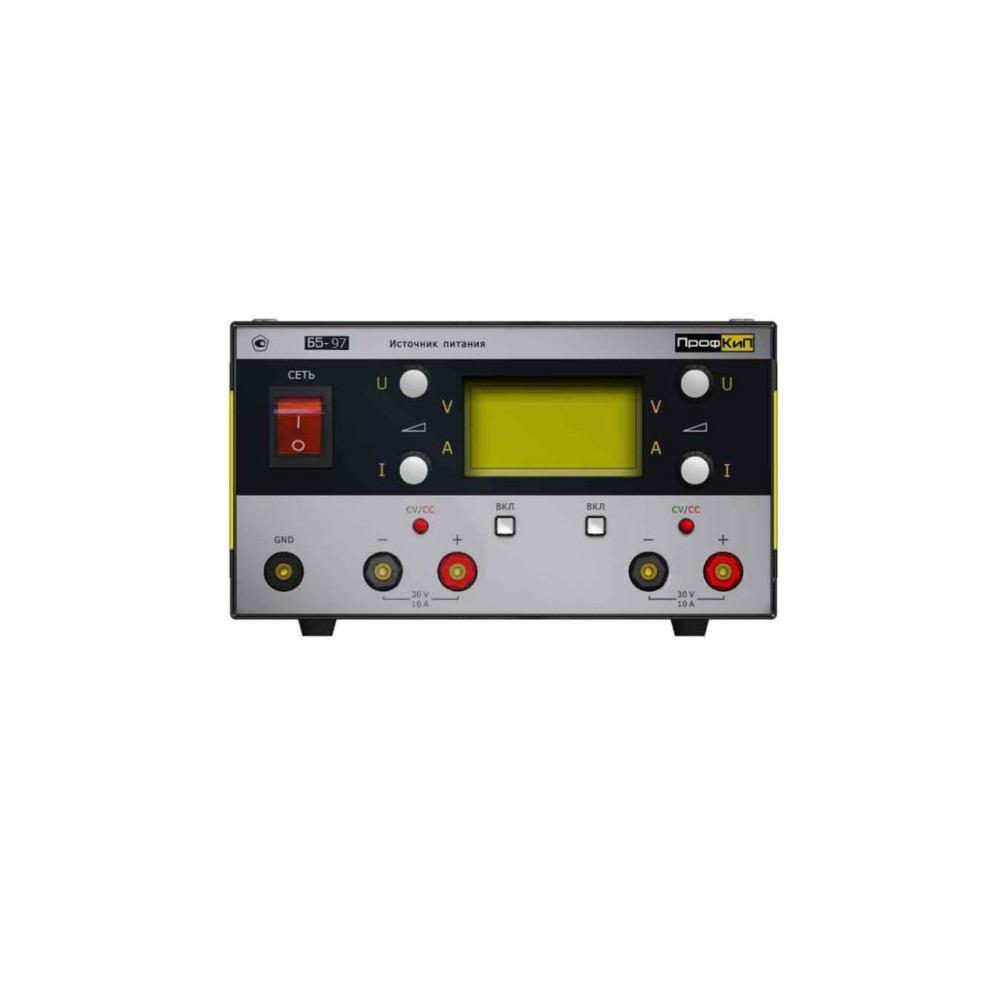

ПрофКиП Б5-97 источник питания лабораторный

Лабораторный источник питания ПрофКиП Б5-97 представляет собой многоканальный стабилизированный прибор с прецизионными характеристиками, предназначенный для одновременного питания нескольких независимых нагрузок. Каждый из двух каналов модели Б5-97 обеспечивает регулировку напряжения в диапазоне от 0 до 30 В и тока до 10 А, что позволяет использовать его для отладки цифровых и аналоговых схем, питания операционных усилителей, микроконтроллерных систем и проведения ресурсных испытаний компонентов. Благодаря чрезвычайно низкому уровню пульсаций не более 2 мВ, данный источник питания пригоден для питания прецизионных измерительных цепей и чувствительных аналоговых узлов, где качество питающего напряжения критически влияет на результаты измерений. Источник питания Б5-97 оснащён встроенными вольтметром и амперметром с высокой точностью, что исключает необходимость в дополнительных измерительных приборах для большинства лабораторных задач.

Два независимых канала

Ключевой особенностью источника питания Б5-97 является наличие двух полностью независимых выходных каналов, каждый из которых может работать в собственном режиме стабилизации напряжения или тока. Это позволяет одновременно тестировать два разных устройства или разные узлы одной схемы, экономя место на лабораторном столе и сокращая время на переключение оборудования. Каждый канал обеспечивает выходное напряжение от 0 до 30 В и выходной ток от 0 до 10 А, что перекрывает потребности большинства низковольтных цифровых и аналоговых схем. Независимость каналов означает, что их выходные параметры не влияют друг на друга, а режимы стабилизации CV/CC выбираются автоматически для каждого канала индивидуально в зависимости от подключенной нагрузки. Такая архитектура делает Б5-97 оптимальным инструментом для отладки двухполярных схем, усилителей и смесителей, требующих одновременного питания положительным и отрицательным напряжением.

• Количество каналов: два независимых канала с раздельной регулировкой.
• Напряжение на канал: 0…30 В для каждого канала.
• Ток на канал: 0…10 А для каждого канала.
• Режимы работы: независимый выбор CV/CC для каждого канала.

Низкий уровень пульсаций

Одной из важнейших характеристик лабораторного источника питания Б5-97 является чрезвычайно низкий уровень пульсаций выходного напряжения, который не превышает 2 мВ в среднеквадратичном значении. Это один из лучших показателей в классе импульсных лабораторных источников, приближающийся к характеристикам линейных стабилизаторов. Столь низкий уровень пульсаций достигается за счёт многоступенчатой фильтрации и качественной схемотехники выходного каскада, что позволяет использовать Б5-97 для питания высококачественных звуковых усилителей, прецизионных операционных усилителей, аналого-цифровых и цифро-аналоговых преобразователей, где даже малые шумы на шине питания могут привести к появлению паразитных составляющих в сигнале. Для инженеров, занимающихся разработкой аудиоаппаратуры, измерительных приборов и медицинской электроники, низкий уровень пульсаций является критическим параметром, и Б5-97 обеспечивает его в полной мере.

• Пульсации: не более 2 мВ (среднеквадратичное значение) — минимальный уровень шума.
• Стабильность по нагрузке: ± (0,002·Uвых + 0,01) при изменении тока от 0 до 10 А.
• Стабильность по сети: ± (0,001·Uвых + 0,003) при изменении входного напряжения на 10%.
• Нестабильность тока: ± (0,002I + 10 мА) в режиме CC при изменении выходного напряжения.

Точность встроенных измерений

Встроенные измерительные устройства источника питания Б5-97 обеспечивают контроль выходных параметров с точностью, достаточной для большинства инженерных задач. Абсолютная погрешность установки напряжения по встроенному вольтметру составляет ± (0,002U + 0,01) В, что при напряжении 30 В даёт погрешность не более 0,07 В — значение, вполне сопоставимое с показателями недорогих мультиметров. Абсолютная погрешность измерения силы тока по встроенному амперметру составляет ± (0,005I + 0,02) А, и при токе 10 А погрешность не превысит 0,07 А. Благодаря этому инженер может не подключать внешние измерительные приборы для рядовых операций, что ускоряет процесс отладки и снижает вероятность ошибок при коммутации. Наличие двух каналов с независимыми измерительными трактами позволяет одновременно контролировать параметры двух нагрузок, что особенно удобно при тестировании дифференциальных каскадов и сравнении характеристик однотипных узлов.

• Погрешность вольтметра: ± (0,002U + 0,01) В — высокая точность установки напряжения до 30 В.
• Погрешность амперметра: ± (0,005I + 0,02) А — точный контроль тока до 10 А.
• Независимый контроль: каждый канал имеет собственные вольтметр и амперметр.

Энергопотребление и габариты

Источник питания Б5-97 питается от сети переменного тока с напряжением 198…242 В и частотой 50/60 Гц, что обеспечивает его работоспособность в большинстве лабораторных и производственных условий. Максимальная потребляемая мощность составляет 800 ВА, что с учётом выходной мощности двух каналов до 600 Вт (2 × 30 В × 10 А) и КПД преобразователя гарантирует запас по мощности и стабильную работу даже при одновременной нагрузке на оба канала. Габаритные размеры прибора 255×135×355 мм и масса 7 кг делают его достаточно компактным для размещения на лабораторном столе, при этом устойчивым и не склонным к опрокидыванию при переключении тумблеров и подключении кабелей. Б5-97 предназначен для эксплуатации в отапливаемых помещениях при температуре от +18 до +28 °C, относительной влажности не более 80% и атмосферном давлении от 84 до 106 кПа, что соответствует стандартным условиям лабораторий, сервисных центров и учебных классов.

• Сетевое питание: 198…242 В, 50/60 Гц — универсальность подключения.
• Потребляемая мощность: 800 ВА для питания двух независимых каналов.
• Габариты и масса: 255×135×355 мм и 7 кг — удобство размещения и транспортировки.
• Климатические условия: +18…+28 °C, влажность ≤80%, давление 84…106 кПа.

Покупка ПрофКиП Б5-97 источник питания лабораторный в BESTKIP

Купить ПрофКиП Б5-97 источник питания лабораторный можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — уточним задачу питания и подходящую конфигурацию Б5-97.
