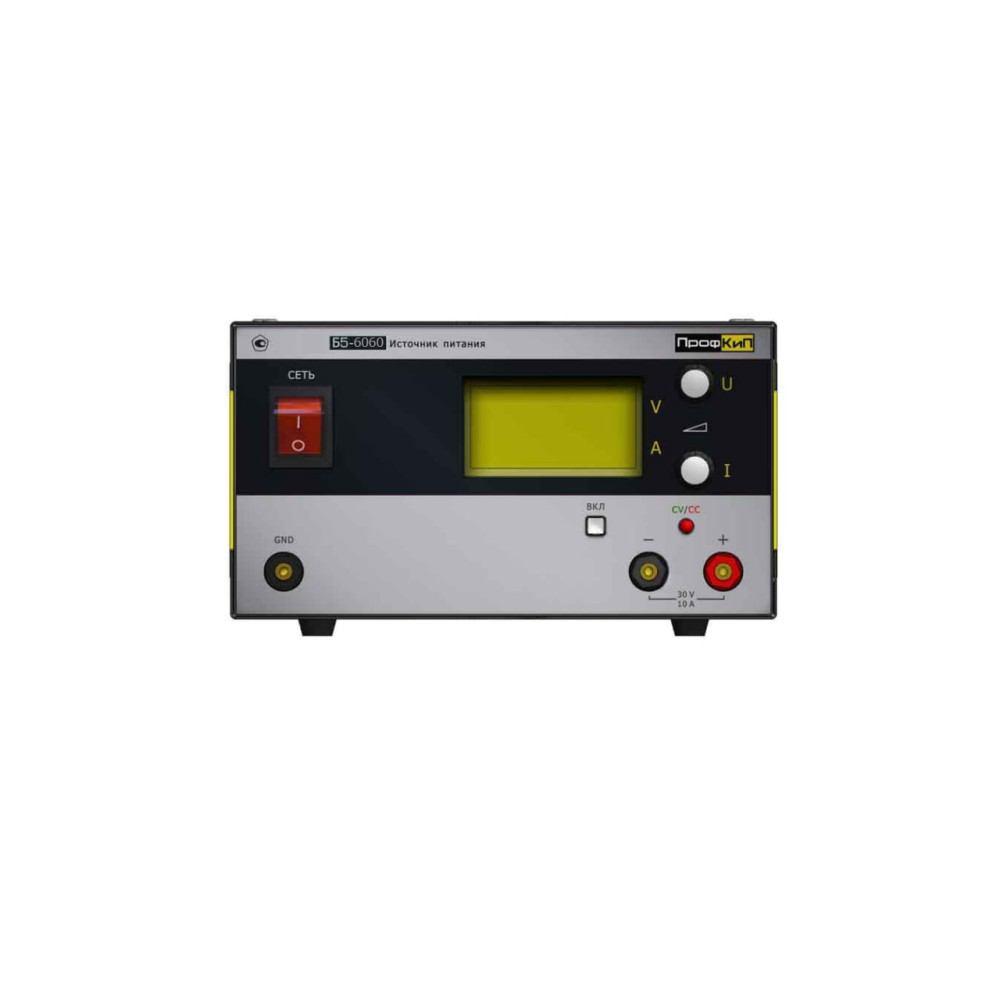

ПрофКиП Б5-6060 источник питания лабораторный

Лабораторный источник питания ПрофКиП Б5-6060 представляет собой мощный одноканальный стабилизированный прибор, способный обеспечить нагрузку напряжением до 60 В и током до 60 А. Такое сочетание выходных параметров позволяет использовать его для отладки силовых модулей, тестирования аккумуляторных батарей и электродвигателей, проведения ресурсных испытаний, а также в качестве стендового источника для питания промышленных и автомобильных электронных систем. Прибор Б5-6060 работает в двух основных режимах — стабилизации напряжения (CV) и стабилизации тока (CC) — с автоматическим переключением и индикацией текущего состояния на дисплее. Встроенные вольтметр и амперметр обеспечивают контроль выходных параметров без необходимости подключения внешних измерительных приборов, что упрощает работу на стенде и повышает оперативность получаемых измерений.

Диапазоны и погрешности

Источник питания Б5-6060 имеет широкий диапазон регулировки выходного напряжения от 0 до 60 В, что позволяет работать как с низковольтными цифровыми схемами (5 В, 3,3 В), так и с более высокими напряжениями, используемыми в силовых преобразователях и блоках управления электроприводами. Выходной ток регулируется в пределах от 0 до 60 А, что делает прибор пригодным для тестирования мощных нагрузок, включая стартерные аккумуляторы и зарядные станции. Встроенный вольтметр обеспечивает высокую точность установки напряжения с абсолютной погрешностью ± (0,002U + 0,02) В: при выставлении напряжения 30 В погрешность не превысит 0,08 В. Измерение силы тока по встроенному амперметру производится с погрешностью ± (0,005I + 0,04) А — для тока 50 А это значение будет менее 0,3 А, что позволяет точно контролировать потребление испытуемого устройства. Такие точностные характеристики делают Б5-6060 полноценным измерительным комплексом, исключающим необходимость в дополнительных мультиметрах при большинстве лабораторных задач.

• Напряжение: регулировка 0…60 В с абсолютной погрешностью установки ± (0,002U + 0,02) В.
• Ток: выходной ток 0…60 А с погрешностью измерения ± (0,005I + 0,04) А.
• Режимы CV/CC: автоматический переход между стабилизацией напряжения и тока.

Стабильность и пульсации

Одним из ключевых качеств источника питания Б5-6060 является высокая стабильность выходных параметров, достигаемая за счет схемотехнических решений и системы обратной связи. Нестабильность выходного напряжения при изменении тока в нагрузке от нуля до максимального значения в режиме стабилизации напряжения не превышает ± (0,002·Uвых + 0,01). Это означает, что при скачкообразном подключении нагрузки, например электродвигателя с большим пусковым током, напряжение на выходе прибора изменится не более чем на сотые доли вольта, что критически важно при питании чувствительных микроконтроллерных систем. Стабильность поддержания напряжения при колебаниях питающей сети также находится на высоком уровне: при изменении сетевого напряжения на 10% от номинального нестабильность выходного напряжения составляет ± (0,001·Uвых + 0,003). Уровень пульсаций выходного напряжения не превышает 25 мВ в среднеквадратичном значении, что является отличным показателем для импульсных лабораторных источников такого класса и позволяет использовать Б5-6060 для питания аналоговых схем, где высокий уровень шума может нарушить корректную работу. В режиме стабилизации тока нестабильность при изменении выходного напряжения составляет ± (0,002I + 10 мА), что гарантирует точное поддержание тока даже при изменении сопротивления нагрузки.

• Нестабильность по нагрузке: ± (0,002·Uвых + 0,01) при изменении тока от 0 до 60 А.
• Нестабильность по сети: ± (0,001·Uвых + 0,003) при изменении входного напряжения на 10%.
• Пульсации: не более 25 мВ (среднеквадратичное значение) во всем диапазоне выходных напряжений.
• Нестабильность тока: ± (0,002I + 10 мА) при изменении выходного напряжения (CC-режим).

Точность встроенных измерений

Лабораторный источник питания Б5-6060 интегрирует в себе не только источник напряжения и тока, но и точные измерительные приборы, позволяющие вести контроль параметров без использования дополнительного оборудования. Абсолютная погрешность установки напряжения по встроенному вольтметру составляет ± (0,002U + 0,02) В, что соответствует классу точности многих промышленных мультиметров. Абсолютная погрешность измерения силы тока по встроенному амперметру — ± (0,005I + 0,04) А, что позволяет инженеру с высокой достоверностью оценивать ток потребления тестируемого устройства. Благодаря этой особенности отпадает необходимость подключать внешние вольтметр и амперметр последовательно в цепь, уменьшая количество коммутаций и снижая риск ошибок при подключении. Сочетание точной стабилизации и точных измерений делает Б5-6060 идеальным инструментом для исследовательских лабораторий, учебных заведений и сервисных центров, занимающихся ремонтом сложной радиоэлектронной аппаратуры. Встроенный контроль позволяет быстро и надежно фиксировать отклонения в работе источников питания и преобразователей, проверять соответствие паспортных характеристик реальным параметрам.

• Погрешность вольтметра: ± (0,002U + 0,02) В — обеспечивает точность настройки напряжения 0…60 В.
• Погрешность амперметра: ± (0,005I + 0,04) А — позволяет измерять токи до 60 А с высокой точностью.
• Встроенный контроль: исключает необходимость во внешних измерительных приборах.

Энергоснабжение и габариты

Прибор Б5-6060 рассчитан на подключение к стандартной сети переменного тока напряжением от 198 до 242 В с частотой 50 или 60 Гц, что обеспечивает его совместимость с большинством бытовых и промышленных сетей питания. Максимальная потребляемая мощность источника составляет 1800 ВА, что с учетом выходной мощности до 3600 Вт (60 В × 60 А) и КПД преобразователя гарантирует стабильную работу даже при максимальной нагрузке без перегрева компонентов. Компактные габаритные размеры 255×135×355 мм и масса всего 6 кг делают источник питания Б5-6060 мобильным и удобным для размещения на ограниченном лабораторном пространстве. Прибор может быть установлен на стандартную полку или рабочий стол, не требуя специального крепления или дополнительной вентиляции, хотя при длительной работе на максимальной мощности рекомендуется обеспечить свободный доступ воздуха к вентиляционным отверстиям. Условия эксплуатации предполагают использование в отапливаемых лабораториях и цехах при температуре от +18 до +28 °C и относительной влажности не более 80%. Атмосферное давление в диапазоне от 84 до 106 кПа соответствует большинству регионов и не требует дополнительных мер адаптации, что расширяет географию применения данного лабораторного источника питания.

• Питание: 198…242 В, 50/60 Гц — совместимость с бытовой и промышленной сетью.
• Потребляемая мощность: 1800 ВА для обеспечения максимальной выходной мощности 3600 Вт.
• Габариты и масса: 255×135×355 мм, масса 6 кг — удобство размещения на столе.
• Условия эксплуатации: температура +18…+28 °C, влажность ≤80%, давление 84…106 кПа.

Покупка ПрофКиП Б5-6060 источник питания лабораторный в BESTKIP

Купить ПрофКиП Б5-6060 источник питания лабораторный можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — уточним задачу питания и подходящую конфигурацию Б5-6060.
