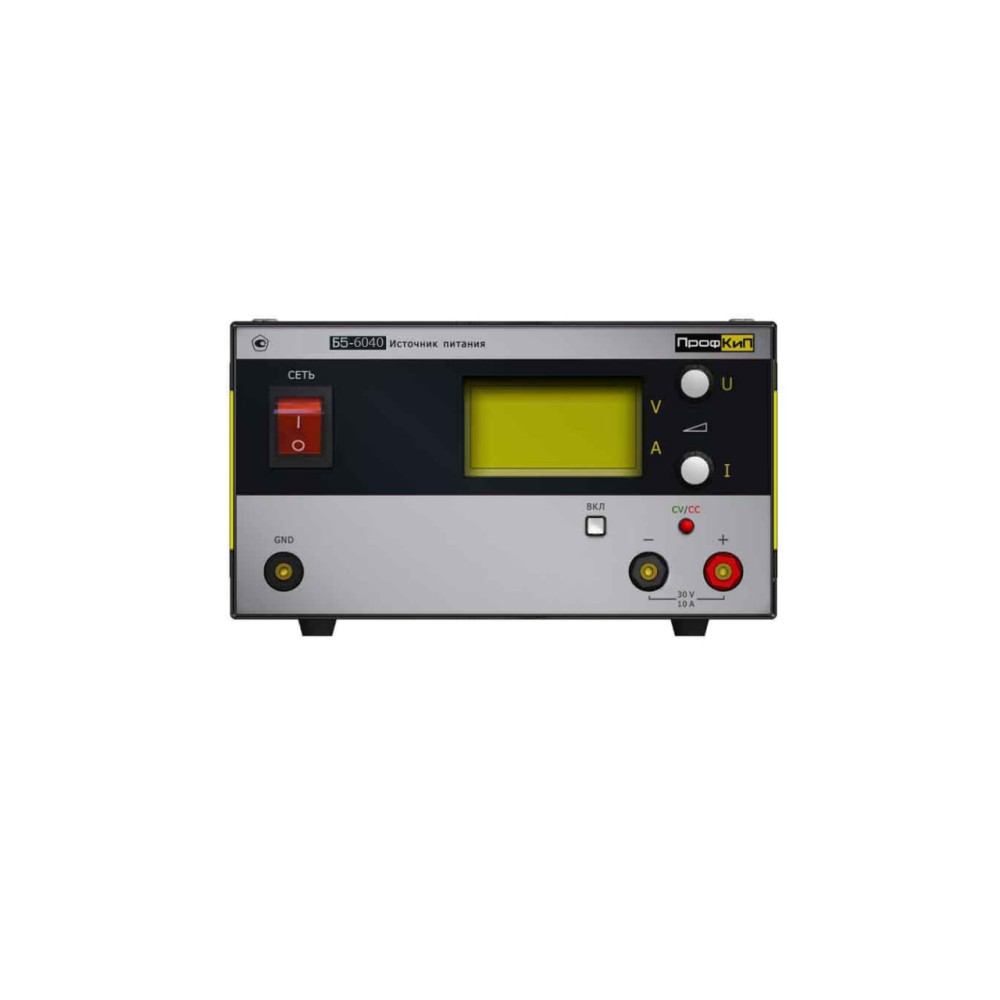

ПрофКиП Б5-6040 источник питания лабораторный

Лабораторный источник питания ПрофКиП Б5-6040 представляет собой мощный одноканальный прибор, построенный по схеме стабилизированного преобразователя. Данная модель обеспечивает регулировку выходного напряжения в диапазоне от 0 до 60 В и тока от 0 до 40 А, что позволяет использовать ее для питания высокотоковых нагрузок при отладке силовой электроники и проведении ресурсных испытаний. Источник питания Б5-6040 способен работать как в режиме стабилизации напряжения (CV), так и в режиме стабилизации тока (CC) с автоматическим переходом при достижении уставки. Прибор оснащен встроенными измерительными устройствами — вольтметром и амперметром, — которые позволяют контролировать выходные параметры без применения дополнительных мультиметров.

Диапазоны и точность

Источник питания ПрофКиП Б5-6040 имеет широкие пределы регулировки выходных параметров, что делает его универсальным инструментом для лабораторных стендов. Он способен выдавать напряжение в пределах от 0 до 60 В, что позволяет работать с различными электронными схемами, включая 12-вольтовые и 24-вольтовые системы, а также 48-вольтовое телекоммуникационное оборудование. Токовая нагрузка регулируется от 0 до 40 А, что дает возможность испытывать мощные двигатели, зарядные устройства и источники бесперебойного питания. Встроенный вольтметр обеспечивает высокую точность установки напряжения с абсолютной погрешностью ± (0,002U + 0,02) В, где U — измеряемое значение напряжения. Это означает, что при установке, например, 30 В, максимальная погрешность будет составлять около 0,08 В, что обеспечивает необходимую точность для большинства исследовательских и ремонтных работ.

• Напряжение: диапазон регулировки 0…60 В с погрешностью установки по вольтметру ± (0,002U + 0,02) В.
• Сила тока: регулировка тока от 0 до 40 А с абсолютной погрешностью измерения ± (0,005I + 0,04) А.
• Режимы стабилизации: автоматический переход CV/CC с высокой стабильностью параметров.

Стабильность и пульсации

Одним из ключевых параметров лабораторного блока питания Б5-6040 является исключительно низкая нестабильность выходных характеристик при изменении внешних условий и нагрузки. Нестабильность выходного напряжения при изменении тока в нагрузке от нуля до максимального значения составляет ± (0,002·Uвых + 0,01) в режиме стабилизации напряжения. Эта характеристика гарантирует, что выходное напряжение практически не изменяется при скачках тока от холостого хода до полной нагрузки в 40 А, что критически важно при тестировании устройств с переменным энергопотреблением. Также стабильность сохраняется при колебаниях сетевого напряжения: при изменении питающего напряжения на 10% от номинала нестабильность выходного напряжения не превышает ± (0,001·Uвых + 0,003). Важнейшим параметром качества выходного напряжения служат пульсации, которые у модели Б5-6040 не превышают 20 мВ в среднеквадратичном значении. Такой низкий уровень пульсаций позволяет использовать источник питания Б5-6040 для питания чувствительных аналоговых схем, операционных усилителей и систем сбора данных, где высокий уровень шумов может привести к искажению результатов измерений.

• Нестабильность по нагрузке: ± (0,002·Uвых + 0,01) при изменениях тока от 0 до максимума (CV-режим).
• Нестабильность по сети: ± (0,001·Uвых + 0,003) при изменении входного напряжения на 10%.
• Пульсации: не более 20 мВ (среднеквадратичное значение).
• Нестабильность тока: ± (0,002I + 10 мА) при изменении выходного напряжения (CC-режим).

Точность измерений

Встроенный амперметр и вольтметр, являющиеся частью конструкции источника питания Б5-6040, позволяют проводить измерения с заданной в паспорте точностью, что исключает необходимость в подключении дорогостоящих внешних приборов для рядовых операций. Абсолютная погрешность измерения силы тока по встроенному амперметру составляет ± (0,005I + 0,04) А. Например, при измерении тока 20 А, инструментальная погрешность не превысит 0,14 А, что является отличным показателем для приборов данного класса. Встроенный вольтметр обеспечивает точность установки и измерения с погрешностью ± (0,002U + 0,02) В, что позволяет точно выставлять напряжение питания для конкретной схемы. Данные характеристики делают источник Б5-6040 полноценным измерительным комплексом, предоставляющим информацию о реальном потреблении тока подключенной нагрузкой, что крайне полезно при поиске неисправностей в электронных устройствах. Сочетание высокой точности стабилизации и точности измерения позволяет инженеру доверять значениям, отображаемым на дисплее, и корректно интерпретировать поведение тестируемой аппаратуры при изменении режимов работы.

• Погрешность вольтметра: ± (0,002U + 0,02) В — для точной установки напряжения 0…60 В.
• Погрешность амперметра: ± (0,005I + 0,04) А — для контроля тока до 40 А.
• Точность стабилизации: соответствует требованиям к прецизионным лабораторным блокам питания.

Эксплуатация и энергетика

Источник питания Б5-6040 рассчитан на питание от однофазной сети переменного тока с напряжением от 198 до 242 В и частотой 50/60 Гц, что соответствует стандартным бытовым и промышленным электросетям без необходимости в специальных разъемах или преобразователях частоты. Максимальная полная потребляемая мощность составляет 1800 ВА, что с запасом покрывает требуемую выходную мощность при максимальных значениях 60 В и 40 А (2400 Вт) с учетом коэффициента полезного действия преобразователя. Несмотря на внушительную мощность, масса источника питания составляет всего 6 кг, что достигается за счет применения импульсной схемотехники и современных компонентов. Компактные габаритные размеры прибора — 255 мм в ширину, 135 мм в высоту и 355 мм в глубину — позволяют разместить его на лабораторном столе без необходимости выделения большого пространства. Блок питания Б5-6040 предназначен для эксплуатации в лабораторных условиях при температуре окружающей среды от +18 до +28°C и относительной влажности не более 80%. Такой климатический диапазон характерен для отапливаемых помещений и производственных цехов, где поддерживается стабильная температура и влажность. При использовании в полевых условиях или на производстве, где параметры среды могут отличаться, следует учитывать эти ограничения для обеспечения корректной работы прибора и сохранения заявленных точностных характеристик.

• Питание: сеть 198…242 В, 50/60 Гц, совместимость с бытовой и промышленной сетью.
• Потребление: максимальная мощность 1800 ВА, обеспечивающая резерв для работы на полной нагрузке.
• Габариты и вес: 255×135×355 мм, масса 6 кг — мобильность для настольного применения.
• Условия эксплуатации: температура +18…+28°C, влажность ≤80%, давление 84…106 кПа.

Покупка ПрофКиП Б5-6040 источник питания лабораторный в BESTKIP

Купить ПрофКиП Б5-6040 источник питания лабораторный можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — уточним задачу питания и подходящую конфигурацию Б5-6040.
