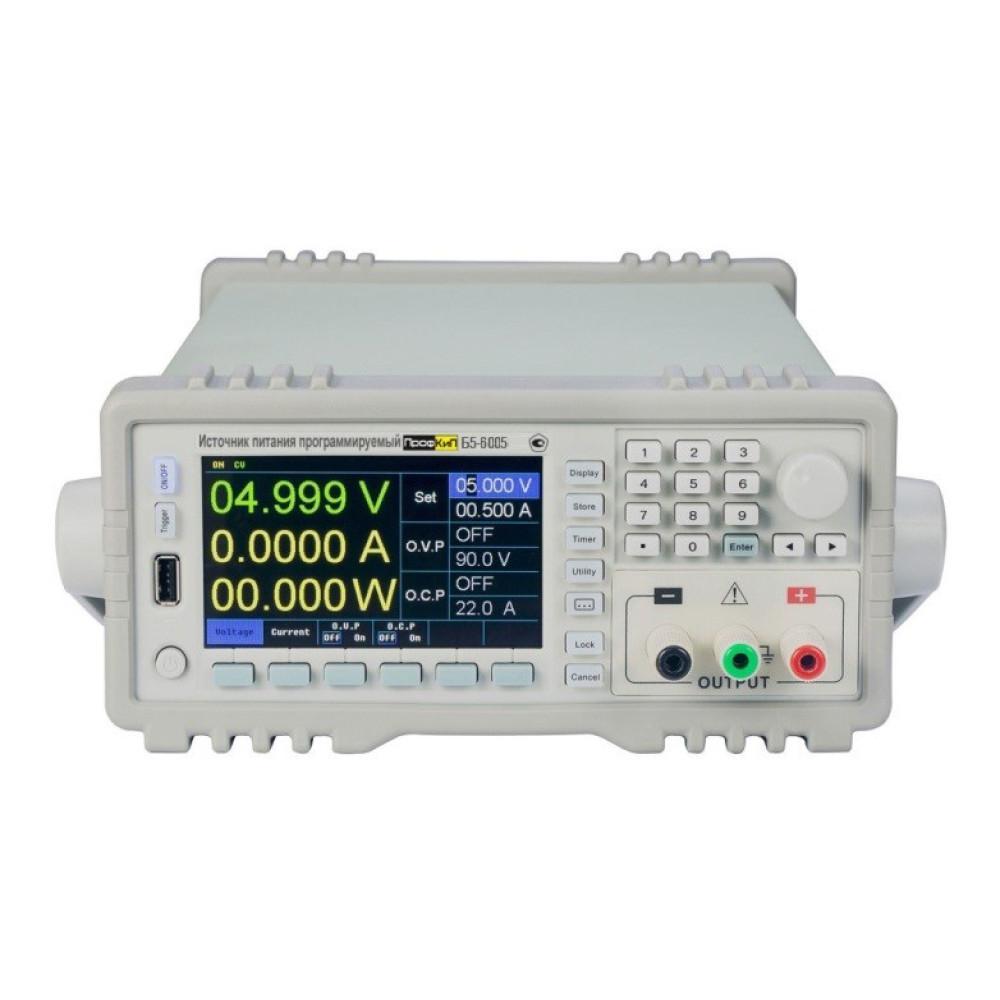

ПрофКиП Б5-6005 источник питания

Источник питания ПрофКиП Б5-6005 — это программируемый одноканальный прибор, выполненный по импульсной топологии с широтно-импульсной стабилизацией и микроконтроллерным управлением, рассчитанный на выходное напряжение до 60 В и выходной ток до 5 А. Устройство оснащено прецизионным измерительным трактом с пятью разрядами индикации по напряжению и току, отображаемыми на цветном LCD-дисплее диагональю 11 см. Благодаря наличию интерфейсов RS-232, RS-485 и опциональному LAN, Б5-6005 легко встраивается в автоматизированные лабораторные стенды и системы дистанционного контроля. Модель предназначена для питания мощных электронных схем, отладки силовых преобразователей, зарядки аккумуляторных батарей, тестирования драйверов электродвигателей и используется в научно-исследовательских лабораториях, сервисных центрах и учебных классах.

Выходные параметры

Б5-6005 обеспечивает широкий диапазон регулировки выходного напряжения и тока с высокой дискретностью и минимальной погрешностью, что делает его пригодным для питания устройств различного класса — от маломощных датчиков до мощных исполнительных механизмов. Точность задания и контроля параметров достигается за счет использования высокоразрядных цифро-аналоговых преобразователей и прецизионных измерительных усилителей.

• Выходное напряжение: 0…60 В с дискретностью установки 1 мВ. Такой диапазон перекрывает потребности большинства электронных схем, включая операционные усилители с двухполярным питанием (например, ±30 В), драйверы полевых транзисторов и тиристорные регуляторы. Милливольтовый шаг позволяет устанавливать напряжение с точностью, достаточной для питания эталонных источников опорного напряжения и прецизионных датчиков.
• Выходной ток: 0…5 А с дискретностью установки 0,1 мА. Широкий токовый диапазон с высоким разрешением по току пригоден как для питания маломощных схем (например, при токе потребления в единицы миллиампер), так и для зарядки аккумуляторов емкостью до нескольких десятков ампер-часов. Точная установка тока критична при тестировании светодиодных матриц, лазерных диодов и термоэлектрических модулей Пельтье.
• Абсолютная погрешность установки напряжения: ±(0,0003U + 0,01) В. Для напряжения 60 В максимальная погрешность не превысит 0,028 В, что гарантирует воспроизводимость результатов при многократных измерениях на одном стенде. Такая точность позволяет использовать Б5-6005 для калибровки вторичных измерительных приборов и эталонных резисторов.
• Абсолютная погрешность измерения напряжения по встроенному вольтметру: ±(0,0002U + 0,005) В. При показаниях 30 В погрешность составит не более 0,011 В, что делает встроенный вольтметр полноценным заменителем внешнего мультиметра в большинстве лабораторных задач. Это сокращает количество подключаемого оборудования и ускоряет процесс настройки.
• Абсолютная погрешность установки тока: ±(0,0006I + 0,005) А. При токе 5 А погрешность не превышает 0,008 А, что особенно важно при длительных процессах заряда-разряда аккумуляторов, где отклонение тока может привести к недозаряду или перегреву батареи. Погрешность также учитывается при аттестации методик испытаний.
• Погрешность измерения тока по встроенному амперметру: ±(0,0005I + 0,005) А. При измерении тока 5 А погрешность составит 0,0075 А. Такая точность позволяет регистрировать токи покоя, пусковые токи и изменения потребления в динамике, что необходимо для диагностики стабильности работы устройств и поиска скрытых неисправностей.

Нестабильность и качество

Импульсная архитектура с широтно-импульсной модуляцией и многоступенчатой фильтрацией позволяет Б5-6005 сохранять высокую стабильность выходного напряжения при любых внешних и внутренних возмущениях. Низкий уровень пульсаций и шумов делает прибор пригодным для питания аналоговых трактов с высоким коэффициентом усиления, где чистота питающего напряжения напрямую влияет на соотношение сигнал/шум.

• Нестабильность напряжения при изменении питания на 10%: ±(0,0001U + 3 мВ). При колебаниях сетевого напряжения в допустимых пределах (198…242 В) выходное напряжение меняется в пределах милливольт, что исключает необходимость использования внешних сетевых стабилизаторов и позволяет работать в условиях нестабильной электросети, характерной для некоторых промышленных зон и удаленных лабораторных комплексов.
• Нестабильность напряжения при изменении нагрузки: ±(0,0001U + 5 мВ). При переходе от холостого хода к полной нагрузке 5 А изменение выходного напряжения не превышает нескольких милливольт. Это свойство критически важно при питании устройств с резкими скачками потребления, таких как электродвигатели, соленоиды, коммутируемые источники вторичного питания и импульсные преобразователи, где просадка напряжения могла бы привести к сбоям логики или искажению измерительных сигналов.
• Пульсации и шумы выходного напряжения: не более 3 мВ (среднеквадратическое значение) при токе нагрузки 0,9 Imax. Столь низкий уровень высокочастотных помех позволяет подключать к Б5-6005 малошумящие операционные усилители, фильтры низких частот, аудиоусилители класса А и прецизионные компараторы без риска внесения паразитных наводок в измерительный тракт. Для большинства радиочастотных и аналоговых применений этот уровень пульсаций находится в пределах допустимого.
• Пределы установки ограничения по напряжению: 0,1…64 В. Наличие расширенного верхнего предела позволяет компенсировать падение напряжения на длинных соединительных кабелях и контактных соединениях, обеспечивая доставку необходимых 60 В непосредственно на нагрузку.
• Пределы установки ограничения по току: 0,1…5,5 А. Запас по току на 10% относительно номинала защищает источник от перегрузок при кратковременных пусковых бросках тока и дает дополнительный буфер для безопасной работы с индуктивными нагрузками.

Управление и интерфейсы

Встроенный микроконтроллер в Б5-6005 выполняет функции стабилизации, измерения, управления и связи, превращая источник питания в интеллектуальный элемент автоматизированной лаборатории. Наличие цифровых интерфейсов и опционального аналогового управления позволяет гибко интегрировать прибор в системы сбора данных и автоматического регулирования.

• Цифровые интерфейсы: RS-232 и RS-485. Через эти порты можно дистанционно устанавливать любые выходные параметры (напряжение, ток, ограничения), опрашивать текущие показания встроенного вольтметра и амперметра, а также получать данные о состоянии источника (режим CV/CC, перегрузка, превышение температуры). RS-485 поддерживает многоточечную топологию, что позволяет управлять группой источников с одного центрального компьютера.
• Опция LAN: сетевой интерфейс расширяет возможности удаленного управления, позволяя подключать Б5-6005 к локальной вычислительной сети или интернету. Это особенно удобно при организации распределенных лабораторных комплексов, где управление приборами осуществляется из единого центра.
• Аналоговое управление (опция): с помощью внешнего сигнала (например, 0…10 В или 4…20 мА) можно плавно изменять выходное напряжение или ток в реальном времени. Такой режим востребован в системах автоматического регулирования, где параметры источника должны отслеживать сигнал от внешнего датчика или регулятора (например, в термокамерах или климатических установках).
• Микроконтроллерная архитектура: центральный процессор управляет ШИМ-модуляцией, осуществляет цифровую обработку сигналов обратной связи, реализует алгоритмы автоматического ограничения по току и напряжению, а также обеспечивает интерфейс с пользователем. Программная реализация позволяет обновлять прошивку прибора и адаптировать его поведение под специфические требования.
• Цветной LCD-дисплей: диагональ 11 см, индикация — пять разрядов для напряжения и пять для тока. На экране одновременно выводятся заданные и фактические значения, что упрощает оперативный контроль. Также отображается режим работы (CV или CC), состояние ограничений и активные интерфейсы. Высококонтрастный экран сохраняет читаемость при ярком освещении и под различными углами обзора.

Эксплуатационные данные

Б5-6005 рассчитан на длительную непрерывную работу в промышленных, лабораторных и полевых условиях благодаря продуманной системе охлаждения и широкому диапазону допустимых температур. Компактные габариты корпуса и небольшой вес облегчают монтаж и транспортировку, а универсальное входное питание делает прибор совместимым с большинством мировых стандартов электросетей.

• Напряжение питания: 198…242 В, частота 50/60 Гц. Такой широкий допуск по входному напряжению позволяет использовать Б5-6005 в регионах с нестабильной работой электросети без потери точности стабилизации. Максимальная потребляемая мощность — 400 ВА, что соответствует эффективному потреблению при полной выходной нагрузке с учетом КПД импульсного преобразователя.
• Нормальные условия эксплуатации: температура 23±5°С, относительная влажность не более 80%. В этом диапазоне прибор достигает наилучших точностных показателей. Большинство лабораторий поддерживает эти условия, что гарантирует минимальную погрешность при проведении ответственных измерений.
• Рабочие условия эксплуатации: температура от +5 до +40°С, влажность до 80% (без конденсации). Расширенный температурный диапазон позволяет использовать источник питания в производственных цехах, неотапливаемых помещениях и на открытых стендах при соблюдении допустимых влажностных режимов. Система охлаждения обеспечивает отвод тепла, сохраняя стабильность компонентов даже при максимальной нагрузке.
• Габаритные размеры: 215 х 89 х 352 мм. Узкий корпус шириной 215 мм занимает минимум места на лабораторном столе и легко устанавливается в стандартную приборную стойку 19 дюймов с использованием монтажных кронштейнов. Высота 89 мм соответствует одному юниту (1U) стойки с небольшим запасом, что упрощает комплектацию измерительных шкафов.
• Масса: 8 кг. Благодаря импульсной топологии, вес прибора не превышает 8 кг при выходной мощности около 300 Вт, что делает его значительно легче линейных источников аналогичного класса. Это облегчает перемещение оборудования при реорганизации лаборатории или транспортировке к месту проведения испытаний.
