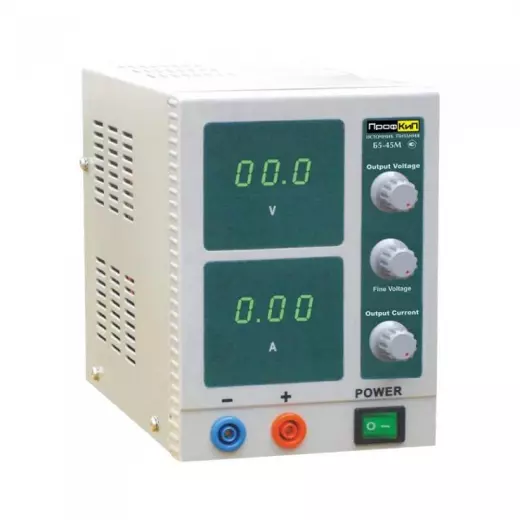

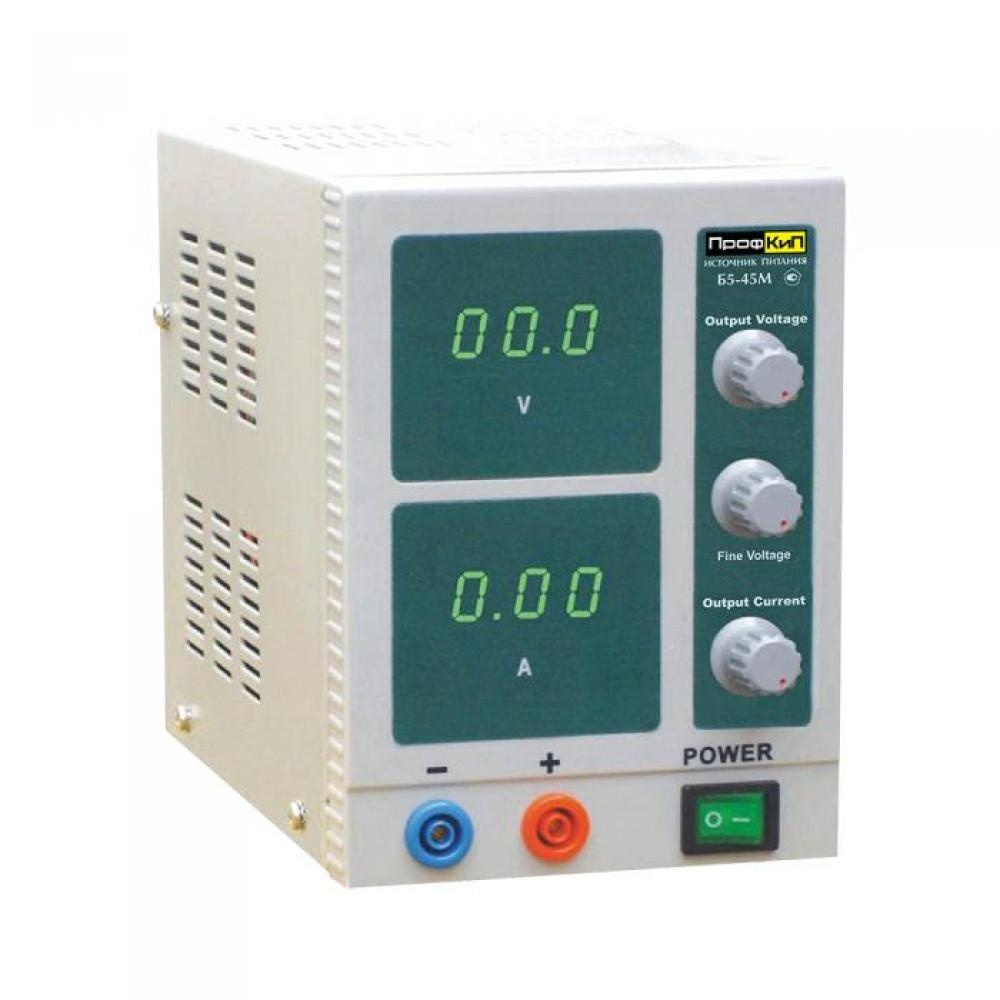

ПрофКиП Б5-45М источник питания аналоговый

Источник питания ПрофКиП Б5-45М аналоговый представляет собой одноканальный лабораторный прибор с выходным напряжением от 0 до 30 В и выходным током от 0 до 2 А. Модель Б5-45М имеет сверхнизкий уровень пульсаций и шума по напряжению (не более 0.5 мВ), что позволяет питать малошумящие аналоговые схемы, прецизионные датчики и эталонные источники сигналов. Прибор построен по линейной схеме стабилизации, обеспечивающей чистоту выходного напряжения без импульсных помех, характерных для преобразователей. Б5-45М подходит для использования в лабораторных исследованиях, учебных классах, при отладке маломощной электроники и ремонте измерительного оборудования.

Диапазон выходных параметров

Источник питания Б5-45М позволяет плавно регулировать напряжение и ток в широком диапазоне, покрывающем большинство лабораторных задач. Одноканальная конфигурация сосредотачивает всю мощность на одной выходной группе, обеспечивая питание одного устройства или цепи.

• Количество каналов: 1 — выход выполнен в виде двух клемм с гальванической развязкой от сети переменного тока.
• Выходное напряжение: плавная регулировка от 0 до 30 В — диапазон перекрывает питание операционных усилителей, логических микросхем, маломощных датчиков и эталонных источников.
• Выходной ток: регулируется от 0 до 2 А, что достаточно для питания макетных плат, микроконтроллеров и маломощных нагрузок.
• Режимы стабилизации: автоматическое переключение между режимом стабилизации напряжения (CV) и стабилизации тока (CC) в зависимости от характера нагрузки.
• Точность настройки: органы управления с многооборотными потенциометрами обеспечивают плавную и точную установку выходных значений.

Точность установки и стабильность

Благодаря прецизионной схеме управления Б5-45М обеспечивает высокую стабильность выходного напряжения и тока при изменении нагрузки или питающей сети. Погрешности установки находятся на уровне, характерном для лабораторных источников среднего класса.

• Нестабильность выходного напряжения: ≤1×10⁻⁴ + 3 мВ — отклонение напряжения при колебаниях сети не превышает указанных значений во всём диапазоне.
• Нестабильность выходного тока: ≤2×10⁻³ + 3 мА — точность поддержания тока сохраняется при изменении сопротивления нагрузки.
• Регулирование нагрузки по напряжению: ≤1×10⁻⁴ + 2 мВ — изменение напряжения при переходе от холостого хода к полной нагрузке незначительно.
• Регулирование нагрузки по току: ≤2×10⁻³ + 3 мА — заданный ток остаётся стабильным при изменении выходного напряжения.
• Погрешность установки выходного напряжения: ±(0.2% Uуст + 2 е.м.р.) — позволяет точно устанавливать напряжение с контролем по дисплею.
• Погрешность установки выходного тока: ±(1.0% Iуст + 2 е.м.р.) — ограничение тока выставляется с высокой точностью для защиты нагрузки.

Низкий уровень пульсаций

Линейная архитектура Б5-45М обеспечивает рекордно низкий уровень выходных пульсаций и шума, что критически важно при питании чувствительных аналоговых схем и измерительных мостов. Чистота сигнала достигается за счёт классической схемы стабилизации и выходного фильтра.

• Пульсация и шум по напряжению: ≤0.5 мВ — одно из лучших значений в классе аналоговых источников, позволяющее питать прецизионные усилители без дополнительных фильтров.
• Пульсация и шум по току: ≤3 мА — низкий уровень токовых помех важен при работе с токозадающими цепями и мостовыми схемами.
• Отсутствие высокочастотных выбросов: линейный стабилизатор не создаёт импульсных помех, свойственных ключевым источникам питания.
• Малая постоянная времени: быстрый отклик на изменение нагрузки без перерегулировки и выбросов.
• Экранирование: конструкция корпуса и фильтрация входных цепей снижают влияние внешних электромагнитных полей.

Габариты, масса и эксплуатация

Модель Б5-45М выполнена в компактном металлическом корпусе с размерами 108×154×240 мм и массой 4.5 кг, что сочетает устойчивость на рабочем столе с удобством перемещения. Универсальный сетевой вход позволяет питать прибор от сетей 110–127 В или 220–240 В без переключения.

• Сетевое питание: 110…127 В ±10% (60 Гц) или 220…240 В ±10% (50 Гц) — адаптирован для использования в разных странах без дополнительных трансформаторов.
• Габаритные размеры: 108 мм ширина, 154 мм высота, 240 мм глубина — компактные размеры для настольного размещения.
• Вес устройства: 4.5 кг — за счёт силового трансформатора обеспечивается устойчивость и механическая прочность.
• Охлаждение: пассивное (естественная конвекция) — абсолютно бесшумная работа, подходящая для акустических лабораторий.
• Индикация: встроенный аналоговый или цифровой дисплей (в зависимости от исполнения) для контроля напряжения и тока в реальном времени.
