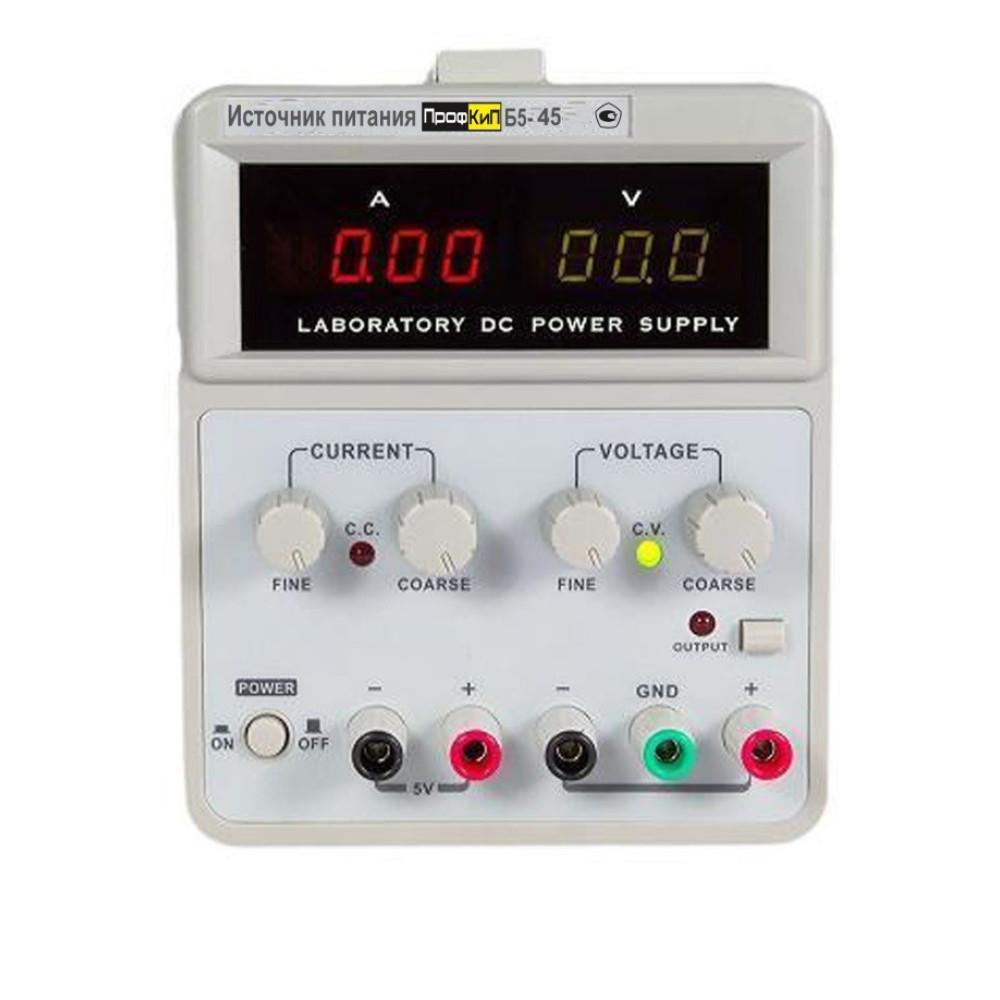

ПрофКиП Б5-45 источник питания

Источник питания ПрофКиП Б5-45 представляет собой двухканальный лабораторный источник питания постоянного тока, сочетающий в себе основной регулируемый канал с диапазоном 0…30 В и током до 2 А, а также дополнительный фиксированный канал на 5 В с током нагрузки 1 А. Такая архитектура делает прибор Б5-45 универсальным инструментом для одновременного питания цифровой и аналоговой частей разрабатываемого устройства, что особенно востребовано при отладке микроконтроллерных систем, смешанных сигнальных плат и учебных макетов. Высокая стабильность выходных параметров в сочетании с малым уровнем пульсаций позволяет использовать источник питания в измерительных и поверочных лабораториях, где качество питающего напряжения напрямую влияет на достоверность результатов экспериментов. Модель Б5-45 рассчитана на длительную непрерывную работу в широком диапазоне температур и влажности, что подтверждается строгими условиями эксплуатации, регламентированными производителем.

Основной канал

• Выходное напряжение основного канала: регулируется в диапазоне от 0 до 30 В, что позволяет обеспечить питание большинства полупроводниковых компонентов, включая операционные усилители, микроконтроллеры и цифровые микросхемы.
• Максимальный выходной ток основного канала: составляет 2 А, что достаточно для питания маломощных электронных устройств и макетных плат, а также для тестирования отдельных функциональных узлов.
• Погрешность установки напряжения по встроенному вольтметру: абсолютная погрешность не превышает ±(0,005 × U + 0,2) В, что гарантирует высокую точность задания выходного напряжения.
• Погрешность измерения тока по встроенному амперметру: абсолютная погрешность составляет ±(0,01 × I + 0,05) А, обеспечивая достоверный контроль потребляемого тока.

Дополнительный канал

• Выходное напряжение дополнительного канала: фиксированное значение 5 В с допуском ±0,25 В, что идеально подходит для питания цифровых логических схем и микроконтроллеров.
• Максимальный ток дополнительного канала: составляет 1 А, позволяя одновременно питать несколько цифровых микросхем или маломощных периферийных устройств.
• Пульсации дополнительного канала: при токе нагрузки 0,9 от максимального значения уровень пульсаций не превышает 3 мВ (среднеквадратическое значение), что соответствует качеству основного канала.

Стабильность и пульсации

• Нестабильность напряжения при изменении нагрузки: в режиме стабилизации напряжения изменение выходного напряжения при изменении тока нагрузки от нуля до максимального значения не превышает ±(0,0001 × U + 5 мВ).
• Нестабильность напряжения при изменении питания: при изменении напряжения питающей сети на 10% от номинала, выходное напряжение изменяется не более чем на ±(0,0001 × U + 3 мВ).
• Пульсации основного канала: при токе нагрузки 0,9 от максимального значения пульсации не превышают 3 мВ (среднеквадратическое значение), что характерно для приборов высокого класса точности.
• Нестабильность тока при изменении напряжения: в режиме стабилизации тока изменение тока в нагрузке при изменении выходного напряжения составляет ±(0,002 × I + 3 мА).

Конструкция и эксплуатация

Источник питания ПрофКиП Б5-45 рассчитан на питание от сети переменного тока с напряжением 198…242 В частотой 50/60 Гц, что соответствует стандартам городских и промышленных электросетей. Максимальная потребляемая мощность прибора составляет 150 ВА, что обеспечивает достаточный запас для работы обоих каналов в максимальных нагрузочных режимах. Габаритные размеры источника питания составляют 130х160х310 мм, а масса равна 4,5 кг, что делает его удобным для стационарной установки на лабораторном столе или в измерительной стойке. Прибор рассчитан на эксплуатацию в нормальных условиях при температуре окружающей среды 23±5°С и относительной влажности не более 80%, а также в рабочих условиях при температуре от 5 до 40°С и влажности до 80%. Благодаря двухканальной архитектуре Б5-45 позволяет одновременно питать цифровую и аналоговую части разрабатываемой схемы, исключая необходимость использования двух отдельных источников питания.

Покупка ПрофКиП Б5-45 источник питания в BESTKIP

Купить ПрофКиП Б5-45 источник питания можете в BESTKIP — подберём источник под напряжение, ток и число каналов вашей задачи.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по напряжению, току и режимам Б5-45.
