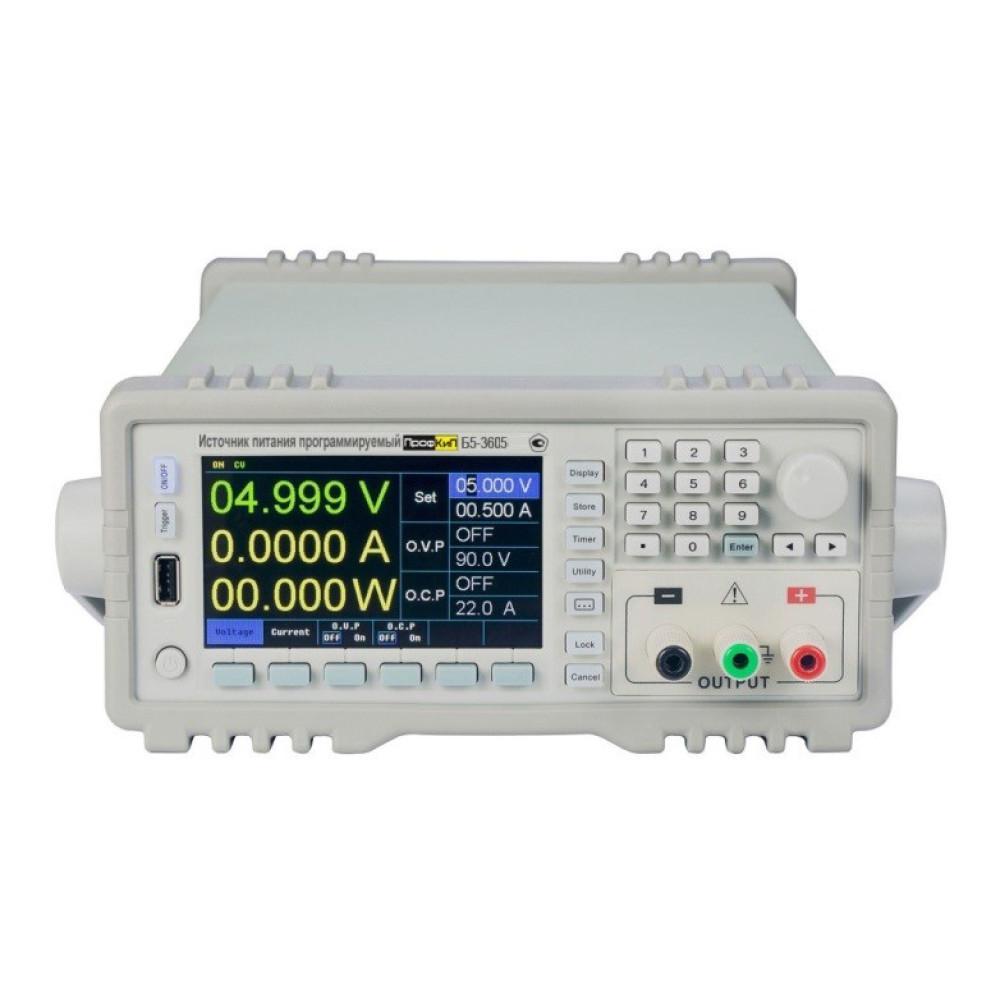

ПрофКиП Б5-3605 источник питания

Программируемый источник питания ПрофКиП Б5-3605 представляет собой одноканальный прибор с выходным напряжением 0…36 В и выходным током до 5 А, построенный по импульсной схеме с широтно-импульсной модуляцией и микроконтроллерным управлением. Прибор оснащен цветным LCD-дисплеем диагональю 11 см с пятиразрядной индикацией напряжения и тока, а также цифровыми интерфейсами RS-232 и RS-485 с возможностью установки опции LAN для интеграции в автоматизированные системы. Б5-3605 предназначен для использования в лабораториях, на производственных участках, в сервисных центрах и учебных заведениях при выполнении задач, требующих точного задания и контроля выходных параметров, а также возможности удаленного управления. Модель востребована при отладке электронных устройств, стендовых испытаниях силовых модулей, проверке аккумуляторных сборок и питании прецизионных измерительных комплексов.

Программируемые параметры

Управление источником Б5-3605 осуществляется через встроенный микроконтроллер, который обеспечивает высокую точность установки и измерения выходных величин. Пятиразрядный вольтметр и амперметр позволяют контролировать параметры с разрешением, достаточным для большинства лабораторных и производственных задач.

• Выходное напряжение: 0…36 В с дискретностью установки 1 мВ. Возможность задания напряжения с милливольтовым шагом критична при питании эталонных источников опорного напряжения, прецизионных датчиков и аналоговых трактов с высоким коэффициентом усиления.
• Абсолютная погрешность установки напряжения: ±(0,0003U + 0,01) В. Для напряжения 20 В погрешность не превысит 0,016 В, что гарантирует высокую воспроизводимость результатов при многократных экспериментах и уменьшает время на калибровку стендов.
• Погрешность измерения напряжения: ±(0,0002U + 0,005) В. Встроенный вольтметр обеспечивает точность, сопоставимую с отдельными лабораторными мультиметрами, что исключает необходимость подключения дополнительного измерительного оборудования для контроля выходного напряжения.
• Выходной ток: 0…5 А с дискретностью установки 0,1 мА. Высокое разрешение по току позволяет точно задавать режимы работы для светодиодных матриц, лазерных диодов, зарядных цепей аккумуляторов и других токочувствительных нагрузок.
• Погрешность измерения тока: ± (0,0005I + 0,005) А. Для тока 5 А погрешность измерения составит не более 0,0075 А, что обеспечивает достоверный контроль энергопотребления тестируемого устройства в широком динамическом диапазоне.

Интерфейсы и автоматизация

Б5-3605 оснащен развитыми средствами удаленного управления, что позволяет встраивать его в автоматизированные измерительные комплексы и системы сбора данных. Наличие цифровых интерфейсов и опционального аналогового входа делает прибор гибким инструментом для производственных линий и научных лабораторий.

• Цифровые интерфейсы: RS-232 и RS-485. Через эти интерфейсы можно программно устанавливать напряжение и ток, изменять ограничения, опрашивать текущие показания и считывать статус работы прибора. RS-485 позволяет организовывать многоточечные сети с несколькими источниками на одной шине.
• Опция LAN: расширяет возможности сетевого подключения, обеспечивая интеграцию в корпоративные сети и системы дистанционного мониторинга с использованием стандартных протоколов передачи данных.
• Аналоговое управление (опция): позволяет управлять выходным напряжением или током с помощью внешнего аналогового сигнала (например, 0…10 В или 4…20 мА). Это открывает возможности для использования источника в системах автоматического регулирования с обратной связью.
• Микроконтроллерное управление: встроенный микроконтроллер отвечает за стабилизацию, измерение, обработку команд по интерфейсам и отображение информации. Благодаря этому достигается высокая скорость реакции на изменение нагрузки и точность поддержания заданных параметров.
• Цветной LCD-дисплей: диагональ 11 см с пятью разрядами для отображения напряжения и тока. На экране одновременно видны установленные и фактические значения, режим работы (CV или CC), а также состояние интерфейсов, что упрощает контроль за процессом тестирования.

Нестабильность и пульсации

Импульсная топология с широтно-импульсной модуляцией и многоступенчатой фильтрацией позволяет Б5-3605 обеспечивать низкий уровень выходных шумов и высокую устойчивость к внешним воздействиям. Прибор сохраняет заявленную точность при колебаниях сетевого напряжения и изменениях сопротивления нагрузки.

• Нестабильность напряжения при изменении питания на 10%: ±(0,0001U + 3 мВ). Даже в сетях с нестабильным напряжением (в пределах 198…242 В) выходное напряжение остается практически неизменным, что критично для длительных стендовых испытаний.
• Нестабильность напряжения при изменении тока нагрузки: ±(0,0001U + 5 мВ). При переходе от холостого хода к максимальному току 5 А изменение напряжения не превышает нескольких милливольт, что делает прибор подходящим для питания нагрузок с резко меняющимся потреблением, например, электродвигателей или импульсных преобразователей.
• Пульсации и шумы: не более 3 мВ (среднеквадратическое значение) при токе 0,9 Imax. Такой низкий уровень пульсаций позволяет питать от Б5-3605 малошумящие аналоговые схемы, усилители звуковой частоты и радиочастотные тракты без внесения заметных искажений в сигнал.
• Пределы установки ограничений: напряжение 0,1…40 В, ток 0,1…5,5 А. Запас по напряжению и току защищает подключенное оборудование от случайного превышения допустимых значений и компенсирует падение напряжения на соединительных проводах.
• Автоматический переход CV/CC: источник автоматически переключается из режима стабилизации напряжения в режим стабилизации тока при достижении установленного порога ограничения по току. Это обеспечивает безопасное питание устройств без риска их повреждения при коротком замыкании или перегрузке.

Условия эксплуатации

Источник питания ПрофКиП Б5-3605 рассчитан на длительную непрерывную работу в различных условиях — от отапливаемых лабораторий до производственных цехов. Компактный корпус и умеренный вес позволяют легко перемещать прибор между рабочими местами или устанавливать в приборные стойки.

• Напряжение питания: 198…242 В, 50/60 Гц. Универсальный вход позволяет использовать прибор в сетях с плавающим напряжением без дополнительной настройки. Максимальная потребляемая мощность — 300 ВА.
• Рабочие условия: температура окружающей среды от +5 до +40°С, относительная влажность не более 80% (без конденсации). Прибор сохраняет рабочие параметры в широком диапазоне климатических условий, характерных для лабораторных и производственных помещений.
• Нормальные условия эксплуатации: 23±5°С — температурный режим, в котором прибор демонстрирует наилучшие точностные характеристики. Для большинства лабораторий это стандартная комнатная температура, что делает Б5-3605 готовым к работе без предварительного прогрева.
• Габаритные размеры: 215 х 89 х 352 мм. Узкий корпус шириной 215 мм позволяет устанавливать прибор на рабочем столе с ограниченной площадью или в стойку 19 дюймов с использованием монтажных комплектов.
• Масса: 8 кг. Благодаря импульсной топологии масса прибора меньше, чем у линейных источников аналогичной мощности, что упрощает транспортировку и перемещение между стендами.
