ПрофКиП Б5-3603 источник питания

Программируемый источник питания ПрофКиП Б5-3603 представляет собой высокостабильный одноканальный прибор с выходным напряжением от 0 до 36 В и током до 3 А, построенный на основе высокочастотного преобразования с широтно-импульсной стабилизацией. Управление режимами работы, измерение выходных параметров, их ввод и отображение на цветном LCD-дисплее диагональю 11 см выполняются с помощью встроенного микроконтроллера, что обеспечивает высокую точность задания и контроля выходных величин — дискретность установки напряжения составляет 1 мВ, тока — 0,1 мА. Прибор оснащен интерфейсами RS-232 и RS-485, а также опционально LAN, что позволяет интегрировать его в автоматизированные измерительные стенды и системы удаленного сбора данных. Б5-3603 востребован в производственных лабораториях, сервисных центрах, при проведении научно-исследовательских работ и в учебном процессе, особенно в тех случаях, когда критична точность стабилизации и низкий уровень выходных шумов.

Диапазоны и точность

Б5-3603 обеспечивает широкие возможности по тонкой настройке выходных параметров благодаря высокой дискретности и прецизионным измерительным трактам. Пятиразрядный вольтметр и амперметр, встроенные в прибор, позволяют с высокой точностью контролировать реальные значения напряжения и тока на нагрузке.

• Выходное напряжение: 0…36 В с дискретностью установки 1 мВ. Такая точность задания необходима при питании схем на основе прецизионных операционных усилителей, аналого-цифровых преобразователей и эталонных источников опорного напряжения, где даже милливольтовые отклонения могут исказить результат измерений.
• Абсолютная погрешность установки напряжения: ±(0,0003U + 0,01) В. Для напряжения, например, 10 В эта погрешность составит не более 0,013 В, что гарантирует воспроизводимость настроек при многократных экспериментах и уменьшает время на калибровку стендового оборудования.
• Абсолютная погрешность измерения напряжения: ±(0,0002U + 0,005) В. Встроенный вольтметр обеспечивает точность, близкую к показаниям лабораторных мультиметров, что избавляет от необходимости подключать дополнительный измерительный прибор для контроля выходного напряжения.
• Выходной ток: 0…3 А с дискретностью установки 0,1 мА. Точное задание тока крайне важно при тестировании светодиодных сборок, лазерных диодов и заряде аккумуляторных батарей, где превышение допустимого тока может вывести элемент из строя.
• Абсолютная погрешность установки тока: ± (0,0006I + 0,005) А. Для тока 2 А погрешность установки не превысит 0,0062 А, что гарантирует безопасное питание чувствительных токовых цепей.
• Погрешность измерения тока: ± (0,0005I + 0,005) А. Встроенный амперметр позволяет точно контролировать потребление тока устройством на всех режимах работы — от режима холостого хода до максимальной нагрузки.

Стабильность и пульсации

Одной из ключевых характеристик источника питания Б5-3603 является его устойчивость к внешним воздействиям и внутренним перегрузкам, что достигается за счет импульсной топологии с широтно-импульсным регулированием и последующей фильтрацией выходного напряжения. Это обеспечивает низкий уровень шумов и высокую стабильность выходных параметров при скачках сетевого питания или изменении сопротивления нагрузки.

• Нестабильность напряжения при изменении питания: ±(0,0001U + 3 мВ) при колебаниях сетевого напряжения на 10% от номинала. Это означает, что даже при нестабильной работе электросети (в пределах 198–242 В) выходное напряжение источника остается практически неизменным, что критично при проведении длительных стендовых испытаний.
• Нестабильность напряжения при изменении нагрузки: ±(0,0001U + 3 мВ) при переходе от холостого хода к максимальному току. Источник сохраняет высокую точность даже при подключении мощных нагрузок с переменным потреблением, например, шаговых двигателей или импульсных преобразователей.
• Пульсации и шумы: не более 1 мВ (среднеквадратическое значение) при токе нагрузки 0,9 Imax. Низкий уровень пульсаций позволяет питать от Б5-3603 малошумящие аналоговые схемы, радиочастотные тракты и измерительные усилители без внесения дополнительных искажений в сигнал.
• Режимы стабилизации: автоматическое переключение между режимом стабилизации напряжения (CV) и стабилизации тока (CC) в зависимости от параметров нагрузки. Пользователь может установить порог ограничения по току в диапазоне 0,1…3,5 А, что защищает подключенное устройство от перегрузки.
• Пределы установки ограничений: напряжение — 0,1…40 В, ток — 0,1…3,5 А. Запас по напряжению и току относительно номинальных выходных значений позволяет компенсировать падение напряжения на соединительных проводах и обеспечивает буферную зону для защиты подключенного оборудования.

Интерфейсы и управление

Благодаря встроенному микроконтроллеру, управление источником питания Б5-3603 выходит далеко за рамки ручного задания параметров. Прибор оснащен цифровыми интерфейсами для дистанционного контроля и встраивания в автоматизированные системы, что делает его удобным инструментом для производственных линий и научных лабораторий с высокими требованиями к автоматизации.

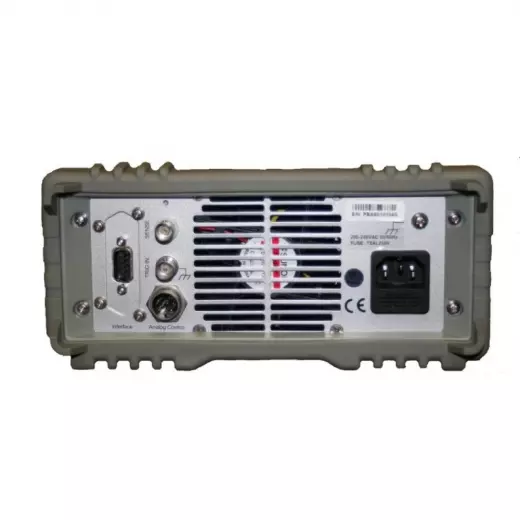

• Интерфейсы: RS-232 и RS-485, а также опционально LAN. Через эти интерфейсы можно программно задавать напряжение и ток, изменять ограничения, опрашивать текущие показания вольтметра и амперметра, а также считывать статус работы прибора.
• Аналоговое управление: опционально. Возможность управления внешним аналоговым сигналом расширяет область применения Б5-3603 в системах замкнутого автоматического регулирования, где выходные параметры источника должны изменяться по сигналу от внешнего контроллера или датчика.

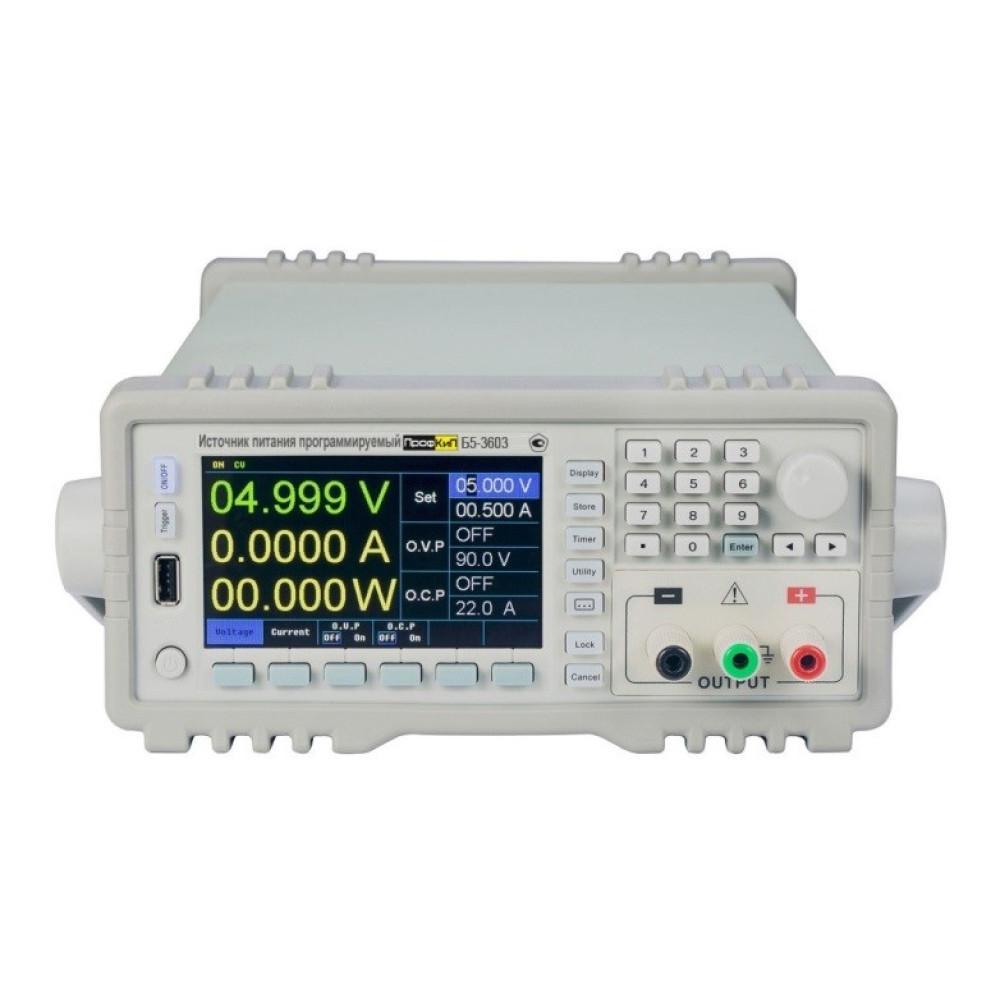

• Дисплей: цветной LCD диагональю 11 см. На экране одновременно отображаются установленные и фактические значения напряжения и тока, режим работы (CV/CC), а также информация о состоянии интерфейсов. Яркий контрастный дисплей обеспечивает хорошую читаемость при различной освещенности.
• Количество разрядов индикации: 5 разрядов как для вольтметра, так и для амперметра. Такая разрядность позволяет отображать значения с точностью, соответствующей классу точности прибора: напряжение — до сотых долей вольта, ток — до десятых долей миллиампер.

Эксплуатация и габариты

Источник питания ПрофКиП Б5-3603 спроектирован для длительной непрерывной работы в широком диапазоне условий окружающей среды. Компактный корпус с продуманным расположением органов управления и вентиляционных отверстий обеспечивает удобство использования как на лабораторном столе, так и в приборной стойке.

• Питание: переменное напряжение 198…242 В, частота 50/60 Гц. Универсальный вход позволяет использовать прибор в сетях с плавающим напряжением без дополнительной настройки. Максимальная потребляемая мощность — 200 ВА.
• Температура работы: от +5 до +40°С, влажность не более 80% (без конденсации). Прибор сохраняет заявленную точность в обычных лабораторных и производственных условиях, а также в плохо проветриваемых помещениях.
• Температура нормальной эксплуатации: 23±5°С — режим, в котором прибор демонстрирует наилучшие точностные характеристики. Для большинства лабораторий это комнатная температура, что делает Б5-3603 готовым к работе без предварительного прогрева.
• Габаритные размеры: 215 х 89 х 352 мм. Узкий корпус (ширина 215 мм) позволяет устанавливать прибор на ограниченном пространстве, а высота 89 мм соответствует стандартным половинным стойкам 19 дюймов при использовании монтажных комплектов.
• Масса: 6,8 кг. Благодаря импульсной топологии прибор имеет меньший вес по сравнению с линейными источниками аналогичной мощности, что облегчает его транспортировку и перемещение между рабочими местами.
