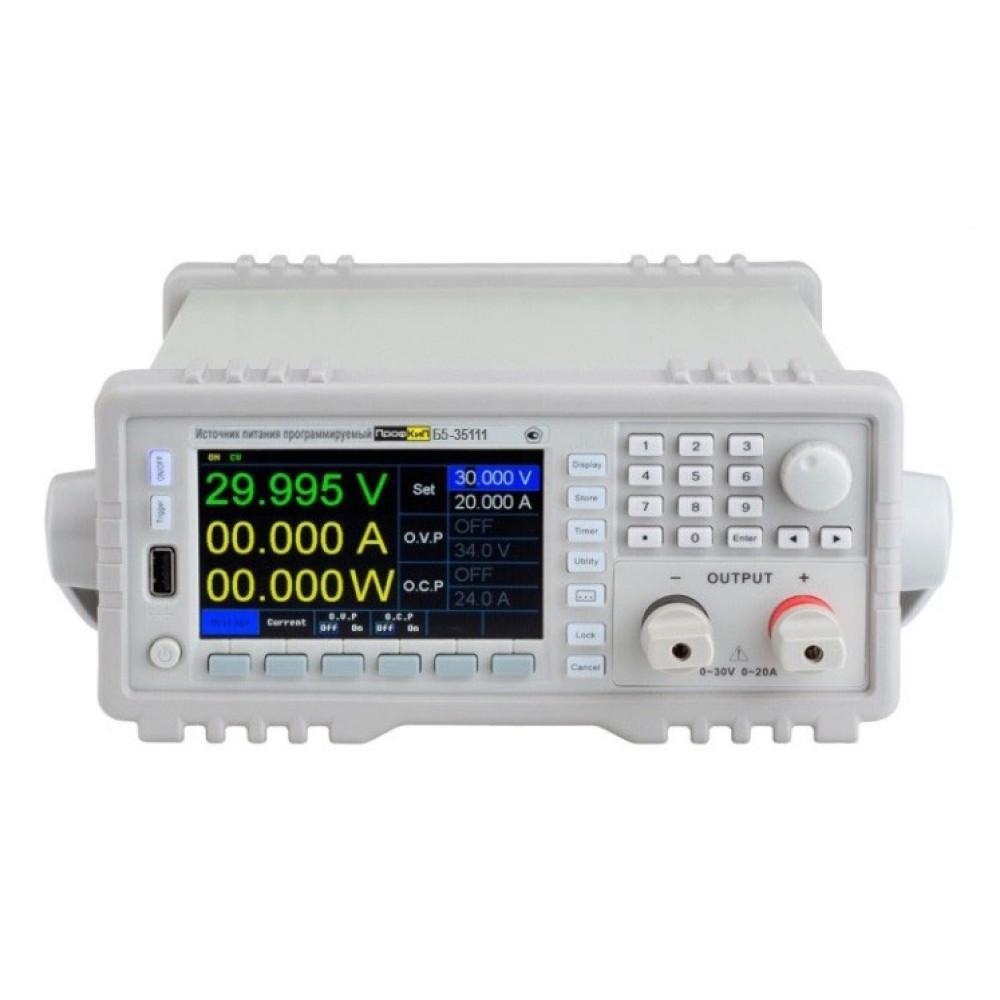

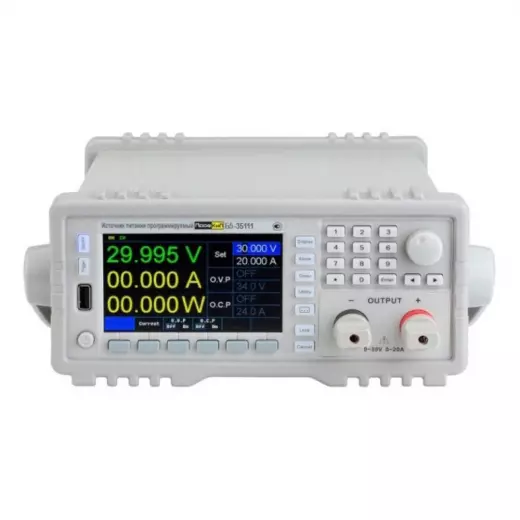

ПрофКиП Б5-35111 источник питания

Источник питания ПрофКиП Б5-35111 представляет собой одноканальный программируемый источник питания постоянного тока, построенный по импульсной схеме с широтно-импульсной стабилизацией, который выдает напряжение от 0 до 35 В и ток до 111 А. Такое сочетание параметров делает Б5-35111 специализированным инструментом для питания мощных нагрузок: испытания стартерных и тяговых аккумуляторов, тестирование мощных электродвигателей, силовых преобразователей и блоков питания, а также для проверки систем бесперебойного питания и солнечных инверторов. Высокий выходной ток, достигающий 111 А, реализован на базе эффективного импульсного преобразователя, управляемого встроенным микроконтроллером, при этом прибор оснащен 5-разрядными измерительными каналами и цветным LCD-дисплеем диагональю 11 см. Интерфейсы RS-232, RS-485 и опциональный LAN обеспечивают дистанционное управление и сбор данных в автоматизированных стендовых системах, где требуется точное воспроизведение токовых режимов большой мощности.

Высокий выходной ток

Главная особенность Б5-35111 — возможность отдавать в нагрузку ток до 111 А, что выделяет этот источник на фоне стандартных лабораторных приборов и позволяет использовать его в качестве мощного стендового источника питания для энергоемких устройств и систем:

• Выходное напряжение: диапазон 0…35 В с дискретностью установки 1 мВ, что обеспечивает точную регулировку напряжения даже при работе с высокими токами.
• Выходной ток: регулируется от 0 до 111 А с дискретностью 10 мА, что позволяет задавать ток с высокой детализацией, достаточной для большинства силовых применений.
• Пределы установки ограничения по напряжению: настраиваются от 0,1 до 40 В, предотвращая подачу повышенного напряжения на мощную нагрузку.
• Пределы установки ограничения по току: программируются от 0,1 до 112 А, защищая как источник, так и тестируемое устройство от перегрузки.
• Максимальная выходная мощность: до 3885 Вт (35 В × 111 А), что позволяет проводить испытания оборудования высокой мощности без использования дополнительных усилительных звеньев.

Точность и разрешение

Несмотря на высокий выходной ток, Б5-35111 сохраняет измерительную точность, достаточную для выполнения большинства лабораторных и производственных задач. Встроенные измерительные каналы обеспечивают контроль параметров с приемлемым разрешением и погрешностью:

• Погрешность установки напряжения: ±(0,0003U + 0,01) В, что гарантирует точность задания напряжения в пределах нескольких милливольт.
• Погрешность измерения напряжения: встроенный вольтметр имеет погрешность ±(0,0002U + 0,005) В, позволяя контролировать напряжение на нагрузке без внешних приборов.
• Погрешность установки тока: ±(0,003I + 0,05) А, что для тока 111 А дает абсолютную погрешность около 0,38 А, приемлемую для большинства силовых применений.
• Погрешность измерения тока: встроенный амперметр обладает погрешностью ±(0,002I + 0,05) А, обеспечивая достоверный контроль тока на уровне десятых долей ампера.
• Количество разрядов индикации: 5 разрядов для напряжения и тока, с разрешением до 1 мВ и 10 мА соответственно.

Стабильность и качество выхода

При работе с токами более 100 А критически важны стабильность выходного напряжения и уровень собственных шумов, чтобы обеспечить корректные испытания мощных нагрузок. Б5-35111 демонстрирует стабильные характеристики, позволяющие использовать его для длительных стендовых испытаний:

• Нестабильность по напряжению питания: при изменении сетевого напряжения на 10% выходное напряжение изменяется не более чем на ±(0,0001U + 5 мВ), что устраняет влияние сетевых флуктуаций на процесс испытаний.
• Нестабильность по току нагрузки: при изменении тока от нуля до максимума дрейф напряжения не превышает ±(0,0001U + 10 мВ), обеспечивая стабильное питание даже при резких скачках тока.
• Пульсации и шумы: уровень пульсаций не более 100 мВ в режиме «пик-пик» при токе 0,9Imax, что для мощного импульсного источника считается допустимым уровнем, позволяющим использовать его для тестирования большинства силовых устройств.
• Принцип действия: преобразование сетевого напряжения в высокочастотное с последующей ШИМ-стабилизацией, понижением, выпрямлением и фильтрацией обеспечивает высокий КПД, снижая нагрев и энергопотребление.
• Максимальная потребляемая мощность: 2000 ВА, что с запасом покрывает выходную мощность, гарантируя надежную работу в пиковых режимах.

Управление и конструкция

Высокомощный источник питания Б5-35111 спроектирован с учетом удобства управления и мобильности. Прибор поддерживает как ручное управление с передней панели, так и дистанционное через цифровые интерфейсы, что позволяет интегрировать его в автоматизированные испытательные стенды и системы управления:

• Интерфейсы RS-232, RS-485: обеспечивают двунаправленную связь с компьютером или промышленным контроллером для управления и мониторинга параметров.
• Опциональный LAN: дает возможность включить источник в локальную сеть, обеспечивая удаленное управление через стандартные сетевые протоколы.
• Опциональное аналоговое управление: позволяет управлять выходными параметрами внешним сигналом 0…10 В, что полезно в системах автоматического регулирования.
• Габаритные размеры: 215×89×412 мм и масса 8 кг делают прибор достаточно компактным и легким для своей мощности, позволяя перемещать его между рабочими местами.
• Условия эксплуатации: рабочая температура от 5 до 40 °C и влажность до 80% позволяют использовать Б5-35111 в лабораториях, производственных цехах и на открытых испытательных площадках.
